同步整流降压原理
返回列表 来源: 发布日期: 2026-03-24

很多人谈同步整流降压,第一反应是“效率高”。但真把设备接到真实场景里——待机、低功耗运行、断续的小电流供电——你会发现一个反直觉的现象:越轻的负载,效率越容易掉下来。

问题不在同步整流“不够先进”,而在它足够精细:主开关管、同步整流 MOSFET、驱动与控制策略之间,只要在轻载时的节奏没配好,损耗结构就会悄悄变脸。想把轻载效率拉回来,自适应频率控制往往是最先该被认真理解的一条路。


同步整流降压到底“省”在哪里?

传统整流用二极管,最大的硬伤是正向导通压降。普通硅二极管的正向压降通常在 0.7V 左右,电流一大,这个压降带来的损耗就很可观。

同步整流的核心思路很直接:用导通电阻极低的功率 MOSFET 替代二极管。MOSFET 导通时的导通电阻可以做到几毫欧甚至更低,于是整流路径上的“压降型损耗”变成了“电阻型损耗”,整体效率自然上去。

在典型的同步整流降压里,控制电路会精确安排同步整流管的导通与关断时机,让它与主开关管协同:

  • 主开关管导通时:同步整流管截止

  • 主开关管截止时:同步整流管导通,把电感电流续流到负载端

这套逻辑在中重载非常漂亮:电感电流大、导通损耗占比高,用低 Rds(on) 的 MOSFET 替代二极管,收益立竿见影。

但轻负载的世界,规则变了。


轻负载为什么会“越省越不省”?

轻载效率下降,不是一个单点问题,而是损耗占比的重排。材料里给了三个关键原因,几乎对应了同步整流系统的三块“隐形账单”。

1)开关损耗占比上升:你省了导通,却多付了“开关费”

MOSFET 每次导通和关断,都要对栅极电容充放电,这些能量不管负载多小都会发生。轻负载时输出功率本来就小,于是“每次开关固定要付的钱”在总账单里占比猛增。

材料中提到,在一些轻负载下工作频率降低到几十 kHz 的开关电源里,同步整流管的开关损耗可能占到总损耗的 30%–40%。这句话很关键:轻载时你以为“降频能省电”,但如果控制方式不匹配,损耗不一定按想象走。

2)体二极管导通:同步整流没跟上节拍,就退回“二极管时代”

同步整流 MOSFET 自带体二极管。一旦同步整流管关断时电感电流没及时找到更优路径,它就会从体二极管走。体二极管的导通压降通常在 1V 左右,比你想象中更“痛”。

轻负载时电感电流小,更容易出现同步整流管提前关断、或者无法维持稳定导通的情况,于是体二极管偷偷接管续流,效率自然被拖下去。

3)驱动电路损耗:负载越轻,驱动越像“固定开销”

同步整流驱动需要给栅极提供足够的驱动电流,保证快速开通/关断。轻载时输出功率小,驱动电路的功耗就显得更“扎眼”。

材料里点出了一个典型情形:一些驱动电路采用线性稳压方式,轻载时因为调整管压降较大,能量浪费更明显;同时电阻电容等器件也持续消耗能量。于是驱动损耗在轻载变成效率的重要敌人之一。


自适应频率控制:轻载效率优化的第一把刀

如果要用一句话概括自适应频率控制的价值:

在轻载时,把“不必要的开关动作”砍掉,让同步整流的节奏更接近“需要多少,就做多少”。

材料对它的描述非常明确:通过检测负载情况,自动调整工作频率;轻载时降低频率,减少同步整流管开关次数,从而降低开关损耗;同时通过优化控制算法,保证频率变化时同步整流的导通/关断依然精确,避免同步问题。

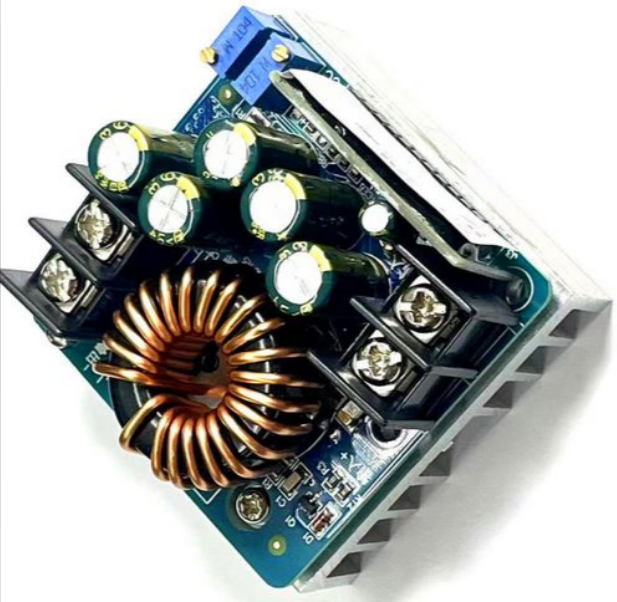

同步整流降压器

这背后的逻辑可以拆成三层:

第一层:轻载输出功率小,最怕“固定损耗”

轻载不是怕导通损耗,而是怕“每一拍都要付的费用”:栅极充放电能量、控制电路消耗、驱动电路消耗……这些越像固定成本,越会把轻载效率压扁。

降低开关频率,本质上是减少“付费次数”。

第二层:降频不是目的,匹配节奏才是

材料里提到一个很现实的动作:当负载电流低于某个阈值时,控制电路把频率从满载的几百 kHz 降到几十 kHz。

注意这里的关键词不是“越低越好”,而是“低于阈值”。因为频率变了,同步整流管的导通与关断时机也要跟着变。如果控制策略没跟上,很容易出现同步失配,反而诱发体二极管导通、或者让开关瞬态变差,效率收益被抵消。

所以自适应频率控制不是一个旋钮,而是一套“检测—决策—时序重算”的系统。

第三层:它能把轻载效率的台阶抬起来

材料给了结果区间:采用自适应频率控制后,轻负载效率可提高 5%–10%。

这个提升幅度说明它抓到的是轻载损耗的主矛盾:开关损耗占比。对很多实际系统来说,轻载效率提升几个百分点,就意味着待机发热更小、电池续航更稳、整机能耗更好看。


只靠降频就够了吗?不够,但它决定了“地基”

很多人把轻载优化理解成“降频”,然后到此为止。实际更像搭房子:自适应频率控制决定地基能不能稳,另外三件事决定你能不能住得舒服。

材料里给出的其它策略,本质上是在补齐轻载的三条短板:

  • 零电流检测与控制:实时监测电感电流,电流降为零时及时关断同步整流管,防止体二极管导通;可使轻载效率提高 3%–5%。材料还给了一个典型实现:在电感电流通路串联小阻值采样电阻,通过检测其两端电压判断电流是否为零。

  • 优化驱动电路:用高效开关稳压驱动替代线性稳压驱动,转换效率可 90% 以上;再通过元件参数与波形优化,驱动电路损耗可降低 30%–50%

  • 轻负载模式切换:检测到轻载就切换模式,采用 PFM 或 PWM+PFM 混合调制,减少开关次数、降低开关损耗;在智能充电器等场景中,进入轻载阶段效率可提高 10%–15%

把这三条放回自适应频率控制的语境里看,你会发现它们的关系很清晰:

  • 自适应频率控制:先减少“开关动作”的数量

  • 零电流检测:再保证“每一次动作都不出错”,避免体二极管接管

  • 驱动优化:把“动作的执行成本”压下去

  • 轻载模式切换:把控制策略整体换成更适合轻载的那套节奏

轻载效率之所以难,就是因为它不是单一损耗主导,而是损耗占比不断漂移。自适应频率控制解决的是最显眼的开关损耗占比问题,也为后续策略提供了更稳定的控制基础。


写在最后:轻载效率,决定了你产品“看不见的体验”

用户不会盯着你满载效率的曲线看一整天,但会在待机发热、续航掉电、充电器长时间插着是否温热这些地方,切切实实体会到你轻载效率的水平。

同步整流降压已经把“中重载的效率上限”抬得很高了;接下来拼的,是轻载这段最容易被忽视、却最贴近真实使用的区间。

如果你也遇到“轻负载效率掉得厉害”的问题,或者在做同步整流降压设计时纠结“到底该先优化哪一块”?
