  • 同步整流dcdc降压芯片ip6503s英集芯车充转换器
同步整流dcdc降压芯片ip6503
产品应用同步整流DC-DC降压芯片IP6503S英集芯车充转换器,5V输出2.4V/3.1A
全国热线

18520818530

产品·特点
专注DC-DC车载充电方案设计研发制造

  内置功率MOS

  输入电压范围:8V到32V

  输出电压:5V

   输出电流:2.4A/3.1A

  ESOP8封装

同步整流dcdc降压芯片ip6503s英集芯

产品·详情
诺芯盛为您提供具有竞争力的车充DC-DC降压芯片产品

一、同步整流DC-DC降压芯片IP6503S简介:

IP6503S是英集芯推出的一款输出2.4A/3.1A,集成DCP输出协议的SOC芯片。

IP6503S是一款集成同步开关的降压转换器、支持DCP(BC1.2、Apple2.4A、三星)输出协议,为车载充电器、适配器、智能排插、行车记录仪提供完整的解决方案。

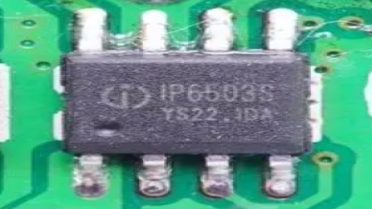

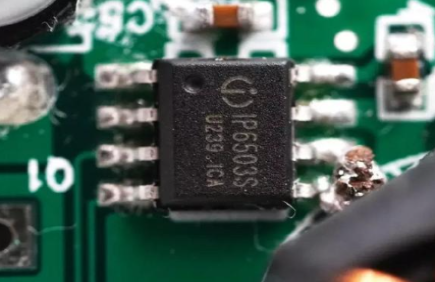

微信图片_20240718220743


二、同步整流DC-DC降压芯片IP6503S特性:

同步开关降压转换器

内置功率MOS

输入电压范围:8V到32V

输出电压:5V


输出电流:2.4A/3.1A

输出电压有线补功能,50mV/A

输出具有CV/CC特性(输出电流小于设定值,输出CV模式;输出电流大于设定值,输出CC模式)


转换效率最高达94%

软启动功能

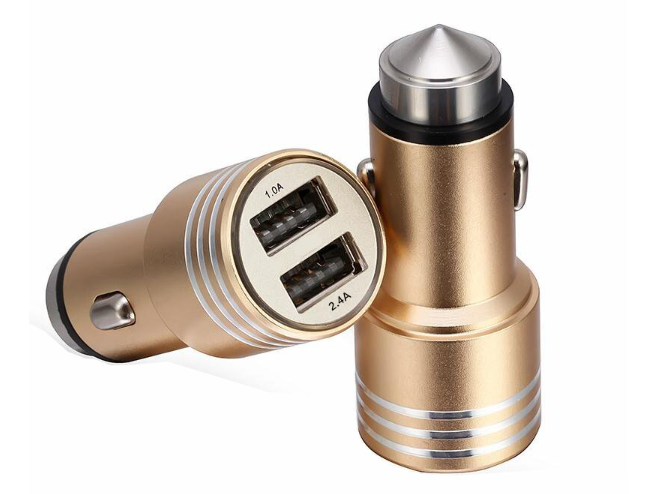

IP6503S应用之2.4A车载充电器产品

三、同步整流DC-DC降压芯片IP6503S应用:

(1)车载充电器

(2)适配器

(3)智能排插

(4)行车记

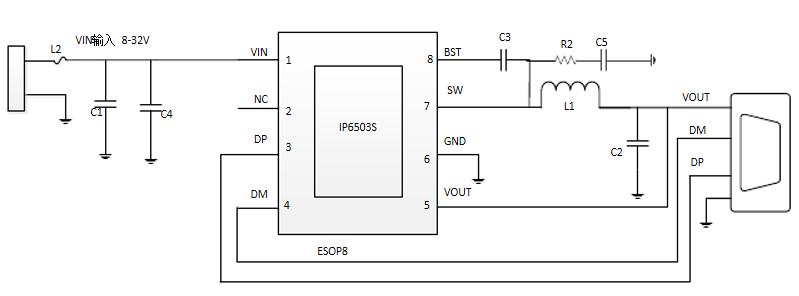

四、同步整流DC-DC降压芯片IP6503S简化原理图设计参考

同步整流DC-DC降压芯片IP6503S简化原理图

IP6503S外围只需要电感、电容、电阻,即可实现完整功能的车充方案。
