你是否曾对着一块小小的芯片，看着那些密密麻麻、长短不一的金属引脚感到无从下手？在电源设计的精密世界里，每一根引脚都像是一个沉默的哨兵，坚守着自己的岗位，共同维系着整个系统的稳定运行。今天，我们不谈高深的理论，只聚焦于同步整流控制芯片上那些看似普通却至关重要的引脚，看看它们如何通过精密的协作，将电能驯服得服服帖帖。

当我们谈论同步整流，核心目标是用导通电阻极低的MOSFET取代传统的肖特基二极管，以大幅降低整流环节的损耗，提升电源效率。而实现这一目标的总指挥，便是那颗集成了复杂逻辑的控制芯片。芯片本身是一个“黑盒”，它所有的意图、感知与命令，都必须通过外围的引脚与电路世界沟通。因此，理解引脚，就是理解芯片如何“思考”和“行动”的钥匙。

这些引脚并非随意排列，它们根据功能被清晰地划分为几个核心阵营。首要的，便是电源阵营。这通常包括芯片自身的“生命线”——VCC引脚（或称为VDD），以及为内部高端驱动电路供电的BST（自举）或VBS引脚。VCC引脚负责为芯片内部的逻辑控制、基准电压源、振荡器等核心模块供电，其电压的稳定与否直接决定了芯片能否正常工作。而BST引脚则是一个巧妙的工程设计：在同步整流中，控制上管（高边MOSFET）的驱动电压需要高于其源极电压（即输入电压），BST引脚外接一个电容和二极管，利用下管导通时形成的回路为该电容充电，从而“自举”出一个高于输入电压的驱动电源，完美解决了高边驱动的难题。此外，芯片的“地”——GND引脚，是所有电流的最终归宿，其PCB布局的优劣，直接影响着信号的纯净度与系统的抗干扰能力。

如果说电源引脚赋予了芯片生命，那么控制与驱动引脚就是芯片的“手脚”与“指令接收器”。这类引脚直接与功率MOSFET的栅极相连，是芯片输出控制动作的最终执行端。通常包括HGATE（高边栅极驱动）和LGATE（低边栅极驱动）两个输出引脚。芯片内部集成的驱动电路会根据控制逻辑，在这两个引脚上产生精确时序、足够电压和电流能力的PWM波形，去快速、可靠地开通或关断外部的MOSFET。时序是关键中的关键：必须严格确保高边管和低边管不会同时导通（即“共通”），否则将导致电源直通短路，瞬间损毁器件。因此，驱动引脚输出的信号，是经过死区时间（Dead Time）精密调校后的结果。

然而，一个优秀的指挥者不能只是发号施令，还必须时刻倾听前线的反馈。这就是反馈与检测引脚的重要性所在。它们构成了芯片的“眼睛”和“耳朵”。最常见的包括：

• 电压反馈引脚（FB/COMP）：这是维持输出电压稳定的核心。通过电阻分压网络，将输出电压的一部分采样至此引脚，与芯片内部的精密基准电压（如0.8V）进行比较。产生的误差信号经过内部或外部的补偿网络（COMP引脚常外接RC网络）调理后，去调节驱动信号的占空比，实现闭环稳压。这个环路的响应速度与稳定性，决定了电源的动态性能和负载调整率。

• 电流检测引脚（CS/ISEN）：为了实现过流保护、均流或峰值电流模式控制，芯片需要实时感知流过功率回路（通常是下管MOSFET或采样电阻）的电流。电流检测引脚通过连接一个微欧级的采样电阻或利用MOSFET的导通电阻（Rds(on)）进行检测，将电流信号转化为电压信号送入芯片。这就像为系统安装了一个敏感的电流表，一旦电流异常超标，芯片能立即采取保护动作。

• 使能与同步引脚（EN/SYNC）：EN引脚用于控制芯片的启动与关断，实现软启动或远程控制。SYNC引脚则允许外部时钟信号输入，使多个电源芯片同步工作，避免开关频率相互干扰产生拍频噪声。

除了这三大核心功能，一些引脚还承担着频率设定、软启动、故障指示等特殊使命。例如，通过RT引脚外接一个电阻到地，可以设定芯片内部振荡器的开关频率；SS引脚外接电容，可以控制启动时输出电压的上升斜率，实现软启动，防止浪涌电流冲击。

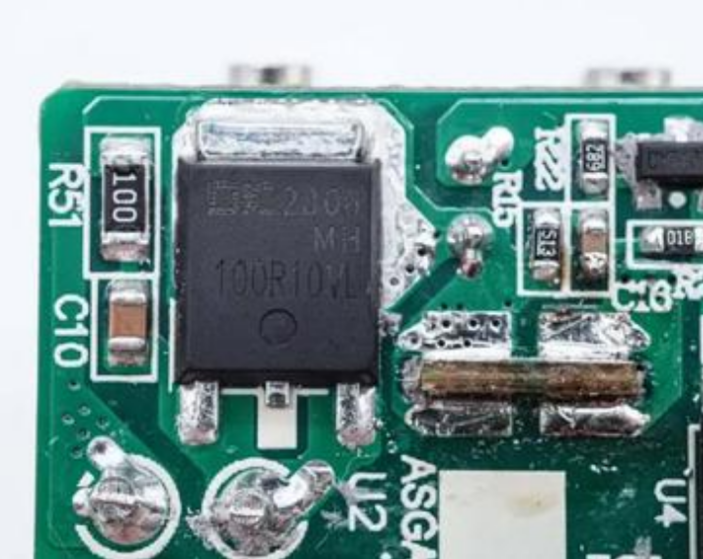

理解了功能分类，我们还需关注这些引脚与外部世界的连接方式——焊接工艺。对于同步整流芯片，其引脚封装形式多样，如SOIC、TSSOP、QFN等。QFN（四方扁平无引脚）封装因其底部有散热焊盘和更小的寄生参数，在高频应用中日益普及。但无论何种封装，焊接的可靠性都至关重要。虚焊、冷焊会导致接触电阻增大甚至开路；而过度的焊接热量或机械应力，则可能损伤芯片内部的键合线或硅晶圆。在回流焊工艺中，精确的焊膏印刷、炉温曲线控制是保证每个引脚形成良好冶金结合的关键。对于底部有散热焊盘的芯片，该焊盘的焊接面积和空洞率直接影响芯片的散热能力，进而影响长期可靠性。

引脚虽小，却可能成为系统失效的“阿喀琉斯之踵”。一个经典的案例并非直接来自同步整流芯片，但其原理相通：在某型导弹发射机整流器电路板上，多个高压电容采用“悬臂梁”式的引脚焊接结构，并在底部涂有硅橡胶固定。在严酷的环境应力筛选（ESS）随机振动试验中，这些电容引脚在焊点处发生了疲劳断裂，导致发射机功率异常。失效分析指出，硅橡胶粘接强度不足，在振动中无法有效抑制电容的颤振，使引脚焊点承受高频交变剪切应力，最终导致疲劳断裂。解决方案是改用高强度环氧树脂胶并优化涂胶工艺与生产流程，从根本上增强了支撑。这个案例深刻警示我们：对于任何有引脚连接的器件，尤其是在振动、冲击或温度循环环境中，不能仅依赖焊点本身的机械强度，必须综合考虑固定、支撑与应力释放，从设计端预防潜在的失效风险。

回到同步整流芯片，其引脚同样面临着电气应力、热应力与机械应力的多重考验。驱动引脚上的高频电压跳变可能带来振铃和电磁干扰；大电流流经的电源和地引脚会产生焦耳热；PCB因热胀冷缩产生的形变应力会传递至引脚焊点……优秀的设计，正是在芯片内部精巧的逻辑与外部稳健的物理连接之间，找到了那个完美的平衡点。

因此，当你下一次审视一颗同步整流控制芯片时，希望你能看到的不再是冰冷抽象的符号，而是一个个各司其职、紧密协作的功能节点。从汲取能量的电源脚，到发号施令的驱动脚，再到耳听八方的反馈脚，它们共同编织了一张精密而高效的控制网络。读懂它们，用好它们，不仅是完成一次电路连接，更是与芯片设计者进行的一场关于效率、可靠性与智慧的深层对话。你的电源设计，是否也曾因为某根引脚的深刻理解而豁然开朗？
