同步整流芯片工作原理图解
返回列表 来源: 发布日期: 2026-03-22

很多电源发热、效率上不去的问题,最后都会落到同一个“老对手”身上:整流这一步的损耗。

同样是把能量从输入端送到输出端,为什么有的方案温升更低、续航更长、适配器更不烫手?答案往往不是“堆料”,而是把传统的二极管整流,换成了更聪明的同步整流——也就是同步整流芯片通过MOSFET等开关器件来完成整流动作。

这篇文章就用“工作原理图解”的方式,带你从一个视角看清:MOSFET替代二极管,效率到底怎么被抬上去的。


先把概念说透:同步整流芯片到底在做什么

同步整流芯片是一类专为提高电源转换效率而设计的高性能芯片,主要用于DC/DC转换器中的同步整流技术。它的核心价值很明确:

  • 用MOSFET或其他开关器件替代传统整流二极管;

  • 显著减少整流阶段的电压降和功耗;

  • 降低发热量,提高系统效率与可靠性。

你可以把它理解成:同样要“让电流该过的时候过去、该停的时候停”,二极管是“被动放行”,同步整流芯片是“主动指挥”。

这“主动”二字,就是效率提升的起点。


从二极管到MOSFET:损耗差别在哪里

整流的本质,是在电源转换过程中完成“导通”和“截止”的切换。传统方案里,这个角色一般由二极管承担。

二极管的优点是简单,但它有一个天然代价:导通压降。也就是说,只要电流通过它,就要“交一笔过路费”,这笔费用会变成功耗和热。

同步整流技术换了一条路:用开关器件(常见就是MOSFET)来替代二极管完成整流功能。关键差异在于:

  • 二极管:导通损耗主要来自导通压降;

  • MOSFET:导通损耗主要来自导通阻抗(导通电阻)。

材料里强调,同步整流芯片的关键优势之一就是“减小导通损耗”,原因正是内部采用了高效MOSFET或其他开关器件,并且在导通状态下具备很低的导通阻抗,从而最小化电压降与功耗。

同样的输出电流下,电压降更小,意味着什么?

意味着你不必把那么多能量“烧在整流这一步”,系统自然更高效,热也更少。


工作原理图解:同步整流是怎么“同步”的

同步整流这四个字,重点不在“整流”,而在“同步”。

它并不是简单把二极管换成MOSFET就完事了,而是要让MOSFET的导通与关闭,精确跟上电源转换器的工作节奏——该导通时导通,该关闭时关闭,错一点都可能带来额外损耗,甚至引发不必要的无用功。

用一个“文字图解”来理解它的动作链:

1)电源转换器进入某个工作阶段

电流在电路中按照既定方向流动,传统方案会靠二极管自然导通。

2)同步整流芯片发出控制

芯片内部通过控制开关器件的通断状态,让MOSFET在需要整流的时候“打开”,承担电流通路。

3)MOSFET导通完成整流

此时整流功能实现,但由于MOSFET导通阻抗低,导通损耗被显著压缩。

4)电流方向或工作周期发生变化

到了不该导通的时刻,芯片要及时“关断”MOSFET,避免反向或无效电流带来额外损耗。

你会发现,同步整流芯片干的活,像是给整流环节装上了“精确的开关节拍器”。而这个节拍器要跑得准、跑得快,才有意义。

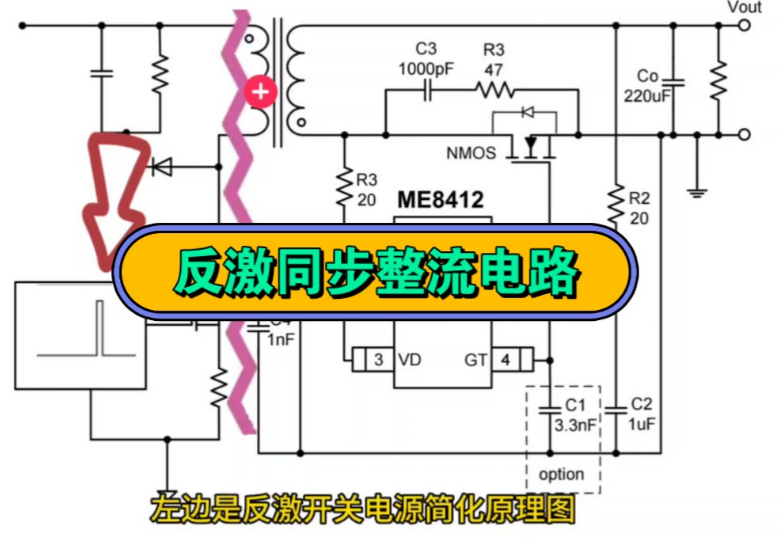

同步整流芯片工作原理图解


为什么效率提升会连带带来“少发热、寿命更长”

材料里把这条因果链说得很清楚:

  • MOSFET导通阻抗低 → 电压降更低 → 功耗更低;

  • 功耗更低 → 发热量更少;

  • 发热更少 → 电源可靠性与寿命更高。

这也是为什么同步整流芯片常被视为“效率与热性能”的关键组件。很多时候你看到某个方案宣传“高效率、低温升”,背后并不一定是更大的散热片,而是整流阶段的损耗被真正压下去了。


同步整流芯片的关键技术:决定“用得好不好”

把二极管换成MOSFET只是开始,真正拉开差距的,是芯片内部的关键能力。参考材料提到三项核心点:驱动、时序、热管理。

高效驱动技术:让开关动作又快又稳

同步整流器件要频繁切换工作状态,驱动不够强或不够快,切换过程就会拖泥带水,能量损耗反而上来。材料里强调,芯片通常内部集成高性能驱动电路,提供足够驱动力,确保开关器件快速响应,从而最大限度减少转换过程中的能量损耗。

准确时序控制:同步整流“同步”的含金量

时序控制的目标,是让开关器件的导通/关闭准确匹配电源转换器工作周期。材料中有一句很关键:通过微调导通和关闭时间,确保它们仅在电流反向流动的时刻关闭,最大程度减少无用功的产生。

换句话说:同步整流不是“开得越久越好”,而是“该开就开,该关就关”,错开一点点,就可能把优势打折。

先进热管理:效率之外的可靠性底座

当损耗下降,热自然少,但高功率密度应用里热仍然是绕不开的约束。材料把热管理列为关键技术之一,本质是在更高效率的基础上,继续保证系统稳定与寿命。


应用场景为什么这么广:它解决的是“通用痛点”

同步整流芯片被广泛应用于多个领域,材料给出的方向很典型:

  • 移动设备电源管理:提升续航、减少热量输出;

  • 传统与新能源汽车电源系统:提高充电效率、减少能量损耗,进而有利于续航与整车性能;

  • 工业电源:追求效率、稳定与可靠性;

  • 高效率电源适配器和充电器:降低发热、提升转换效率。

这些领域看起来差别很大,但共同点只有一个:电能每损耗一点,就要用体积、散热、成本或体验去补。同步整流芯片减少的,正是那部分最“肉疼”的损耗。


未来会往哪里走:更小、更高效、更聪明

材料对趋势的描述也很直白:更高效率、更小尺寸、更强适应性。

集成度提高与微电子制造进步,让同步整流芯片在保持甚至提升性能的同时,体积继续缩小,为紧凑型电源设计提供更多可能。

另一个值得关注的方向,是“智能控制技术”的引入。材料提到,基于AI的负载适应技术,可能让同步整流芯片根据负载实时变化动态调整工作状态,进一步提升整体效率与适应性。也就是说,同步整流不只是在固定节奏里“做对动作”,还要在变化的负载里“做更优的动作”。


把这件事讲到最后:效率提升,其实是一种“系统级胜利”

从MOSFET替代二极管看同步整流,你会发现它并不是某个小零件的升级,而是一种更主动、更精确的电能管理方式:

  • 用低导通阻抗降低电压降和功耗;

  • 用驱动与时序把每一次开关动作“卡到刚好”;

  • 用更低热量换来更高可靠性与更长寿命;

  • 最终把效率提升兑现到续航、温升、体积和体验上。

如果你正在看电源方案、选型或理解电源发热问题,别只盯着“输出多大、频率多高”,不妨回头看看整流这一关:到底是二极管在硬扛,还是同步整流芯片在精确接力?

你更关心同步整流芯片在移动设备、车载还是工业电源里的应用?

本文标签: 同步 整流 芯片
