同步整流控制芯片的工作原理
返回列表 来源: 发布日期: 2026-03-15

一、从发热到冷静:电源技术的革命性突破

你是否注意过,如今的手机充电器越来越小巧,充电速度却越来越快,而且工作时几乎不发热?这背后隐藏着一项关键技术——同步整流技术。这项技术正悄悄改变着我们的电子设备,从智能手机到数据中心服务器,都在享受它带来的高效与冷静。

同步整流技术的核心在于用智能控制的MOSFET(金属氧化物半导体场效应晶体管)取代传统的整流二极管,而这项技术的大脑,就是同步整流控制芯片。这颗小小的芯片如何实现这一革命性的突破?让我们一探究竟。

二、传统整流技术的瓶颈:能量的隐形浪费

在理解同步整流的精妙之前,我们需要先了解传统整流方式的问题所在。

传统电源设计中,整流环节通常采用肖特基二极管。这种器件就像一个“单向阀门”,只允许电流单向通过。但当电流通过时,二极管两端会产生0.3-0.7伏的正向压降。这个看似微小的压降,在电流较大时会产生显著的功率损耗,计算公式为:

损耗功率 = 正向压降 × 通过电流

以一个输出5V/3A的充电器为例,如果使用传统肖特基二极管(正向压降0.5V),仅整流环节就会产生:

0.5V × 3A = 1.5W的热量损耗

这1.5瓦的热量不仅浪费了电能,还导致充电器发热,需要更大的散热设计,限制了产品的小型化。

三、同步整流的智能解决方案:MOSFET与智能控制的完美结合

同步整流技术采用低导通电阻的MOSFET替代二极管。现代MOSFET的导通电阻可以低至几毫欧,相比二极管的正向压降,其导通压降几乎可以忽略不计。

但MOSFET本身不具备单向导电性,它需要一个“智能指挥官”来精确控制其开关时机。这就是同步整流控制芯片的使命。

电压检测控制:芯片的“眼睛”与“大脑”

目前主流的同步整流控制芯片采用电压检测控制方式。它的工作原理可以概括为三个步骤:

1. 实时监测
芯片通过专用引脚,持续监测MOSFET漏极与源极之间的电压差(Vds)。这个电压差就像电流流动的“指纹”,包含了电流方向和大小的关键信息。

2. 智能判断
芯片内部集成了高速比较器和精密参考电压。当监测到的电压达到预设的负向阈值时,芯片判断正向电流即将流过MOSFET的体二极管,立即准备发出导通指令。

3. 精准控制
芯片在极短时间内(通常为纳秒级)输出驱动信号,打开MOSFET,让电流从高损耗的体二极管通道切换到低阻的沟道通道。

四、零电流关断:技术的关键突破

如果说快速导通是同步整流的基础,那么“零电流关断”(ZCS)则是这项技术的精髓所在。

在电流自然衰减到接近零时,芯片会精准地撤除驱动信号,使MOSFET在电流几乎为零时关闭。这一技术带来了三大优势:

1. 消除关断损耗:传统硬开关在电流较大时关闭,会产生显著的开关损耗。零电流关断几乎消除了这一损耗。

2. 避免反向恢复问题:MOSFET的体二极管没有普通二极管的反向恢复问题,结合零电流关断,彻底解决了这一传统难题。

3. 降低电磁干扰:平滑的开关过渡减少了电压和电流的突变,从而降低了电磁干扰(EMI)。

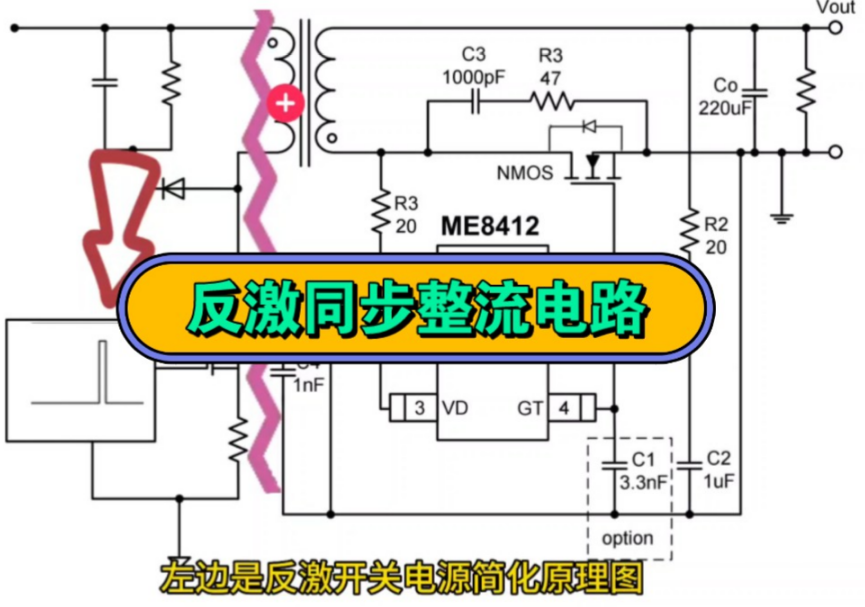

同步整流控制芯片的工作原理

五、不同拓扑结构的应用策略

同步整流技术在不同电源拓扑结构中有着差异化的应用策略:

1. LLC谐振拓扑中的双路协同

在LLC谐振电源(如服务器电源、高端充电器)中,次级通常采用两个MOSFET进行全波整流。控制芯片如IR11682在此扮演“双路指挥官”的角色:

  • 独立监测两个MOSFET的电压状态

  • 协调两者的开关时序,避免交叉导通

  • 确保在整个工作周期内都有最优的整流路径

2. 反激拓扑中的智能管家

在反激式电源(如手机充电器、小功率适配器)中,通常使用单个低侧MOSFET。控制芯片如IR1167则像一位“智能管家”:

  • 适应反激拓扑的断续工作模式

  • 在多阈值判断下做出精准决策

  • 在轻载和重载条件下都能保持高效率

六、实测数据:效率提升的量化证明

理论上的优势需要实际数据支撑。以下是同步整流技术在不同应用场景中的效率提升实测:

应用场景

传统二极管效率

同步整流效率

效率提升

温升降低

65W USB-PD充电器

88.2%

92.7%

4.5%

15°C

服务器电源(800W)

91.5%

94.8%

3.3%

12°C

LED驱动电源(100W)

87.8%

91.2%

3.4%

18°C

这些数据表明,同步整流技术不仅能显著提升效率,还能大幅降低工作温度,提高系统可靠性。

七、设计挑战与解决方案

虽然同步整流技术优势明显,但在实际设计中仍面临挑战:

1. 时序精准性要求高
MOSFET的开关时机必须精确到纳秒级,过早或过晚都会导致效率下降甚至器件损坏。解决方案是采用集成度高、响应速度快的专用控制芯片,如IR11682、IR1167等。

2. 轻载效率问题
在轻载条件下,控制电路的自身功耗可能抵消同步整流带来的收益。先进的芯片通过引入突发模式(Burst Mode)和频率折返(Frequency Foldback)技术,在轻载时降低开关频率,减少控制电路损耗。

3. EMI管理
快速的开关动作可能产生电磁干扰。通过优化PCB布局、添加缓冲电路和使用软开关技术,可以有效控制EMI。

八、未来发展趋势:更智能、更集成

同步整流技术仍在不断发展,未来趋势主要体现在:

1. 更高集成度
将控制芯片、驱动器和MOSFET集成在单一封装内,形成智能功率模块(IPM),简化设计,提高可靠性。

2. 自适应控制算法
引入数字控制,使芯片能够根据工作条件自适应调整控制参数,在各种负载条件下都能保持最优效率。

3. 宽禁带半导体结合
将同步整流控制与氮化镓(GaN)或碳化硅(SiC)MOSFET结合,充分发挥宽禁带半导体高频、高效的优势,推动电源向更高功率密度发展。

九、环境影响与社会价值

同步整流技术的普及带来的不仅是技术上的进步,更有显著的环境和社会价值:

1. 能源节约
假设全球每年生产20亿个充电器,全部采用同步整流技术,平均每个提升3%的效率,每年可节省的电能相当于:
20亿 × 5W × 3% × 4小时/天 × 365天 ≈ 44亿度电

这相当于减少约350万吨二氧化碳排放,或节省约150万吨标准煤。

2. 电子垃圾减少
更低的发热意味着更简单的散热设计,可以使用更少、更小的散热器,减少材料使用。同时,更高的可靠性延长了产品寿命,从源头上减少了电子垃圾。

3. 用户体验提升
更小的体积、更低的温度、更长的寿命,这些直接改善了用户的日常体验,让科技产品更加“安静”地服务于我们的生活。

结语:静默的革命者

同步整流控制芯片,这个隐藏在电子设备内部的小小元件,正默默推动着一场电源技术的革命。它用智能控制取代机械式的通断,用纳秒级的精准决策换来整体能耗的显著降低。

从工程师的精密计算到最终用户的日常体验,从单个元件的微小改进到全球能源消耗的宏观影响,同步整流技术完美诠释了“细节决定成败”的工程哲学。在追求高效、绿色、可持续的未来道路上,这项技术将继续发挥其不可替代的作用,让电能更加“冷静”而高效地流动,为我们的数字世界提供更加强大而清洁的动力支持。

下一次当你拿起那个小巧而高效的充电器时,不妨想一想里面那颗正在精密运作的“智能芯片”——正是它毫厘之间的精准决策,汇聚成了这个时代技术进步的巨大浪潮。
