电源效率的“最后几分”，往往不是靠把MOSFET换更贵、把磁件堆更大，而是靠你把同步整流这件事做对。

更现实的是：选错一颗同步整流控制器，轻则效率上不去、温升压不住；重则反向电流和环流一起出现，EMI也跟着难看。

但问题恰恰在这里——同步整流控制器芯片太多、名字太像、应用场景差异又很大。你以为都是“让SR导通/关断”，实际在LLC与高频电源里，导通得不对，SR就会从“减损器”变成“造损器”。

这篇就以“同步整流控制器芯片有哪些”为主线：只基于你给到的材料做梳理，不额外扩展“大全”。同时把LLC谐振与高频AC-DC里最容易踩的同步整流控制逻辑讲明白，方便你选型与避坑。

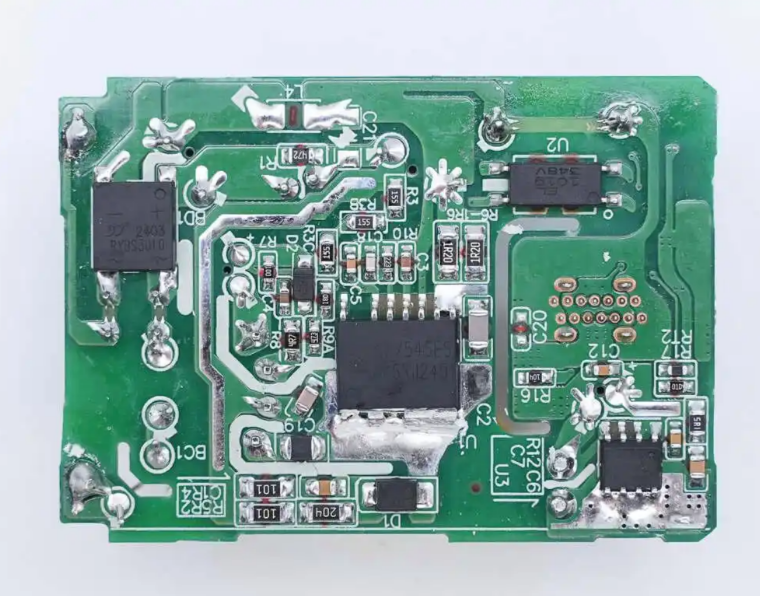

先把名单列出来：同步整流控制器芯片有哪些？

仅依据材料，相关型号包括：

• SRK2001A：LLC谐振转换器的自适应同步整流控制器

• SRK2001 / SRK2001TR：LLC谐振变换器的自适应同步整流控制器

• SRK1004（意法半导体ST）：同步整流控制器；材料也提到其用于“非互补有源钳位反激式同步整流控制器”场景，并强调可简化采用硅基或氮化镓(GaN)晶体管的功率转换器设计流程、提升效率，目标应用含工业电源/便携式设备充电器/AC/DC适配器等

• SRK1001：适用于反激式转换器的自适应同步整流控制器

• SRK1000 / SRK1000A / SRK1000B：适用于反激式转换器的同步整流控制器

• MK1808H：高频AC-DC同步整流控制器（材料也描述其面向AC-DC电源供应系统，强调高效率/高性能/高集成度）

• WS2995 / WS2995A：高性能双通道智能同步整流控制器（稳先微）

• WS2994A：高性能双通道智能同步整流控制器（稳先微）

• LTC1698：隔离式次级同步整流控制器

• LT8311：同步整流控制器

• FAN6248：同步整流控制器（材料提到其面向LLC电源设计人群）

• TEA2093TS（NXP）：新一代同步整流(SR)控制器IC

• 宝砾微 LYF95101C：单通道同步整流控制器（材料明确：支持CCM/QR/DCM多模式；支持高频有源钳位反激拓扑；宽输出电压范围可低至0V；支持正端整流无需辅助绕组供电；振铃检测技术防止DCM下振铃等）

• OB2001MP / OB2004AMP / OB2007MP：高性能同步整流控制器（SOT23-6）

• LP9901F：同步整流控制器芯片

• LP3588CS：同步整流控制器芯片

• LP15R100T / LP20R100T / LP15R060SD：内置MOS同步整流控制器芯片（TO252）

• ZS7716CF：80V同步整流控制器

• ZS7725SL：80V同步整流控制器

• 安世半导体：NEX82016 数模混合LLC原边控制器；NEX8191X LLC副边同步整流控制器（系列）。材料给出应用与功率范围：支持约百瓦到千瓦左右，面向工业/医疗/服务器/TV/消费类电源等

如果你只想快速建立“脑内分类”，可以先按“典型拓扑/位置”分三类理解：

• LLC谐振副边同步整流（如SRK2001/SRK2001A、NEX8191X等）

• 反激/有源钳位反激副边同步整流（如SRK1000/1001、SRK1004、LYF95101C等）

• 高频AC-DC电源系统中的同步整流控制（如MK1808H等）

为什么在LLC谐振里，同步整流最容易“好心办坏事”？

LLC这类谐振转换器的运行状态，比传统PWM转换器更复杂。材料以LLC-SRC为例指出：在给定负载条件，以及开关频率 f_sw 相对串联谐振频率 f_r 的位置变化下，常规LLC-SRC设计中存在四种常见运行状态。

这句话背后的工程含义是：SR不能只靠“导通更久一点、压降更低一点”这种直觉。

材料强调了一个关键风险点：

当 f_sw < f_r 时，整流二极管电流会在有源开关（Q1或Q2）关断前变为零。此时如果你用MOSFET做整流器（即同步整流SR），SR必须关断且占空比小于50%，以避免整流器电流回流；否则过大的循环电流会影响转换器效率。

很多“效率上不去还发烫”的LLC板子，问题不是器件不够好，而是你在“电流已经过零甚至反向”的那段时间里，还让SR MOSFET保持导通。

常见控制方式怎么选：开环限制 vs VDS检测 vs 高频电流检测

1）开环限制导通时间：能跑，但很难做到“最优”

材料给了一个典型思路：在 f_sw < f_r 且重负载时，整流器电流传导时间实际上为 0.5/f_r。

因此可以把重负载下的SR导通时间限制为略小于 0.5/f_r，并在较轻负载下禁用SR。

这类方法优点是简单，缺点也被材料点明：开环SR控制方法无法优化转换器效率。

2）VDS检测：更可靠，但有电压与频率边界

材料认为更可靠的SR控制方法，是通过MOSFET漏源电压 V_DS 检测来实现：把MOSFET的V_DS与不同阈值比较来导通/关断。材料还提到一些较新的V_DS检测控制器（例如TI的UCC24624）甚至还有第三个电压阈值，用于激活比例栅极驱动，从而以极小延迟快速关闭SR。

但它不是万能钥匙。材料同时指出：

• 阈值是毫伏级，需要高精度检测电路，通常通过集成IC实现

• 这类IC往往存在 V_DS 电平（通常小于200V）与 f_sw（通常小于400kHz）的限制

所以当你面对更高压、更高频的谐振转换器时，VDS检测会遭遇实现层面的“天花板”，这不是调参能完全解决的。

3）Rogowski线圈电流检测：面向高频场景的一条路

材料给出另一种思路：使用Rogowski线圈进行电流检测，并在其后加入积分器与比较器生成SR驱动信号。

材料列出的优势很明确：

• 由于按磁通量检测电流，不存在电压电平限制

• Rogowski线圈使用空芯而不是磁芯材料，因此带宽高且没有饱和限制

• 与VDS检测不同，即使在兆赫级谐振转换器上也没有频率限制问题

并且，通过设置积分器输出的过零点略早于实际电流过零点，可以为控制器/驱动器的响应时间与传播延迟“预留提前量”。这样即使有延迟，SR关断时序仍能更接近理想的“电流过零点关断”。

你会发现：同步整流SR控制的本质，不是“让MOSFET导通”，而是“在正确的时间导通，并在更正确的时间关断”。越是高频，越考验检测与延迟管理。

把“有哪些芯片”落到“怎么用得上”：从LLC到高频AC-DC的选型视角

如果你做的是LLC谐振电源：

你更关心的是在不同工作区间（f_sw 与 f_r 的相对关系、轻载/重载变化）下，如何避免反向电流与环流导致效率下降。像SRK2001、SRK2001A、SRK2001TR这类明确指向LLC谐振的自适应同步整流控制器，以及安世的NEX8191X这类“LLC副边同步整流控制器系列”，在应用语义上就更贴近你的场景。

如果你做的是反激/有源钳位反激：

材料里有清晰指向反激的SRK1000/1000A/1000B、SRK1001；也有强调“非互补有源钳位反激式同步整流控制器”的SRK1004。并且材料对SRK1004的描述还包括：可简化采用硅基或GaN晶体管的功率转换器设计流程，并提高转换效率，目标应用覆盖工业电源、便携式设备充电器、AC/DC适配器等。

如果你做的是高频AC-DC电源系统：

材料两次提到MK1808H，并将其描述为面向AC-DC电源供应系统的同步整流控制器，强调高效率/高性能/高集成度，以及“可靠之选”的定位。对需要在紧凑设计与功率需求增长之间找平衡的方案来说，这类器件通常更贴近系统落地。

最后提醒一个工程上的“反直觉”

很多人选同步整流控制器，习惯从“导通电阻、驱动能力、通道数、封装”开始看。

但在LLC与高频电源里，真正的胜负手常常是：你有没有把“电流过零”当成第一原则？

材料把风险说得很直接：SR导通不当会导致反向电流与循环电流，最终拉低效率。你可能以为自己在做“同步整流”，实际上是在做“同步发热”。

你现在手里这些同步整流控制器型号里，你更常用的是LLC（SRK2001/SRK2001A这一类）还是反激（SRK1000/1001/1004这一类）？
