CSC5613B是一款同步降压型的DC/DC变换器IC，其输入电压为8~30V，输出电流可调，振荡频率可调，具有良好的瞬态响应和环路稳定性。

        CSC5613B外围元器件极少，具有线补、过流保护和热保护功能。可通过调节FB电阻比例，来调整输出电压，用于快充。

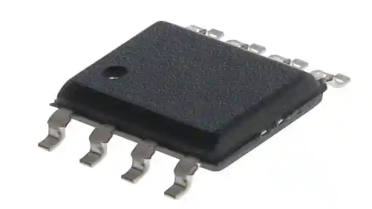

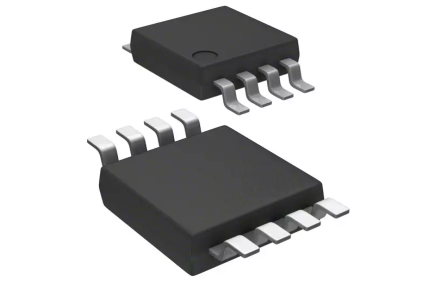

        CSC5613B带载启动电流与其**大输出电流基本一致，短路保护状态下电流较小。可以封装在SOP8中。

（二）常用dcdc降压芯片CSC5613B主要特点：

（1）输入电压：8~30V

（2）效率**高可达93%

（3）具有线补功能，约300mV

（4）RT 脚悬空时振荡频率FHIA≈140KHz

（5）频率可调：调整范围为FHIA~500kHz

（6）具有热保护

（7）输出电压精度：±3%

（8）输出电流可调，ILIM脚悬空时，输出电流为3A，精度：±5%

（9）带载启动与**大输出电流基本一致

（10）短路保护下自耗电流较小

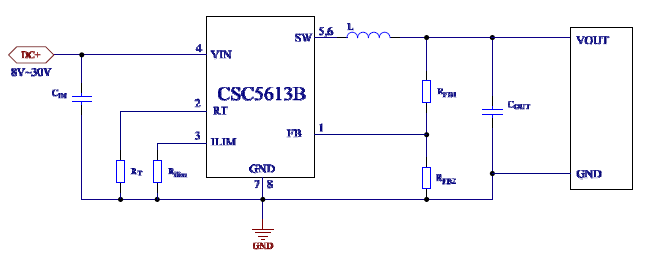

（三）常用dcdc降压芯片CSC5613B典型电路设计示意图：

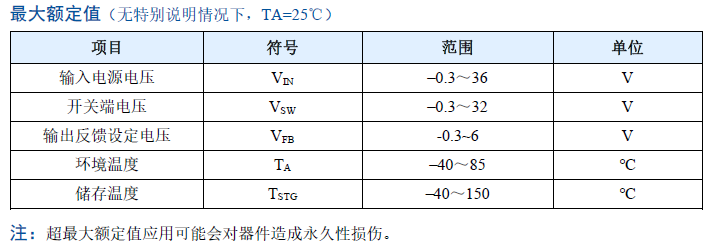

（四）常用dcdc降压芯片CSC5613B**大额定值参数表：

（五）常用dcdc降压芯片CSC5613B典型应用：

（1）汽车车充

（2）线性充电器的预充电

（3）分离式电源系统

（4）电池充电

（5）快充
