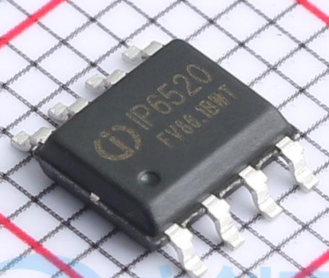

一、30W车充芯片英集芯IP6520T简述：

       英集芯IP6520T是一款集成同步开关的降压转换器、支持多种输出快充协议、支持Type-C输出和USB PD2.0/PD3.0(PPS)协议，为车载充电器、快充适配器、智能排插提供完整的解决方案。

       英集芯IP6520T内置功率MOS输入电压范围是7.3V到32V，输出电压范围是3V到12V能提供最大30W的输出功率，能够根据识别到的快充协议自动调整输出电压和电流，典型输出电压和电流有5V/3A、9V/2.22A，12V/1.67A。

       IP6520T支持Type-C接口输出，集成各种快充协议，可以通过CC1/CC2或DP/DM来自动识别输出端接入设备所支持的快充协议，然后自动调整输出电压和电流。IP6520T支持的快充协议有DCP（苹果和BC1.2）、高通QC2.0/QC3.0/QC3 、华为快充协议FCP、三星快充协议AFC (MAX 12V），IP6520T支持USB PD2.0/PD3.0(PPS) 输出协议。

二、30W车充芯片英集芯IP6520T特点：

（一）同步开关 降压转换器

（1）内置功率MOS

（2）输入电压范围：7.3V到32V

（3）输出电压范围：3V到12V，根据快充协议自动调整

（4）PD输出功率：最大30W（5V/3A、9V/3A、12V/2.5A）

（5）VIN=24V，VOUT=5V/3A，板端转换效率为93.7%

（6）软启动功能

（7）输出电压线补功能，线补电压60mV@1A

（二）支持Type-C输出接口和USB PD协议

（1）支持5V、9V、12V电压输出

（2）支持PD2.0/PD3.0(PPS)输出协议

（3）PPS支持3~11V,20mV/step电压输出

（三）输出 快充 规格

（1）支持Type-C PD口输出

（2）支持BC1.2、Apple协议

（3）支持高通QC2.0、QC3.0和QC3

（4）支持 华为快充协议FCP

（5）支持三星快充协议AFC(MAX 12V）

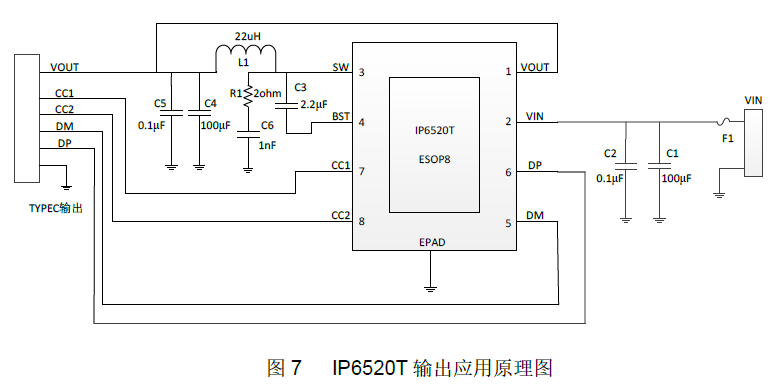

三、30W车充芯片英集芯IP6520T典型电路应用原理图：

IP6520T外围只需很少的电感、电容、电阻，即可实现完整功能的车充方案。

说明：

(1) IP6520T的EPAD必须和PCB板PGND接触良好；

(2) C1和C2应该靠近PIN2放置；C2电容如果距离100μF电容或电源VIN较远，需要适当增大容值；

(3) C5应该靠近PIN1放置；

(4) R1和C6组成的RC电路靠近PIN3放置，RC电路、IC的SW和PGND组成的环路在PCB上面积要最小。
