在智能手机、电动汽车、太阳能发电系统中，你是否思考过**电压如何被精准调控**以满足不同设备的供电需求？答案就隐藏在**DC-DC电路**中。这种能将直流电压高效转换为另一等级电压的电路，已成为现代电子设计的“心脏”。本文将通过**原理图解析**，揭开其背后的设计逻辑与技术细节。

---

## 一、DC-DC电路的核心功能与分类

DC-DC电路的核心功能是实现直流电压的**升压（Boost）**、**降压（Buck）**或**升降压（Buck-Boost）**。例如，电动汽车的电池组电压可能高达400V，但车内电子系统仅需12V供电，此时*Buck型电路*便承担了关键角色。

根据拓扑结构，DC-DC电路可分为**线性稳压器**与**开关稳压器**两大类：

- **线性稳压器**：通过调整晶体管的工作状态实现降压，效率较低（通常50%-70%），但噪声小，适合低功率场景。

- **开关稳压器**：利用电感和电容的储能特性，通过高频开关动作控制能量传输，效率可达90%以上，广泛应用于高功率设备。

---

## 二、原理图拆解：关键元件与工作原理

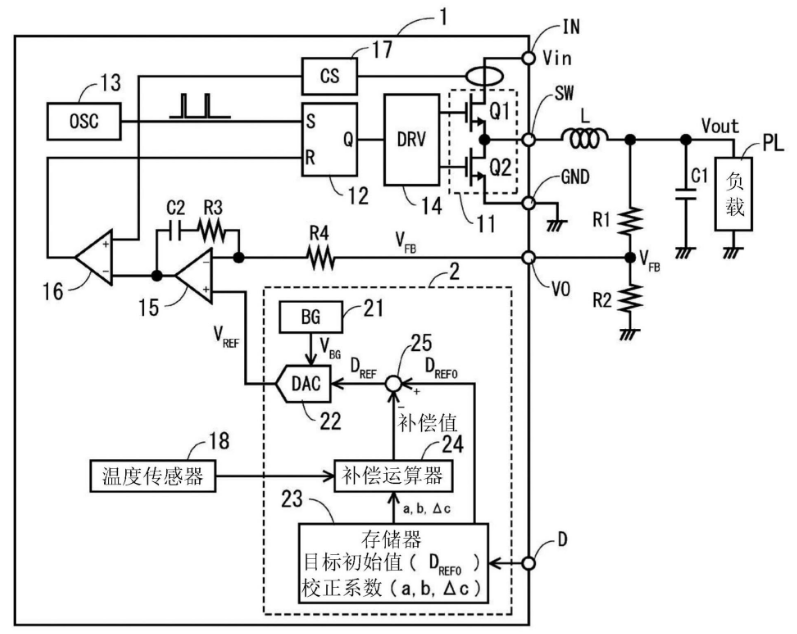

一张典型的**DC-DC开关电源原理图**包含以下核心模块（以Buck电路为例）：

### 1. **功率开关器件（MOSFET/IGBT）**

作为电路的“开关”，其通断状态由PWM信号控制。例如，当MOSFET导通时，电流通过电感向负载供电；关断时，电感释放储能，续流二极管（或同步整流管）维持电流回路。

### 2. **储能元件（电感与电容）**

- **电感（L）**：在开关导通时储存能量，关断时释放能量，实现电压平滑过渡。

- **输出电容（C）**：滤除高频纹波，稳定输出电压。

### 3. **控制环路（PWM IC与反馈网络）**

通过采样输出电压，与参考电压比较后生成PWM信号，动态调整开关占空比，确保**输出电压稳定**。例如，当负载电流突增导致电压下降时，控制器会增大占空比以补偿能量。


---

## 三、设计要点：效率与稳定性的平衡术

### 1. **开关频率的选择**

高频开关（如500kHz-2MHz）可缩小电感体积，但会增加开关损耗；低频方案（50kHz-200kHz）效率更高，但需要更大的磁性元件。设计时需在**尺寸与效率**间权衡。

### 2. **元件的选型与布局**

- **电感饱和电流**：需大于电路峰值电流，避免磁芯饱和导致效率骤降。

- **PCB布线优化**：高频回路应尽量短，减少寄生电感引起的电压尖峰。例如，MOSFET、电感和输入电容应形成紧凑的三角布局。

### 3. **热管理策略**

*同步整流技术*（用MOSFET替代续流二极管）可降低导通损耗，但需注意MOSFET的散热设计。此外，多相并联架构可将热量分散到多个器件上，提升系统可靠性。

## 四、常见拓扑结构的应用场景

| 拓扑类型 | 典型输入/输出 | 应用案例 |

|----------|--------------|----------|

| **Buck** | 48V→12V | 车载充电器 |

| **Boost** | 5V→12V | 太阳能路灯 |

| **Flyback** | 交流适配器 | 手机充电器 |

| **LLC谐振** | 高功率服务器电源 | 数据中心 |

以**Flyback拓扑**为例，其原理图通过变压器实现隔离，适用于需要安全隔离的AC-DC适配器；而**LLC谐振拓扑**利用谐振腔实现软开关，可将效率提升至95%以上。

---

## 五、仿真与测试：从理论到实践

在设计阶段，工程师常使用**SPICE仿真工具**（如LTspice）验证原理图功能：

1. 导入元件模型，设置负载瞬态、输入电压波动等测试条件；

2. 观察输出电压纹波、环路响应速度等关键指标；

3. 通过*蒙特卡洛分析*评估元件参数容差对系统的影响。

实际测试中，需用电子负载模拟极端工况，并使用红外热像仪监测热点分布，确保设计符合**安规认证**（如UL、CE）要求。

---

## 六、DC-DC电路在新能源领域的前沿应用

随着碳化硅（SiC）和氮化镓（GaN）器件的普及，DC-DC电路正朝着**高频化**与**高功率密度**方向发展。例如：

- **光伏逆变器**：通过多级DC-DC升压，将太阳能板输出的低压直流转换为交流并网；

- **氢燃料电池系统**：采用双向DC-DC电路实现电池充放电管理，提升能源利用率。
