真相往往相反——8205A更像一把“闸刀”。

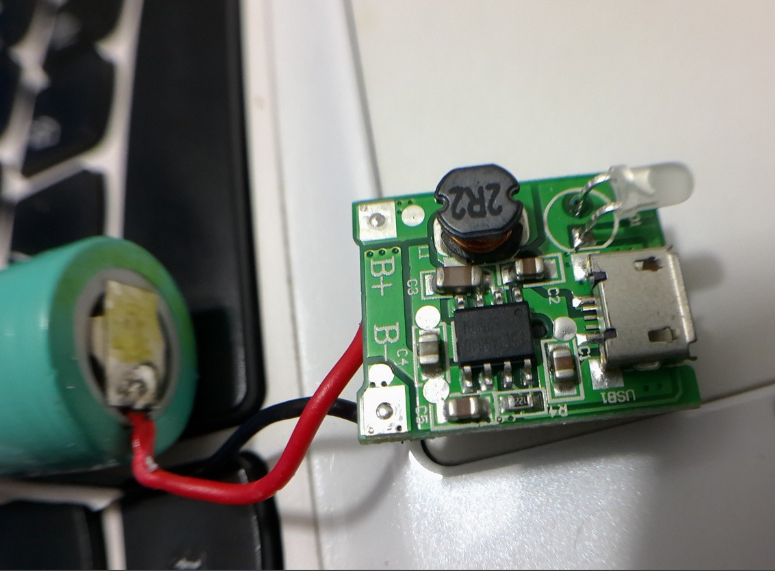

在大量一节锂电池的保护板里，它不是用来“把电充进去”的主控，而是和DW01这类保护IC配合，负责在过充、过放、过流等风险出现时，把电池与外部回路干净利落地断开；风险解除后，再让通路恢复。它的存在，决定了这块保护板能不能真正“扛事”。

这篇就用电路工作过程的视角，把8205A在典型保护电路里到底怎么工作、八脚与六脚有什么差别、8205A和8205S如何互换，一次讲透。

先把结论立在前面：8205A到底是什么

参考资料里给得很明确：8205A是双MOS功率管，内部集成了“两颗完全相同的NMOS管”。这句话非常关键，因为它直接解释了它为什么会成为锂电池保护电路的常客：

• 保护板需要一个“能承载电流、低损耗、能快速开断”的功率开关；

• 而且往往需要“两只开关”配合，才能在充放电两个方向都实现有效控制；

• 8205A把这两只NMOS直接集成在一个封装里，布板省事、成本可控、替换方便。

所以在保护电路里，8205A更像是“执行机构”，DW01更像是“大脑”：DW01检测电压状态并输出控制信号，8205A负责把信号变成真正的“导通/断开”。

核心搭配：DW01 + 8205A，谁指挥谁干活？

参考材料中出现了典型描述：

• DW01进入过放电保护状态后，当电芯电压回升，若能上升到门限电压（材料举例：一般为3.1V，称为过放保护恢复电压），DW01某个脚恢复输出高电平，8205A内的Q1再次导通。

• 还有更直观的说法：DW01的第1脚、第3脚电压会分别加到8205A的第5、4脚，由于8205A内部两只MOS的G极接到来自DW01的电压，所以两只“电子开关”都处于导通；此时电池负极与保护板P-端相当于直接连通。

这段话其实已经把“电路图怎么读”的要点给出来了：你看DW01输出脚的高低电平，本质上就是在控制8205A两只MOS的栅极电压，从而决定通路是开还是断。

你可以把整个系统理解成三层：

1）检测层（DW01）：盯住电芯电压是否越界。

2）驱动层（DW01输出脚）：把判断结果变成“高/低电平”。

3）功率层（8205A双MOS）：把电平变成“通/断”，并承担实际电流。

过充发生时：为什么会“立刻断开”？

参考材料里也给了一个关键阈值例子：

当电池电压升至4.4V时，DW01认为进入过充状态，并“立即断开某个引脚的输出电压”，使其变为0V；由于相应控制脚没有电压，8205A对应开关关闭，于是通路被切断。

这里最容易被忽略的点是“立即”：在保护板上你会看到，DW01这种保护IC并不负责慢慢降电流、做涓流补偿，它做的是保护逻辑——触发阈值后，迅速让8205A断开，强制停止能量继续灌入电芯。

换句话说：充电管理芯片管“怎么充得更好”，保护电路管“不能再充了”。

过放发生时：为什么又能“恢复导通”？

过放保护的逻辑更像是“先救命，再复活”。

材料给出的过程是：

• 进入过放保护后，电芯电压会上升；

• 如果能上升到DW01的门限（示例：3.1V的过放恢复电压），DW01某脚恢复高电平；

• 8205A内Q1再次导通，通路恢复。

这意味着保护并不是“一刀切死”，而是要看电芯是否回到安全区间。一旦回到安全区间，保护板就允许再次工作。

从电路图阅读角度，这就是你在图上看到“DW01输出—8205A栅极—电池负极/P-端”的意义：电平变化→MOS开断→回路状态变化。

八脚与六脚到底差在哪？电流一样吗？

参考材料中出现了几条关键结论，我们把它们合并成清晰版本：

• 首先是封装不同，内部“晶原使用数量不同”，因此功率和峰值电流有差别；

• 其他参数“基本一样”，价格也差不多，但主要还是看什么厂家生产；

• 还有一条经验说法：8脚MOSFET具有更高的功率和电流容量，更适合更高功率应用，但“并不是绝对”，因为也有一些6脚器件具备较高能力。

所以对“电流一样吗”这个问题，更准确的回答是：

1）不能只看“8205A”这三个字就断言电流一样；

2）封装脚数往往意味着散热、引脚电阻、封装承载能力不同，从而影响峰值电流和功耗；

3）最终要以具体厂家的规格与应用工况为准。

你在电路图上看到的只是连接关系；真正能不能“同电流跑得稳”，还要看：耐压、电流能力、功率耗散能力，以及栅极驱动电压范围等——这些在材料里也明确提醒过：代换时必须关注G端输入电压范围、耐压、电流能力、功率耗散能力，并根据锂电池规格选择。

8205A 和 8205S：能不能互换？怎么换？

材料里给了两个层面的答案：

第一层：原则上可互换。

“8205A和8205S应该是一样的，参数可能有一点点区别，但应该可以互换。”同时指出8205A有两种封装（8脚贴片与6脚贴片），如果其中一种封装与8205S一致，就更容易直接替换。

第二层：脚位不一样时，按映射换。

参考材料直接给了一个非常实用的引脚对应关系（用于封装脚位不同但内部等效相近的场景）：

• 8205S的1-3脚 接 8205A的4-6脚

• 8205S的2-5脚 接 8205A的1-3脚

• 8205S的4-6脚 接 8205A的2-5脚

这段话的价值在于：它把“能代换”从一句口头判断，落到了可操作的连线层面。你在看电路图、做维修或改板时，最缺的往往不是“能不能”，而是“怎么接”。

回到电路图：你真正要盯的，其实就三件事

如果你手里是一张DW01+8205A的典型保护电路图，想快速判断它是否合理，建议把注意力集中到这三点：

1）DW01的输出脚是否确实连接到了8205A的G极

材料明确描述了“DW01某脚电压加到8205A某脚（栅极）”，这条链路是保护动作的根。

2）8205A内部两只MOS是否作为“开关”在关键回路中

材料用了“可等效为两只开关”的说法。你在图上就要找：哪些回路被这两只开关“卡住”，它们断开后是否真的能切断充/放电路径。

3）封装/代换时不要只盯型号，盯工作条件

材料强调了代换要看G端驱动范围、耐压、电流能力、功率耗散；同时指出8脚与6脚在功率与峰值电流上可能存在差别。电路图不写这些，但你的应用会把这些问题放大。

很多人学电路，喜欢从“器件功能表”开始背。但真正把一块保护板看懂，是从“它在什么时候必须断开、什么时候允许恢复”开始的。

8205A的价值就在这里：它不负责把电充得更快、更满、更聪明；它负责在你以为一切都还正常的时候，提前挡住风险。
