很多人第一次做升压电源，心态都很像：原理图看懂了，器件也都按“差不多”的选型配齐了，板子打出来一上电——轻则纹波大、带载就掉压，重则开机冲一下就保护、啸叫、发热，甚至反复重启。

问题往往不在“芯片不行”，而在“升压这件事，本来就比降压更挑剔”。

这篇就用“UTC友顺 U8383 的典型应用电路”为线索，把一个稳定可靠的升压转换器该怎么设计，按工程师最常踩坑的路径讲清楚：你照着检查一遍，基本能把 80% 的不稳定问题提前消掉。

先把典型升压电路的骨架看明白

不管你用的是哪一类升压芯片，典型应用电路通常都绕不开这几块：

• 输入端：输入电容（去耦、抗输入线阻与脉动电流）

• 功率通道：电感 + 开关管（芯片内部或外置）+ 整流器件（多为肖特基或同步整流）

• 输出端：输出电容（稳压与瞬态响应）

• 反馈网络：分压电阻（决定输出电压）、补偿/滤波（决定环路稳定性）

• 控制/使能：EN、软启动（若有）、欠压锁定/保护（若有）

• 布局：回路面积、地线分区、采样点位置

理解这句话很重要：

升压的“稳定”，不是只看能不能升到目标电压，而是看它在输入变化、负载突变、温升、噪声干扰、启动过程这五种工况里，能不能保持可控、可预测。

第一件事：电感别只按“电感值”选，要按峰值电流选

升压电路最容易被忽略的就是电感的实际工作电流。

你可能会按经验挑一个 4.7µH 或 10µH，但真正决定它能不能稳的是两件事：

1）饱和电流够不够

升压时电感电流的峰值往往远高于输出电流，尤其是输入电压低、输出电压高、负载又不小的时候。电感一旦接近饱和，电感量会骤降，环路行为变得不可预测：纹波变大、噪声变尖、芯片更热，最后就是你看到的“带载就崩”。

2）直流电阻（DCR）影响效率与发热

DCR 大，等于你在电感上串了一个电阻，轻载看不出来，重载效率直掉，温升上来之后又进一步恶化。

实操建议：

• 先按最坏工况估算：最低输入、最高输出、最大负载；

• 电感饱和电流留足余量，不要“刚好够用”；

• 如果你发现板子“开机正常、一加负载就掉压”，先摸电感温升，再看波形，再谈其他。

第二件事：输入电容位置与规格，决定你是不是会“莫名其妙重启”

升压的输入端电流是脉动的，而且幅度不小。很多失败案例不是输出端不稳，而是输入端“先塌了”。

常见症状：

• 线电源供电没事，换成电池就重启

• 插拔负载时 MCU 复位

• 开机瞬间电压跌落，系统像“抽风”一样反复启动

原因往往是：

• 输入电容离芯片太远，走线电感导致尖峰与跌落

• 电容 ESR/ESL 不合适，瞬态支撑不足

• 输入源内阻大（电池、USB线、长线供电），没有做足缓冲

实操建议：

• 芯片 VIN 与 GND 旁边必须有紧贴的陶瓷去耦；

• 输入端再配一颗相对大一点的电容做“储能缓冲”（具体取值要结合负载与输入源特性）；

• 如果系统有 MCU/射频/传感器，尽量把升压的输入电流脉动隔离开，别让它直接在系统电源线上“抽血”。

第三件事：输出电容不是越大越好，关键是“稳定性 + 瞬态响应”

输出电容决定两件事：

• 输出纹波有多大

• 负载突变时电压掉多少、多久恢复

但升压的麻烦是：你加大电容，瞬态可能更稳；你换低 ESR 电容，纹波可能更小；可与此同时，环路稳定性可能变差，出现低频振荡或“啸叫”。

因此输出端要追求的是组合，而不是单一“堆电容”。

实操建议：

• 先保证输出电容靠近整流与芯片地回路；

• 需要兼顾：容量、ESR、耐压、温漂；

• 如果出现“轻载抖、空载不稳、听得到电感响”，别急着换芯片，优先排查输出端与环路补偿相关的配置与布局。

第四件事：反馈采样点，决定你的输出电压是不是“看起来对、其实飘”

反馈分压电阻决定输出电压，这是大家都知道的。但真正决定“测得准不准”的，是采样点位置和走线方式。

最常见的错误是：

把反馈点接在“输出电容前面”或接在“电流回路上”，导致压降与噪声叠加到反馈上，芯片看到的是“假电压”。

结果就是：

• 万用表测着还行，示波器一看纹波和尖峰很夸张

• 负载一变化，电压跟着飘，像是“调不住”

• 有时候还会触发保护或造成间歇性不稳定

实操建议：

• 反馈点尽量取在输出电容后端、靠近负载的“干净电压点”；

• FB 走线远离开关节点（SW），避免串入开关噪声；

• 分压电阻接地端回到“信号地”，不要直接扔到大电流回路地里。

第五件事：二极管/整流器件选错，效率和温升会用实际结果惩罚你

如果 U8383 是异步整流结构，肖特基二极管往往就是效率与温升的关键之一。

你在它上面会同时踩到三种坑：

• 反向耐压不够：输出高一点、尖峰大一点就崩

• 正向压降太大：效率掉、发热大，重载更明显

• 反向恢复或漏电表现不佳：轻载效率差、温升异常、甚至引入噪声

实操建议：

• 耐压要覆盖输出电压并留余量；

• 关注正向压降与额定电流下的热表现；

• 观察热像或手测温升：二极管烫得离谱，基本就不是“系统散热差”，而是器件选型或布局回路有问题。

第六件事：布局不是“优化项”，是“能不能跑起来的前提”

升压电路布局最核心的原则就一句话：

把高 di/dt 的回路面积压到最小，把敏感的反馈与信号线从噪声源旁边挪开。

你可以把它拆成三条具体动作：

1）最小化开关电流回路

电感、开关节点、整流器件、输入/输出电容，这条高频大电流路径必须短、粗、紧凑。

2）开关节点（SW）尽量短且不要铺大铜

SW 是噪声源，铺太大等于天线，EMI、串扰、反馈噪声全都来。

3）信号地与功率地“干净相遇”

反馈分压、补偿、使能等信号回路，尽量走干净地；功率回路回流电流大，别让它们在同一条地线上“打架”。

很多时候，你换了三轮电感电容都不稳，最后改一次布局就好了——这不是玄学，是电流回路在说话。

把“稳定可靠”落到可检查的清单上

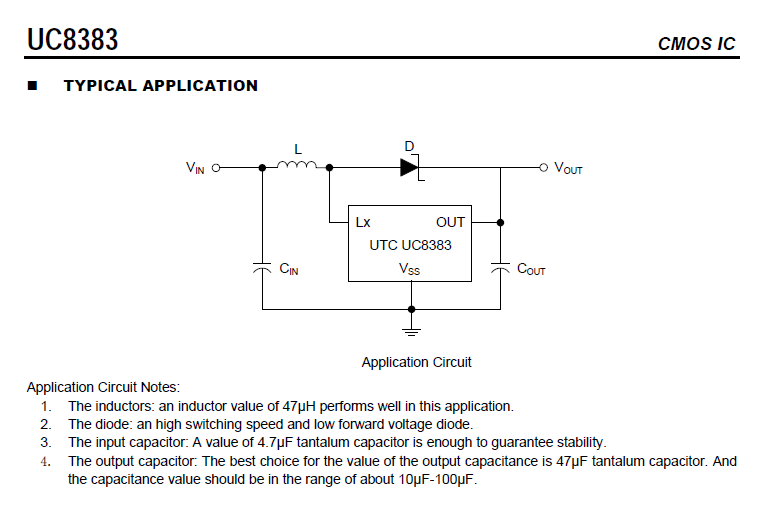

如果你现在手里就有一张 U8383 的典型应用电路，想做一个更稳的版本，按这个顺序排查最省时间：

• 先看电感：饱和电流、DCR、温升

• 再看输入：去耦是否贴近、输入源是否偏软、是否有掉压尖峰

• 再看输出：电容组合、位置、耐压与温漂

• 再看反馈：采样点是否干净、FB 走线是否远离 SW

• 再看整流与热：二极管/器件温升是否异常

• 最后看布局：回路是否紧凑、SW 是否像天线、地是否分得清

你会发现，稳定性不是靠“多加几颗电容”堆出来的，而是靠每一处细节都能解释得通：为什么这样选、这样放、这样走线，电路行为才会可控。

写在最后

升压电路的难，不在“原理复杂”，而在“变量太多”。U8383 也好，其他芯片也好，典型应用电路更像是一张“最低可用的地图”，真正要把它变成产品级方案，你必须把电感、电容、反馈、整流、布局这几件事一件件落地。

如果你愿意，把你的输入输出范围、目标电流、板子尺寸限制、以及你现在遇到的现象（掉压/啸叫/重启/发热/纹波大）发出来，我可以按“现象→优先排查点→可能原因→改动建议”的顺序，帮你把这张典型电路改成更稳定的版本。
