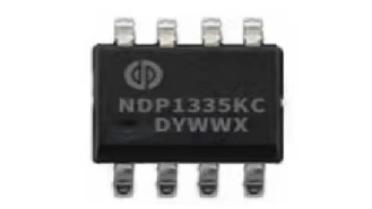

一、3.1A同步整流dcdc降压芯片NDP1335KC简介:

       NDP1335是一款高性能、高可靠性带CV/CC模式降压型DC-DC转换器。最高输入电压可达34V, 工作 输入电压 从7V到32V,内部低阻抗MOSFET可提供最大3.1A的连续输出电流 内部基准电压1V ,可通过外部电阻调整电压大小 输出恒流精度可在±5%以内,恒压精度±1.5%以内。 芯片可有效防止EMI干扰,外部不需要磁性元件可通过EMC认证,工作频率可灵活设置, 适用于多种类型电感的选择 。简单的SOP8封装形式利于生产加工。

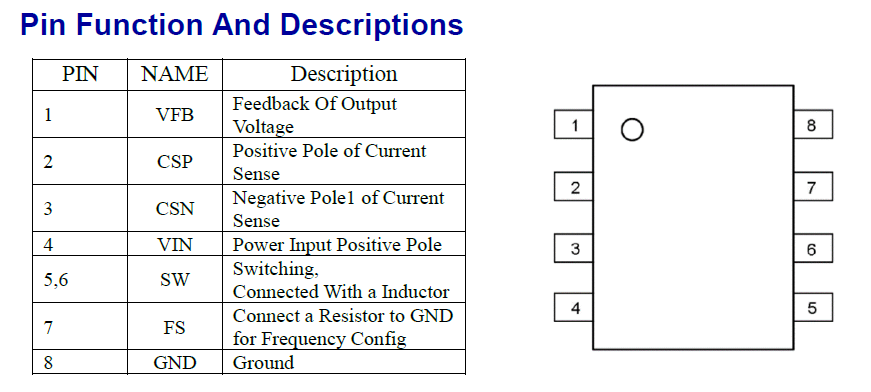

二、3.1A同步整流dcdc降压芯片NDP1335KC引脚说明图示:

微信图片_20240228134119

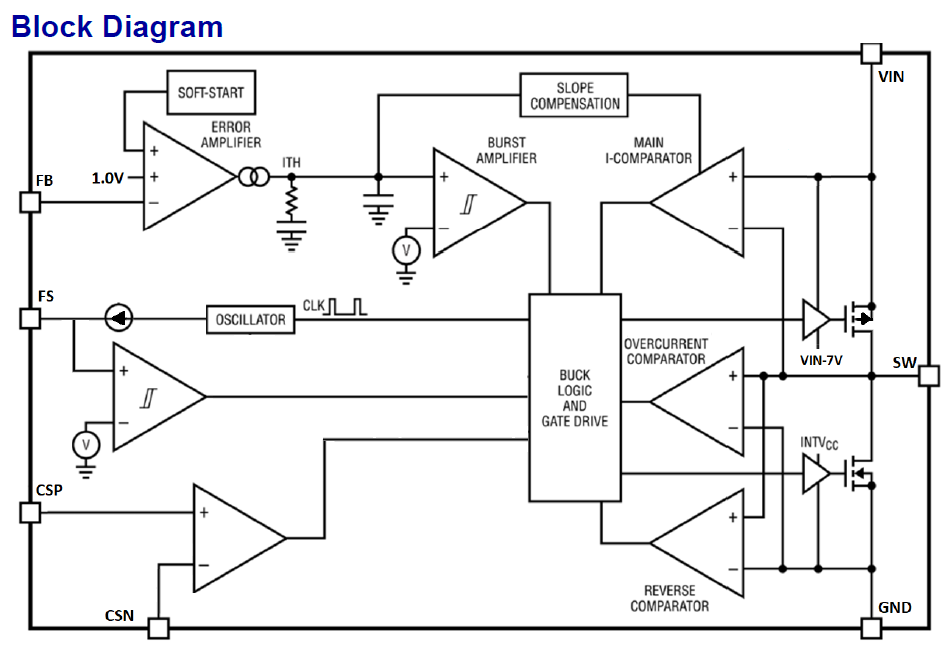

三、3.1A同步整流dcdc降压芯片NDP1335KC内部框图说明:

微信图片_20240228134135

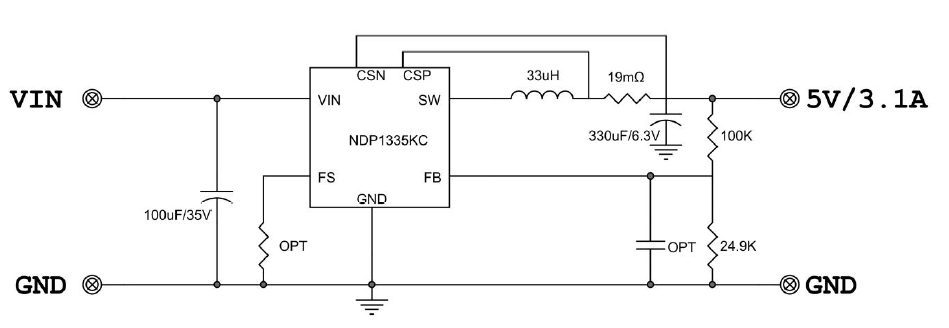

四、3.1A同步整流dcdc降压芯片NDP1335KC典型应用原理图:

微信图片_20240228134158

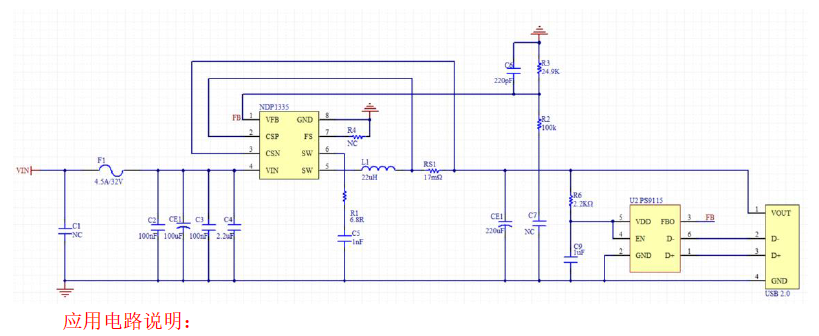

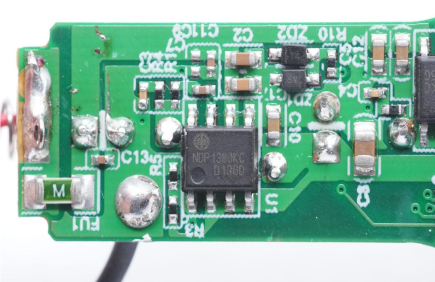

五、3.1A同步整流dcdc降压芯片NDP1335KC单QC应用原理图及说明:

微信图片_20240228134403

应用电路说明:

<1>R1, C1, C2, C3, C5有EMI要求才需要添加;

<2>FB的分压电阻尽量靠近IC的VFB脚;

<3>R4电阻在不调整频率是悬空,若接地芯片将不工作。
