dc-dc降压电路频率高还是频率低转换效率高
返回列表 来源: 发布日期: 2025-05-25

**“为什么我的电源模块发热严重?”**——这是许多工程师在设计DC-DC降压电路时遇到的典型问题。随着电子设备对能效要求的日益严苛,开关频率的选择成为决定转换效率的关键因素之一。究竟**高频方案更省电**,还是**低频设计更高效**?答案并非非黑即白,而是隐藏在开关损耗、磁性元件优化和热管理之间的微妙平衡中。

---

## 一、开关频率与转换效率的底层逻辑

DC-DC降压电路的核心原理是通过功率开关(如MOSFET)的快速通断,将输入电压转换为稳定的低压输出。**开关频率(fsw)**即每秒内开关管动作的次数,直接影响以下关键参数:

1. **开关损耗(Switching Loss)**

每次开关动作都会产生瞬态损耗:导通时的电压电流交叉损耗(V-I Overlap Loss)和关断时的反向恢复损耗。**频率越高,单位时间内的开关次数越多,累积损耗呈线性增长**。例如,某MOSFET在500kHz下的开关损耗可能是100kHz时的5倍。

2. **传导损耗(Conduction Loss)**

低频电路中,电感电流纹波更大,导致电感铜损和MOSFET导通损耗增加。而**高频下更小的电感量需求**(L= V/(ΔI·fsw))可降低线径电阻,部分抵消开关损耗的劣势。

3. **磁性元件体积与效率**

高频化允许使用更小体积的电感和电容(如MLCC),但铁氧体磁芯的磁滞损耗(Hysteresis Loss)和涡流损耗(Eddy Current Loss)会随频率上升而加剧。例如,在2MHz以上,传统铁氧体材料的损耗可能增加30%-50%。

---

## 二、高频与低频方案的真实效率曲线

### **高频方案的优势场景**

- **轻载或动态负载**:高频下的快速响应能减少输出电压波动,配合脉冲跳跃(Pulse Skipping)或Burst模式,轻载效率可提升5%-10%。

- **空间受限设备**:智能手机、TWS耳机等产品中,高频方案(1-3MHz)通过微型化电感节省50%以上的PCB面积。

- **低电压大电流输出**:在5V/10A以上场景,高频同步整流技术可降低续流二极管的导通压降(从0.7V降至0.1V),效率突破95%。

### **低频方案的生存空间**

- **重载连续工作**:工业电源中,100-300kHz的低频设计通过降低开关损耗,在满载时效率比高频方案高2%-3%。

- **高输入电压转换**:当输入电压超过48V(如车载系统),低频可减少开关管承受的dV/dt应力,避免雪崩击穿风险。

- **低成本需求**:低频电路对磁性材料要求更低,例如使用廉价的铁粉芯电感而非价格高昂的金属复合磁芯。

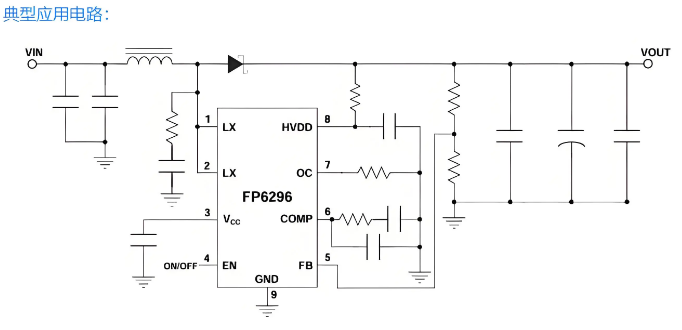

dc-dc降压电路典型应用

## 三、效率最大化的设计权衡

### **1. 开关器件的选择**

- **GaN与SiC器件**:氮化镓(GaN)MOSFET的开关速度比硅器件快10倍,可将高频下的开关损耗降低40%,使10MHz级电路成为可能。

- **驱动电路优化**:通过自适应栅极驱动(Adaptive Gate Drive)调节开关斜率,平衡EMI与损耗。

### **2. 磁性元件的精准设计**

- **磁芯材料迭代**:如TDK的PC200系列铁氧体,在2MHz下的损耗比传统材料低25%。

- **平面电感技术**:采用多层PCB绕组或薄膜电感,降低高频下的趋肤效应(Skin Effect)损耗。

### **3. 控制算法的加持**

- **频率抖动(Frequency Dithering)**:通过±10%的频率调制分散EMI峰值,避免因固定频率导致的局部过热。

- **自适应频率调整(AFC)**:根据负载自动切换高频/低频模式,如TI的D-CAP3架构可在20kHz-2.2MHz间动态调节。

---

## 四、实践指南:如何选择最佳频率?

1. **明确负载特性**

- 动态负载(如CPU供电):优先考虑500kHz-2MHz高频方案。

- 稳定负载(如LED驱动):200-500kHz中频可能是效率拐点。

2. **计算损耗分布**

使用公式估算总损耗:

$$P_{total} = P_{sw} + P_{cond} + P_{core}$$

其中,$P_{sw}=0.5 \cdot V_{in} \cdot I_{peak} \cdot (t_r + t_f) \cdot f_{sw}$

3. **仿真验证**

借助LTspice或SIMPLIS工具,扫描频率对效率曲线的影响(如图1)。某12V转5V/3A电路的仿真显示,600kHz时效率达92%,而1.2MHz时降至89%。

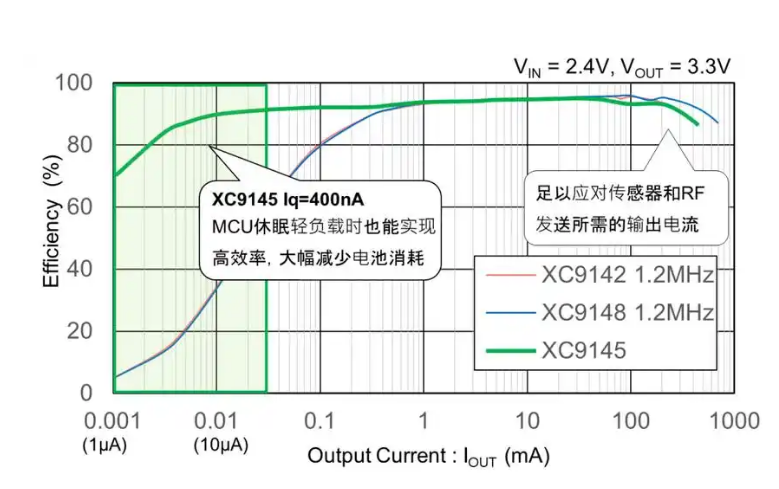

![效率-频率曲线示例]

dc-dc降压电路效率曲线示意图

4. **供应链与成本评估**

高频方案需确认GaN器件、低温共烧陶瓷(LTCC)电感的供货稳定性,避免因单一物料短缺导致项目延期。

---

通过以上分析可见,**DC-DC降压电路的效率与频率并非简单线性关系**。工程师需要在开关损耗、磁性元件性能、散热成本之间寻找最优解。随着宽禁带半导体和新型磁材料的普及,高频化正逐步突破效率瓶颈,但在特定场景中,低频设计仍不可替代。
