电源效率为什么总是“差那一点点”？很多时候，瓶颈并不在你以为的开关管，也不在变压器，而是在输出端那颗看似不起眼的整流器件。

当工作电压越来越低、输出电流越来越大，传统二极管整流的压降会把效率一点点“吃掉”。于是，同步整流这件事，就从“可选优化”变成了“不得不做”。

这篇文章只围绕一个核心：同步整流电路图里，到底发生了什么——它是如何用MOSFET替代二极管，把损耗压下去的？

1）先把矛盾讲清：低压大电流下，二极管损耗为什么夸张？

开关电源的损耗主要来自三部分：功率开关管损耗、高频变压器损耗、输出端整流管损耗。很多人直觉上会盯着前两项，但在“低电压、大电流输出”的场景里，整流端往往更致命。

原因很简单：二极管有导通压降。

• 快恢复二极管（FRD）或超快恢复二极管（SRD），导通压降可达 1.0～1.2V

• 即使换成肖特基二极管（SBD），也会有大约 0.6V 的压降

在高电压输出时，这点压降也许还能忍；但当输出只有3.3V、1.8V甚至1.5V时，这个“固定压降”就会变成效率黑洞。

参考场景非常典型：笔记本电脑普遍采用 3.3V、1.8V或1.5V 供电，电流可达 20A。在这种条件下：

• 用超快恢复二极管时，整流损耗已接近甚至超过电源输出功率的 50%

• 即使用肖特基二极管，整流管损耗也会达到 (18%～40%)P0，并且可能占电源总损耗的 60%以上

所以结论其实很明确：当系统走向低压大电流，传统二极管整流会成为DC/DC效率提升的瓶颈，甚至直接决定你能不能把体积做小、温升压下来。

2）同步整流的核心思想：用“低电阻”代替“固定压降”

同步整流是一项用 专用功率MOSFET 取代整流二极管、以降低整流损耗的新技术。

这里的关键不在于“把二极管换成MOSFET”这句话，而在于两者导通特性的差异：

• 二极管导通时，更像“你必须付出的门票”（导通压降）

• MOSFET导通时，伏安特性呈线性关系，本质上更像“一个电阻通道”

也就是说，同步整流用的是MOSFET的低通态电阻特性，把原本不可避免的压降损耗，换成可控、可优化的导通损耗路径。

材料里还有一个非常重要的点：同步整流 不存在由肖特基势垒电压而造成的死区电压。这句话背后反映的是：当输出电压很低时，那0.6V的“门槛”本身就会让你在能量传递上处处受限，而同步整流把这个门槛从结构上移开了。

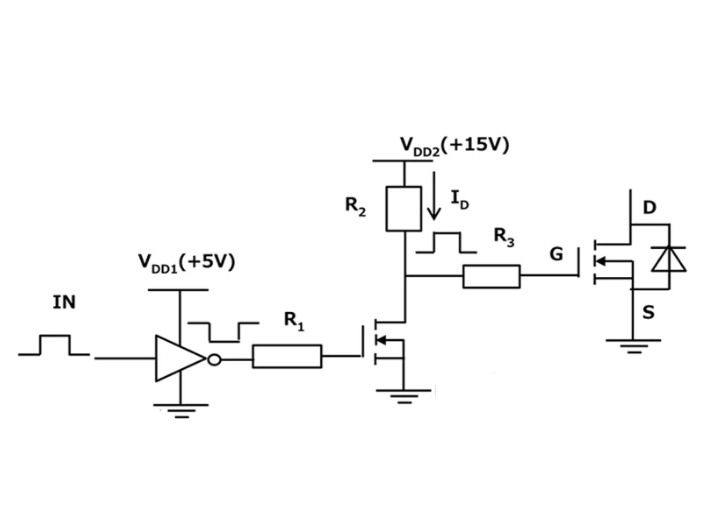

3）电路图里最关键的一笔：驱动电压从哪来？加在GD之间意味着什么？

在同步整流原理图中，整流管VT3与续流管VT2的驱动电压 从变压器的副边绕组取出，并且 加在MOS管的栅G和漏D之间。

如果你把这句话放到“独立电路”里看，会觉得奇怪：MOSFET通常是看Vgs导通的，你给它加Vgd，怎么保证完全开通？材料也点出了这一点——在独立应用中，MOS管这样用可能 不能完全开通、损耗很大。

但同步整流里它却成立，原因就在于同步整流利用了一个经常被忽略的“天然器件”：MOSFET体内的寄生反并联二极管。

4）体内寄生二极管：为什么它反而成了同步整流的“铺路石”？

材料明确说明：MOS管具有体内寄生的反并联二极管。在电感电流连续的应用中，MOSFET在真正开通之前，并联的二极管已经开通。

这一步非常关键，因为它会带来一个结果：

寄生二极管先导通后，会把源极S和漏极D相对栅极的电平“拉到一致”，从而使得 加在GD之间的电压等同于加在GS之间的电压。

换句话说，同步整流里“看似不标准”的Vgd驱动方式，之所以可行，是因为体内二极管先把电位关系“摆正了”。当电位关系被建立，你原本加在GD上的驱动，等效成了真正让MOSFET导通所需要的Vgs。

这就是同步整流电路里非常精妙的一点：它并不是忽略器件物理特性，而是反过来利用了器件的固有结构，让驱动方式简化且有效。

5）互锁开关：为什么说一个管开、另一个必须关？

材料给出了同步整流的关键组织方式：VT3与VT2 开关状态互锁——一个管子开，另一个管子关。

因为在整流与续流过程中，它们分别承担不同半周或不同电流路径的导通任务。如果时序不互锁，就可能出现不该同时导通的状态，导致能量走错路、损耗上升，甚至带来更严重的电路风险。

所以材料才说：由于互锁关系明显，我们只简要分析电感电流连续时的开通情况——因为在连续电流模式下，这种“谁接管电流”的切换最频繁，也最能体现同步整流的价值。

6）把半周过程走一遍：VT3整流、VT2续流，逻辑到底怎么切换？

同步整流之所以叫“同步”，关键在于：栅极电压必须与被整流电压的相位保持同步，才能完成整流功能。

材料给出了清晰的相位切换描述：

• 当变压器副边绕组同名端为正时：

整流管VT3的栅漏电压为正，VT3实现零压开通，电流被“低损耗地”整流到输出侧。

• 当变压器副边绕组为负时：

续流管VT2开通，滤波电感进入续流状态，让输出电流连续、不至于中断。

你可以把它理解为：同步整流不是让MOSFET“随便当二极管用”，而是把“导通这件事”变成了一个与相位强绑定的动作——正向该谁导通就让谁导通，反向该谁承接电感电流就让谁接住。

7）同步整流电路通常还包含什么？它不是只有两颗MOSFET

材料也补充了同步整流电路的一般构成与流程：电路通常由多个功率半导体器件、控制电路以及滤波电路组成，并包含几个关键步骤：

1. 输入电压检测与控制：控制电路监测输入电压极性与幅值，决定器件导通/截止

2. 导通阶段：输入正半周时器件导通，实现整流

3. 截止阶段：输入负半周时器件关闭，阻断电流

4. 滤波与稳压：滤波电路平滑输出、去除纹波、保持稳定输出电压

如果你把同步整流只看成“器件替换”，就会忽略它真正的工程难点：导通与截止必须踩准相位点，控制节奏必须服务于能量流向，而不是单纯追求“开得更猛”。

8）现实里它用在哪？为什么很多锂电升压方案都离不开它？

材料给出了同步整流在锂电池升压输出中的经典IC例子：

• PS7516、PS7616：锂电池升压输出5V，覆盖1A、2A等场景

• FP6717、FP6716：在锂电池升压输出5V3A、5V2A方案中表现突出

这类应用之所以爱同步整流，本质原因仍然回到前面那句话：低电压、大电流的条件下，任何固定压降都会变得“贵得离谱”，而同步整流是少数能显著降低整流端损耗的有效手段之一。

9）优缺点别回避：同步整流不是白捡效率

材料也给出了同步整流的优缺点对照：

优点：

• 效率更高，减少能量损耗

• 通过控制电路可精确控制功率开关，提高稳定性

• 结合滤波设计可减小输出纹波，提高直流输出质量

缺点：

• 成本更高：需要额外功率器件与控制电路

• 复杂度增加：控制电路设计与调试更复杂

• 可能存在开关损耗：导通/截止过程中仍会产生一定开关损耗

所以同步整流不是“万能加成”，它是在某些工况下（尤其低压大电流）收益巨大，值得用复杂度和成本去换效率与温升空间。

把同步整流电路真正看懂，你会发现它不是“二极管的替代品”，而是一套围绕相位同步、互锁时序、电感续流和器件物理特性共同构建的能量通道优化方案。

如果你正在做低压大电流的DC/DC，或者你发现系统怎么优化都绕不过输出端的温升与效率，那就回到同步整流原理图上再看一遍：电流到底走哪条路？是谁在正半周导通？是谁在负半周续流？寄生二极管在什么时候把电位关系搭起来？

你一旦把这条逻辑链打通，很多“看起来玄学的效率差距”，就会变得非常具体、非常可控。

你目前更关心同步整流的哪个点：互锁时序怎么保证，还是体内寄生二极管在切换瞬间到底起了什么作用？
