你有没有想过：汽车点烟器明明是12V（有的大车还是24V），为什么手机插上车充就能老老实实吃到5V？更关键的是，车里电压并不“干净”——启停、负载变化都可能带来波动，但车充依然要稳、要安全、还不能发烫。

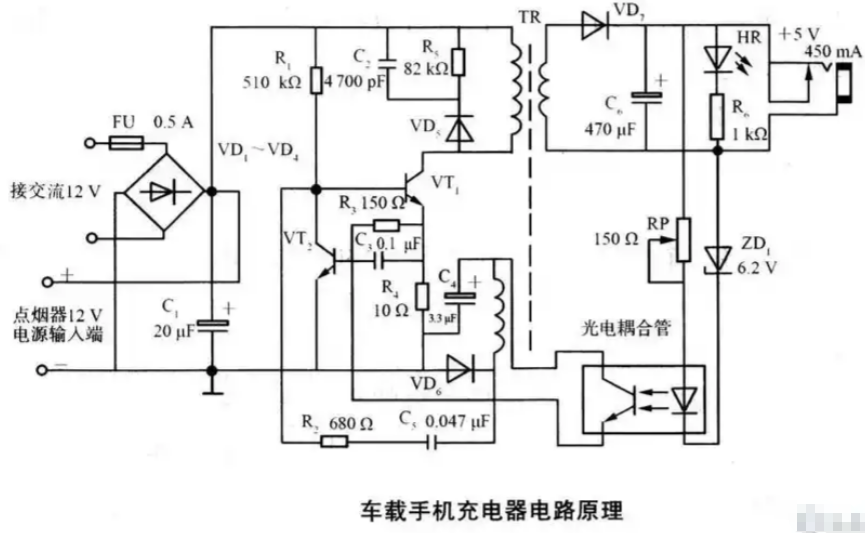

把车载USB充电器拆开，你会发现它本质上不是“插上就能充”的小配件，而是一套典型的DC-DC降压系统：BUCK（降压式变换）电路。下面按电路图常见的模块顺序，把“点烟器电”如何一步步变成手机能用的5V讲清楚。

1）输入端：点烟器的12V/24V，先要“吃得下”

车载USB充电器插在点烟器上工作，而点烟器的直流电压来自汽车蓄电池：

• 小轿车、SUV通常是DC12V

• 大型车通常是DC24V

所以一个通用型车载USB充电器，输入往往要做成12–24VDC宽电压输入，这样才能兼容不同车型。也正因为输入范围宽，后面的降压控制与器件耐压就不能随便选，否则在24V场景下很容易出问题。

2）保险管：不是“多此一举”，是安全底线

在输入端加保险管的目的很直接：

当电路短路或电流过大时，第一时间切断充电器电路，避免起火等不可控意外。

很多人只盯着“能不能快充”，但任何一个长期在车内高温环境里工作的电源产品，最怕的不是充不满，而是异常时“扛着不断电”。保险管做的就是让它别硬扛。

3）U1：整套降压系统的“大脑”和“执行者”

这类车载USB充电器电路的核心通常是一颗集成电路U1。参考电路里，U1采用SOP8-EP封装：

• SOP8-EP属于常规SOP8类型，但底部带散热PAD

• 可以在PCB上做大面积敷铜辅助散热

• 因此具备2A的驱动能力（强调的是驱动能力与散热能力的匹配）

更关键的是，它不是只负责“降压”，还把保护和控制一起集成了：

• 过流/短路保护

• 过温保护

• 恒压CV、恒流CC

• 过压保护OVP（含输出过压保护）

在这个案例里，目标输出是：

• 输出：DC5V（范围4.75–5.25VDC）

• 输出电流：1A

3.1 恒压怎么定出来：用反馈分压算5V

电路给了一个典型的恒压设定公式：

Vout = 1.235 × (1 + R2/R1)

当R2=24k、R1=7.5k：

Vout = 1.235 × (1 + 24k/7.5k) = 5.187V

这说明：车充的5V并不是“拍脑袋”，而是通过反馈电阻比值精确设定出来的。

同时也解释了为什么R1、R2会被反复强调：它们对电压精度影响大，因此电阻精度建议选1%，封装可用0805、1206贴片电阻等。

3.2 恒流怎么定出来：限流电阻决定1A

参考电路给出的恒流计算：

Iout = 0.155 / (R3 // R4)

当R3=0.3Ω、R4=0.3Ω（并联后为0.15Ω）：

Iout = 0.155 / 0.15 = 1.03A

同样，R3、R4对输出电流精度影响大，所以也建议选1%精度。

材料里提到：经过计算和实际测量，元器件参数符合设计输出要求——这句话很重要，它意味着这套参数不是“理论好看”，而是能落地的。

4）L1储能电感：BUCK电路里真正“扛事”的器件

如果说U1负责“开关控制”，那电感L1就是负责“搬运能量”。

材料里对电感的描述很典型：

• 电感在集成电路内部开关管导通时储能

• 在开关管截止时给负载续流

• 本案例工作模式设计成连续电流模式（CCM）

• 设计时要注意并避免磁饱和

电感怎么选？材料给了一个可参考的选择：

• 可选环形电感：80uH/2A

• 磁环漏磁小

• 具体取值要根据输出电流和工作频率决定

你会发现这里的逻辑很现实：电感不是“越大越好”，也不是“随便能用”，它跟电流、频率、饱和特性绑定得很死。电感一旦饱和，轻则纹波变大、发热上升，重则控制失效引发保护动作甚至损坏。

5）D1续流二极管：让电感电流有路可走

BUCK电路里，开关管关断的一瞬间，电感电流不会凭空消失，它必须找到一条“续流路径”。这个路径通常由续流二极管承担。

材料给出的可选型号是肖特基二极管：

• SR24（40V/2A）

• SS24（40V/2A）

具体取值要根据输出电流和电压大小决定。

选肖特基的意义在于：压降低、速度快，更适合高频开关的续流场景。对车载这种空间小、散热又紧张的产品来说，器件损耗往往就意味着温升，温升又直接影响寿命与稳定性。

6）输入/输出滤波电容：把“抖动”压下去，让电压稳住

C1、C5选用铝电解电容，作用是：

• 储能

• 滤波

• 稳定电压

直白点说：点烟器输入可能有波动，BUCK开关本身也会带来纹波，电容就是用来“缓冲”和“抚平”的。具体取值仍然要看输出电流与电压大小——电流越大，对电容纹波电流能力与容量往往要求越高。

7）指示灯D2：看似小事，但决定“可用感”

发光二极管D2一般选红色作为指示：

• 红色LED的VF电压约2V左右

• 工作电流几毫安就够

它不参与降压控制，但它告诉你“车充有没有上电”。很多车充体验上的不确定感——比如插上没反应——其实就是缺少清晰的状态反馈。

8）PCB与散热：为什么同样是车充，有的烫手有的温温的

材料里提到线路板用的是：

• 玻璃纤维环氧树脂覆铜板

• 双面板FR4

• 阻燃等级V0

同时，为了加大集成电路散热性能和输出电流能力，会：

• 在线路板大面积敷铜和露铜

• 露铜在生产过锡时会沾上锡，相当于镀锡

• 进一步加大散热性能

这部分常被忽略，但它决定了“同样1A输出，为什么温升差很多”。电源类小体积产品，很多时候拼的不是电路会不会画，而是热怎么导、热怎么散。SOP8-EP底部散热PAD配合大面积敷铜，就是非常典型的工程化做法。

把整条链路串起来：从12/24V到5V，发生了什么？

用一句话总结整套工作过程：

点烟器提供12/24V直流输入 → 保险管先兜底保护 → U1以BUCK方式高频开关控制 → L1电感在导通时储能、关断时续流 → D1提供续流通道 → C1/C5把电压纹波压下去 → 反馈电阻R1/R2设定5V恒压 → 采样电阻R3/R4设定约1A恒流 → 多重保护让异常快速切断 → 最终输出稳定的USB 5V给手机使用。

你看到的“5V 1A”，背后其实是一整套稳压、限流、保护、散热的组合拳。

车载USB充电器看起来小，但它把电源工程里最核心的几件事都放进去了：宽输入、降压、储能、续流、滤波、反馈、保护、散热。下次你再看到一张车充电路图，建议先按这条路径去拆：输入端看兼容性与保护，核心IC看控制与保护能力，电感二极管看能量路径，电容与PCB看稳定性和温升。

如果你想继续深入，可以在评论区告诉我：你更关心“5V更稳”、还是“发热更小”、还是“从1A升级到更大电流输出”的思路？
