如果你第一次看DC-DC降压（Buck）电路原理图，很容易被“电感、二极管、电容、开关管、FB反馈”这些符号绕晕：它到底凭什么把高电压变成低电压，还能稳稳输出？

答案不神秘，核心就两件事：电感电流“不会突变”，以及反馈脚FB用“开—关—再开”的节奏把输出电压钉在目标值附近。把这两条线捋清，你再回头看任何一张Buck原理图，都会觉得逻辑非常顺。

一、Buck降压不是“硬降”，而是“间歇供能 + 平滑输出”

DC-DC降压电路的本质是：把直流电压转换成更低的直流电压。它不是像电阻分压那样“耗掉”电压，也不是像线性稳压那样主要靠压差发热来解决问题，而是通过控制内部开关的导通时间，让能量以脉冲的方式进入电感，再由电感与电容把脉冲“熨平”。

你可以把它理解为：

• 开关导通时：输入端把能量“塞进”电感，同时也在给负载供电；

• 开关关断时：输入端暂时退出，但电感不允许电流突然掉下去，于是它把之前存的能量继续送给负载；

• 输出电容：把电压波动进一步压低，让负载看到的是更平稳的直流。

所以Buck能降压、能稳压，靠的是一套协同：开关节奏 + 电感续流 + 电容平滑 + FB闭环控制。

二、电感的关键特性：电流渐变，不会瞬间跳变

Buck工作原理里最重要的一句话是：电感的电流不会突变。

这不是一句“电路口号”，而是电感作为感性器件的基本行为：自感电动势会阻挡电流的增大或减小，因此电感电流是渐变的。

这句话直接带来两个结果：

1）开关刚导通时，电流不会一下子冲到很大

电流会沿着“逐渐增大”的趋势爬升，能量被逐步储存在电感的磁场中。

2）开关突然关断时，电流也不会立刻归零

电感会“想办法”维持原来的电流方向和大小，于是它会通过续流路径继续把电流送给负载。

也正因为电感电流是连续、渐变的，Buck才能把“开关脉冲供能”转换成“接近连续的负载电流”，这就是降压电路能稳定工作的地基。

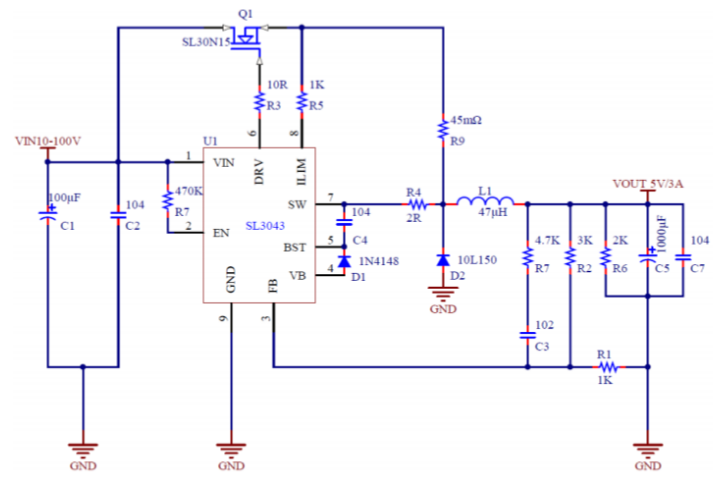

三、用一张简化Buck图，把电流路径彻底走一遍

典型降压型DC-DC简化结构包含：开关S1、电感L1、续流二极管D1、输入电容C1、输出电容C2和负载。

1）当开关S1闭合（导通）

电流路径大致是：输入 → S1 → 电感L1 → 负载 → 回到电源负极。

此时电感一边向负载供电，一边“被充能”。因为D1具有单向导电性，在这个阶段二极管通常不工作。

材料中给出了电感电压关系的表达思路：

电感L1上的电压 = 输入电压 − 负载电压，并可写成 L*(di/dton) 的形式，强调“电感电流随时间变化”。

2）当开关S1关断

输入端不再直接供电，但由于电感电流不能突变，L1会继续把电流送往负载。此时电流会流向续流二极管D1，回到电感，形成续流回路。

材料同样用 L*di/dtoff 来描述关断阶段的电感行为。

进一步，把导通与关断两个阶段的关系做比例化处理，可以得到一个非常直观的结论：

VO/VIN = don/dff（材料原文如此表达），因此输出电压小于等于输入电压——这就是“降压”在原理层面的来源：不是少了能量，而是用导通与关断的时间比例决定“平均送出去的能量”。

3）每个器件在图上的“存在理由”

• C1：稳定输入电压，减少输入侧波动

• L1：存储/传递能量，是降压的核心执行者

• C2：平稳输出电压，让负载端更“像直流”

• D1：在L1放电时提供续流通道，维持电感电流连续

当你在原理图里看到这些元件，别急着背符号，先问自己一句：

“开关关断以后，电感电流要从哪里走？”

能回答出来，你就真正读懂了一半。

四、稳压的灵魂：反馈脚FB如何让输出电压“回到目标值”

很多人会把Buck理解成“算占空比就行”，但现实电路里，真正决定输出稳不稳的是反馈闭环。

材料中给出了一个很关键的对比：

升压电路因为电压会持续上升，通常不需要反馈脚（FB）；而降压电路为了维持稳定低压输出，必须依赖FB监控电压变化。

FB的逻辑可以概括为一句话：

输出高了就关一会儿，输出低了就开一会儿。

更具体一点，材料描述了一个非常典型的工作循环：

• 启动瞬间：负载电压为0，需要打开输入开关，让电流通过电感逐渐传到负载端，负载电压开始上升；

• 当FB检测到电压达到设定值（例如5V）：触发关闭输入端；

• 关闭后：电感电流仍会持续给负载供电，负载电压会逐渐下降；

• 当FB发现电压降低到一定程度：再次开启输入端，继续为电感充能并提升负载端电压；

• 如此循环：输出电压就被维持在“设定值附近”，实现基本稳定。

这套机制的意义在于：

Buck不是把电压一次性“压到目标值”，而是靠反馈不断修正，让系统在负载变化、输入波动时仍能维持输出稳定。

你再看原理图上那根从输出端绕回芯片的线（FB），它不是“可有可无的检测线”，而是整个稳压动作的指挥链路。

五、为什么手机/电脑CPU离不开Buck：低电压、大电流、还得高效率

材料给出了一个特别典型的应用场景：CPU供电。

为了降低功耗，手机CPU和电脑CPU都会降低运行电压。随着手机CPU供电电流不断增大，每路电流可达2–3A，但电压却不断降低，通常降到1V左右。现实供电来源却可能是4.2V的锂电池电压——这之间的落差，需要大量Buck降压电路把4.2V“变成”约1V。

这里Buck相比LDO的优势也在材料中写得很直接：

• 转换效率更高，一般可高达百分之九十，发热量减少；

• 通过反馈调制电压，输出电压稳定；

同时它也有代价：

• 器件更多，引入成本。

所以你会在消费电子里反复看到Buck：手机充电器、便携式电脑、手机等，只要有“同一设备多路电压供电”的需求，DC-DC几乎是默认答案。

六、同步整流 vs 异步整流：同样是续流，差别在“续流元件”

在DC-DC电源芯片规格书中，常见两种整流方式：同步整流与异步整流。它们本质上都在解决同一个问题：开关关断时，电感电流从哪里走？

区别在于续流元件不同：

1）异步降压：续流元件是二极管

材料强调了二极管的单向导电性，并给出了典型压降数值：

硅管压降0.7V，锗管0.3V左右，肖特基管0.4V。

2）同步降压：续流元件是MOS管

同步整流用的是电阻极低的MOS管来做续流通路。

材料给出的结论非常清晰：

• 功耗：同步更低（MOS内阻小），异步因为二极管压降带来更多损耗

• 成本：同步不占优势（MOS比二极管贵）

• 带载：轻载时同步整流效果优于异步；异步在不连续模式下会产生很大的谐波噪声

所以当你在原理图里看到“二极管续流”，大概率是异步；看到“下管MOS做续流”，多半是同步。它们不是谁替代谁，而是成本、效率、噪声、轻载表现之间的取舍。

七、读懂原理图的一个快速判断：这是Buck还是Boost？

材料给了一个非常实用的识别方法，适合快速扫芯片外围：

如果电感串联在switch引脚与输出端之间，并且二极管正向导通方向为输入到输出，则为BUCK电路。

这句话建议你直接记成“看电感位置 + 看二极管方向”。很多时候你拿到一张板子的局部原理图，没标注拓扑类型，按这个方法可以快速定性，避免在错误方向上做分析。

把Buck看成“可控的能量搬运系统”，你就会越看越顺

DC-DC降压电路并不玄学：

电感用“电流渐变”把脉冲能量变得可控；FB用“电压高就关、低就开”把输出锁在目标附近；同步/异步整流决定的是续流损耗、成本和轻载噪声表现；而CPU供电这种“1V左右、2–3A”的需求，则把Buck推成了消费电子里的基础设施。

如果你手上正好有一张Buck原理图，欢迎把你最困惑的那一段（比如FB分压、续流路径、输出电容位置）描述出来：你问一个点，我们就把那条电流路径走到彻底。
