  • NDP1331KC高效同步降压DC/DC芯片2.8A持续输出电流
NDP1331KC高效同步降压DC/
产品应用芯潭微NDP1331KC高效同步降压DC/DC芯片最高输入电压34V,持续输出电流可达2.8A
全国热线

18520818530

产品·特点
专注DC-DC车载充电方案设计研发制造

  工作电压:7~32V

  输出电压:可调(5V 9V 12V)

  输出电流:2.8A

  USB输出口:单口

  QC3.0 TYPE-C:支持

NDP1331KC高效同步降压DC/DC芯片输入电压34V

产品·详情
诺芯盛为您提供具有竞争力的车充DC-DC降压芯片产品

一、NDP13301KCNDP1331KC同步降压DC/DC芯片简介:

NDP1331KC是一种集成同步降压DC-DC,利用恒定频率的转换器,能够提供高到2.8A的连续电流,具有的线路和负载调节能力,输出工作电压在7V-32V之间,输出电压范围可调至1V-25V。

NPD1331KC具有短路保护、过温保护等多种保护,增加其了可靠性,内置软启动,避免启动时输入电流出现浪涌。

NDP1331KC高效同步降压DC/DC芯片只需极少的外部组件,的增加了保护功能,以提高可靠性。

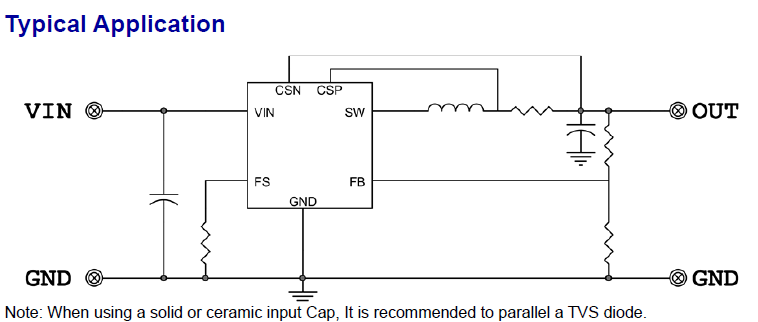

二、NDP13301KCNDP1331KC同步降压DC/DC芯片典型应用电路图:

微信图片_20231012090014


三、NDP13301KCNDP1331KC同步降压DC/DC芯片封装引脚示意图:

微信图片_20231012090027


四、NDP13301KCNDP1331KC同步降压DC/DC芯片特点:

(1)可调输出电压

(2)输出电压7V-32V

(3)高达93%的效率

(4)130KHz~300KHz可编程频率

(5)输出电压精度:+/-1.5%

(6)限流精度:+/-5%

(7)内置软启动

(8)内置线路补偿

(9)使用SOP8封装

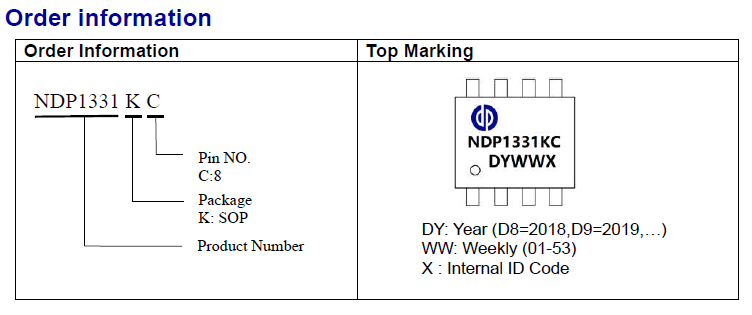

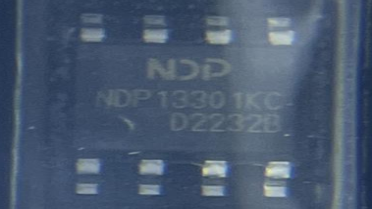

五、NDP13301KCNDP1331KC同步降压DC/DC芯片型号标示说明:

微信图片_20231012090042


六、NDP13301KCNDP1331KC同步降压DC/DC芯片应用领域:

(1)车载充电器

(2)可充电便携式设备

(3)网络系统

(4)分布式电源系统
