NDP1340KC是一款专用于车载充电器产器的dcdc降压芯片，其输入工作电压范围：7~32V，支持QC快充输出，最大输出功率16W（5V / 3.4A），效率高达94%

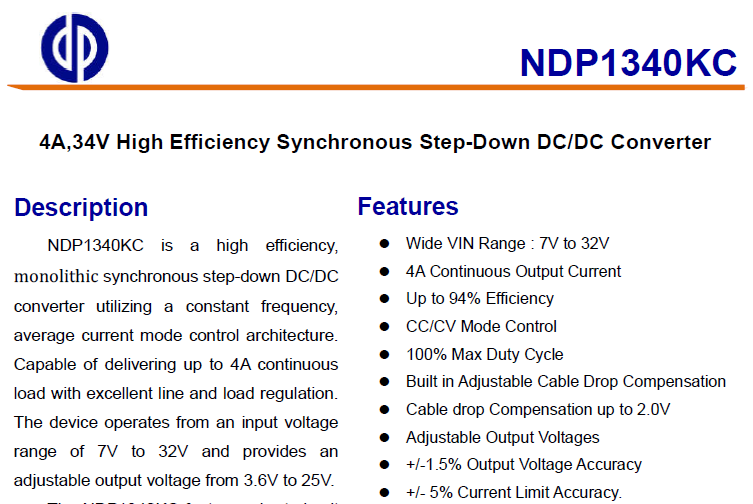

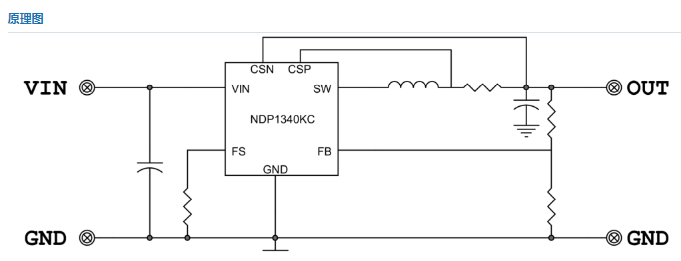

一、NDP1340KC应用电路概述：

          NDP1340KC是一款高效率，同步降压DC/DC利用恒定频率的转换器平均电流模式控制架构。能够提供高达4A的连续电流具有出色的线路和负载调节能力。器件通过输入电压工作范围为7V至32V，并提供输出电压可调范围为1V至25V。

          NDP1340KC具有短路功能和热保护电路增加系统可靠性，内部软启动避免在启动期间输入浪涌电流。

          NDP1340KC要求最低外部组件数量， 和广泛的一系列保护功能可增强可靠性。

二、NDP1340KC应用电路特点：

（1）宽VIN范围：7V至32V4A连续输出电流效率高达94％

（2）CC / CV模式控制

（3）100％最大占空比

（4）内置可调式压降补偿

（5）电缆压降补偿高达2.0V

（6）可调输出电压

（7）+- 1.5％输出电压精度

（8）+-5％电流限制精度。

（9）集成38mΩ高端开关集成18mΩ低侧开关可编程频率（130KHz〜300KHz）轻载时的突发模式操作

（10）内部环路补偿内部软启动

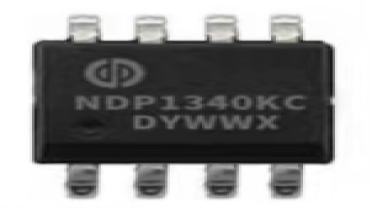

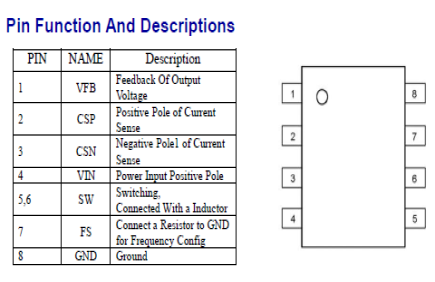

（11）采用SOP8封装

三、NDP1340KC应用电路应用：

（1）车载充电器

（2）可充电便携式设备

（3）网络系统

（4）分布式电源系统
