很多电子爱好者刚接触电源设计时，最先绕不开的就是BUCK降压电路——毕竟从12V转5V给单片机供电，到24V转12V驱动车载模块，几乎每个嵌入式项目里都能见到它的身影。但不少人照着经典原理图搭完电路，要么输出电压纹波大到干扰传感器，要么带载能力不足一加载就掉压，甚至烧了开关管也摸不清问题出在哪。其实BUCK电路看似结构简单，每一个元件的参数选型、每一段环路的工作逻辑，都藏着决定电路稳定性的关键。今天我们就顺着工作原理图，把BUCK拓扑的核心原理、四个关键设计要点彻底讲透，看完你也能搭出稳定可靠的降压电路。

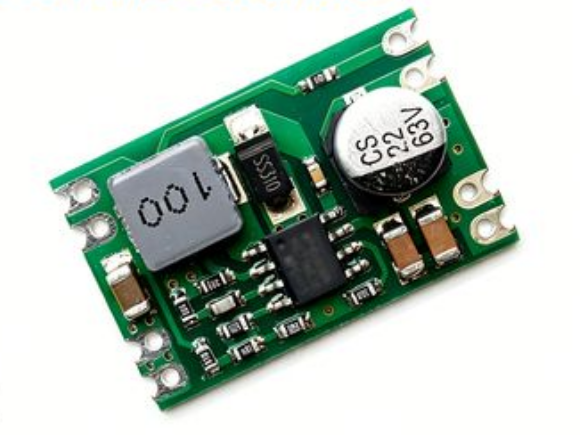

我们先从最经典的非同步BUCK电路原理图说起，整个拓扑核心只有五个元件：输入电容Cin、开关管Q、续流二极管D、储能电感L、输出电容Cout，再加上产生PWM信号的控制芯片。很多人记不住它的工作过程，其实只要盯着电感的电流变化，两个阶段就足够清晰。

第一个阶段是开关管导通阶段。当控制芯片输出高电平让Q导通时，输入电压Vin会经过Q加到电感L的左端，此时电感两端的电压是Vin-Vout，因为电感电流不能突变，会产生阻碍电流变化的感应电动势，电流开始线性上升，这个过程里电感一边给后端负载供电，一边把电能转化为磁能储存起来，同时输出电容也在这个阶段补充电荷。这个阶段的持续时间由PWM的占空比决定，也就是我们常说的Ton时间。

第二个阶段是开关管关断阶段。当Q截止时，电感左端的输入通路被切断，为了维持电流不变，电感会产生反向的感应电动势，让左端电压瞬间拉低，直到续流二极管D导通，形成电感-负载-二极管的续流回路。此时电感储存的磁能开始释放，电流线性下降，继续给负载供电，输出电容也在这个阶段补充电感供电的缺口，维持输出电压稳定。当电感电流降到一定程度，控制芯片会再次触发开关管导通，重复上一个阶段的循环。

而所谓的同步BUCK拓扑，本质就是把续流二极管换成了一个低导通电阻的MOS管，通过控制芯片让它在Q关断的时候同步导通，省去了二极管的导通压降，大大提升了大电流场景下的转换效率，这也是现在中大功率电源更常用同步BUCK的核心原因。整个电路能实现稳定降压的核心，其实就是利用电感“电流不能突变、储能释能循环”的特性，通过高速开关控制通断时间的比例，再配合电容滤波，把脉动的电压变成平滑的直流输出，最终输出电压Vout≈Vin*D，D就是PWM信号的占空比。

搞懂了基础原理，真正落地做设计时，四个关键参数的选择直接决定了电路能不能稳定工作。

首先是输入电压范围的确定。很多新手选芯片只看标称的最大输入电压，忽略了实际工况下的电压尖峰。比如车载12V电源，冷启动时可能跌到9V，抛负载瞬间又能冲到40V以上，如果只按12V标称值选20V耐压的BUCK芯片，一上车就容易被击穿。设计时一定要留足30%以上的耐压余量，工业场景甚至要留到50%，同时输入电容要选低ESR的陶瓷电容搭配电解电容，吸收输入端的电压尖峰，避免开关管被瞬间过压击穿。

其次是输出电流能力的匹配。BUCK电路的最大输出电流，本质是受电感的饱和电流、开关管的导通电阻和散热能力限制的。选电感的时候，饱和电流必须大于电路的最大峰值电流，也就是最大输出电流加上电感纹波电流的一半，如果电感饱和，电感量会急剧下降，电流会失控飙升，直接烧穿开关管和后端负载。大电流场景下尽量选同步BUCK芯片，同时做好散热铺铜，导通电阻上的损耗P=I²R，10A电流下哪怕10mΩ的导通电阻，也会产生1W的发热，散热没做好很容易触发芯片过温保护。

第三个是开关频率的选择。开关频率是BUCK设计里最容易做权衡的参数：频率越高，需要的电感量和电容量就越小，电源的动态响应越快，整体体积可以做得更小；但频率越高，开关管的开关损耗就越大，转换效率会降低，同时产生的EMI电磁干扰也越强。比如便携设备追求小体积，可以选1MHz以上的高开关频率，用小尺寸的电感电容；工业场景追求高效率和低干扰，通常选100kHz-500kHz的中低频率。还要注意开关频率不要落在电路里ADC、射频模块的工作频段上，避免产生同频干扰影响精度。

最后是反馈环路的设计。这是很多新手最容易忽略、也是最容易导致电路振荡的部分。反馈环路通过分压电阻采集输出电压，和芯片内部的基准电压比较，调整PWM占空比稳定输出。分压电阻的精度直接决定了输出电压的精度，通常选1%精度以上的厚膜电阻，布线的时候反馈线要远离电感和开关节点，走短线避免干扰串入，不然输出电压会出现莫名其妙的波动。环路补偿参数要按照芯片手册给的公式计算，不要随便改手册里的电容电阻值，补偿没做好最常见的现象就是输出纹波大、负载跳变时电压过冲严重，甚至出现低频振荡。

很多人觉得BUCK电路原理简单，照着参考设计抄板就能用，真到自己做项目踩了坑才明白，每一个参数选择的背后，都是对电路工作逻辑的理解。输入电压留足余量才不会被尖峰打坏，电感电流算准峰值才不会饱和炸管，开关频率权衡好效率和体积，反馈环路避开干扰才能输出稳定。电源设计从来不是照搬原理图的“搭积木”，懂透每个元件在每个阶段的作用，摸清楚每个参数的取舍逻辑，才能在遇到问题的时候快速定位，搭出真正可靠的电路。

你第一次搭BUCK电路的时候遇到过什么问题？是纹波太大还是带载掉压？欢迎在评论区聊一聊你踩过的电源坑。
