做过电子项目的朋友多半都碰到过这类需求：车载设备、户外传感器、旧家电改造，明明系统电源是12V，主控模块、传感器却只能吃5V的电，随便扯个充电宝供电既不方便也不稳定，这时候一颗巴掌大的8脚降压芯片，往往就是解决问题的核心。市面上8脚封装的12V转5V降压芯片型号多如牛毛，从几块钱的国产替代到十几块的进口大厂货都有，看似随便焊上就能用，但真要做出来的板子不发烫、不炸电容、负载稳得住，里头的门道可不少。

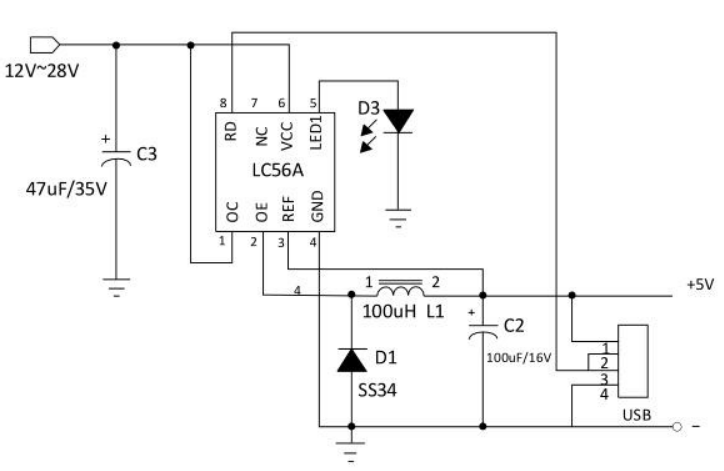

要搞懂8脚降压芯片的电路设计，首先得把它的核心工作原理摸透。现在主流的8脚12V转5V芯片基本都是DC-DC同步降压架构，和早年的线性稳压芯片比，最大的优势就是转换效率高，负载电流1A的时候效率普遍能到90%以上，发热小到甚至不需要额外加散热片。从引脚定义来看，常见的8脚芯片功能排布其实大同小异：1脚多半是输入电压脚，直接接12V电源输入端，旁边必须放一个10μF以上的陶瓷输入电容，用来滤除电源线上的尖峰干扰；2脚一般是使能脚，接高电平芯片启动，接低电平就关断输出，不需要待机功能的话直接连到输入脚就行，省得额外搭电路；3脚是反馈脚，这是整个电路稳压的核心，输出端的5V电压通过两个分压电阻采样送到这个脚，芯片会自动调整开关占空比，把反馈电压稳定在基准值，通常是0.8V或者1.25V，算分压电阻的时候照着 datasheet 给的公式套就行，别自己瞎改阻值；4脚普遍是接地脚，布线的时候记得直接连到主地平面，路径越短越好；5、6脚一般是开关输出脚，内部连到MOS管的输出端，直接接外部的电感和续流二极管，同步整流的芯片甚至不需要外部二极管，效率还能再提一截；7、8脚多半是软启动或者补偿脚，软启动脚接个电容就能避免上电瞬间电流冲坏后端设备，补偿脚的参数照着 datasheet 推荐的来调，不用自己瞎改，改不好容易出现输出电压震荡的问题。

知道了每个脚是干嘛的，画电路图的时候就不容易踩坑，但要做出来的板子好用，芯片选型这关必须先过。很多新手选芯片只看输入电压范围和输出电流，觉得能承受12V输入、能输出2A就够了，实则不然。首先要看静态电流，如果你做的是电池供电的设备，静态电流几微安和几十毫安的芯片，待机时间差出去好几倍，要是插电用的设备倒是不用太在意这个。然后要看开关频率，100kHz以下的开关频率需要的电感、电容体积都大，但EMI干扰小，适合对电磁兼容要求高的车载设备；开关频率到1MHz以上的，外围元器件可以选得很小，板子能做的迷你，但布线不好容易出干扰，带模拟传感器的话可能会影响采样精度。还有一个很容易被忽略的参数是 dropout 电压，也就是输入输出最小压差，有些芯片要输入比输出高2V以上才能稳定稳压，要是你的12V电源波动大，最低可能到6V的话，选这种芯片就会出现输出电压掉的情况，最好选压差1V以内的型号。最后别忘了看保护功能，过流保护、过温保护、输出短路保护这些功能最好都要有，哪怕后端接错了线，芯片自己会关断输出，不至于烧板子也烧设备。

电路图描完了不等于设计完了，PCB布局好不好，直接决定了你做出来的电路能不能达到 datasheet 上写的性能。最核心的一点是，功率回路的布线一定要短、要粗。什么是功率回路？就是从12V输入电容，到芯片输入脚，到内部开关管，到电感，到输出电容，再回到地的这个回路，这个回路里的电流是高频跳变的，布线长了等效电感大，会产生很高的尖峰电压，轻则干扰其他电路，重则直接击穿芯片内部的MOS管。所以画PCB的时候，输入输出电容要尽量挨着芯片的引脚放，电感离开关输出脚也别超过5mm，电源线和地线的宽度至少要能过1A电流，按常规的1盎司铜厚算，1mm宽的线就能过1A，留些余量的话最好画到2mm以上。然后是反馈线的布线，反馈脚是高阻抗输入，很容易受干扰，所以分压电阻要尽量靠近反馈脚放，反馈线要走细线，而且要远离功率回路和开关节点，最好能在底层走，两边用地线包起来，避免干扰耦合到反馈端导致输出电压跳。还有芯片的接地脚，不要和功率地走同一个路径，最好单独走一根线接到输出电容的地端，也就是单点接地，避免功率回路的大电流在地线上产生的压降影响反馈的精度。

很多人做出来的板子一上负载就烫得厉害，甚至用着用着就烧了，这多半是热设计没做好。别小看8脚芯片的散热，哪怕效率90%，输出2A的时候也有1W的功耗，要是散热不好，芯片结温很容易超过125度的上限，触发过温保护。如果是SOP8封装的芯片，最好在芯片底下的PCB上露铜，多打几个过孔连接到背面的地平面，相当于给芯片做了个小散热片，成本几乎为零，散热效果能提升一倍以上。要是你做的设备常年在高温环境里用，比如车载设备夏天车内温度能到60度，那最好给芯片加个小小的贴片散热片，或者在布局的时候把芯片旁边留出几毫米的空间，不要把发热大的元件比如二极管、功率电阻挨着它放。还有个小技巧，要是芯片温度有点高但又不想改板，可以适当降低开关频率，开关损耗降下来，温度自然就低了，只是电感电容要相应换大一点的。

哪怕你设计的时候每一步都照着规则来，第一次打样回来的板子也难免出问题，掌握几个常见故障的排查技巧，能省不少时间。最常见的问题就是输出没电压，先量输入脚有没有12V，再量使能脚电平是不是够高，要是都正常就看反馈脚电压是不是基准值，要是反馈脚电压正常但输出不对，多半是分压电阻焊错了或者虚焊了，要是反馈脚电压也不对，那可能是芯片没起振，换个芯片试试，或者看看补偿脚的电容是不是焊错了容值。第二个常见问题是输出电压波动、有纹波，先看输入输出电容是不是用的低ESR的陶瓷电容，要是用了普通的电解电容，ESR大了纹波肯定小不了，然后看电感是不是饱和了，负载一加大输出电压就掉、电感发烫，那就是电感的饱和电流选小了，换个额定电流更大的电感就行。还有个问题是轻载的时候输出电压偏高，这是因为有些芯片在轻载的时候会进入脉冲跳跃模式，要是你的设备经常工作在轻载状态，可以选强制连续导通模式的芯片，或者在输出端加个10mA左右的假负载，电压就稳了。

其实12V转5V的8脚降压电路说难也不难，只要把原理摸透，选型的时候多看看datasheet的参数，布局的时候注意功率回路和反馈线的走向，热设计留够余量，做出来的电路稳定性甚至比买的现成模块还好。电子设计从来都不是照着电路图抄就行的事，同一个电路图，不同的人画出来的板子性能天差地别，差的就是这些藏在细节里的经验。你要是也做过类似的电源设计，碰到过什么好玩的坑，欢迎在评论区留言聊聊，咱们一起攒点实战经验。
