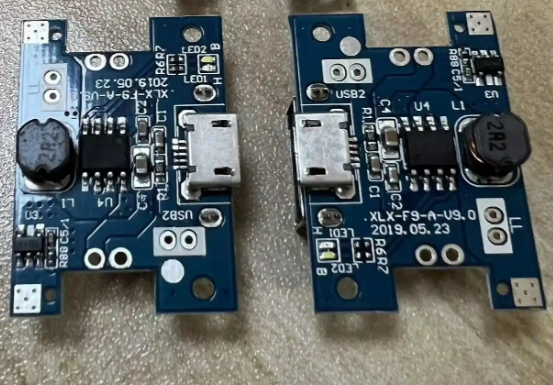

你有没有过这种疑惑：家里墙上插座输出的是220V交流电，为什么插在上面的手机充电器，能稳稳输出刚好5V的直流电给手机充电？拆开过旧充电器的人或许见过，那小块巴掌大的塑料壳里，不过是一块布满电容、电阻、二极管和小芯片的电路板，连个笨重的铁芯变压器都没有，却能完成从高压交流到低压直流的转换，还能在电流波动、负载变化的时候保持输出稳定，甚至出问题时自动切断供电保护设备。这小小一块电路板上，藏着我们每天都在用却很少深究的电源逻辑，从市电接入到5V输出，每一个元件的排布、每一条电路的走向，都对应着一套经过几十年迭代的成熟设计。

很多人对充电器的认知还停留在“变压+整流”的传统印象里，但现在主流的5V充电器普遍采用开关电源架构，和早年笨重的线性电源相比，它体积更小、效率更高，核心逻辑是先把高压交流电转换成脉动直流，再通过高频开关的通断控制能量传递，最后经过整流滤波输出稳定的低压电。整个电路看起来元件密布，其实可以清晰划分为几个功能模块：从市电接入开始，依次是EMI滤波与整流电路、高频开关变换电路、反馈稳压电路、输出整流滤波电路，以及我们最关心的过流、过压保护电路。先从最前端的输入部分说起，我们日常使用的市电是220V、50Hz的交流电，允许的波动范围一般在185V到265V之间，这也是绝大多数5V充电器标注的输入电压范围——也就是说哪怕家里电压偶尔不稳，只要在这个区间里，充电器都能正常工作。

市电进入充电器后，第一道关卡是EMI滤波电路，它的作用是滤除电网里携带的高频杂波，同时避免充电器本身的开关干扰反向串入电网。我们能在电路板输入端看到的那个色环电感、两个分别接在火线零线和地线之间的安规电容，就是EMI电路的核心元件。经过这层滤波之后，交流电就会进入整流桥——这是一个由四个二极管组成的桥式整流电路，利用二极管单向导电的特性，把正负交替的交流电转换成方向不变的脉动直流电。但此时的直流电还带着很大的波纹，电压波动幅度接近一半，根本没法直接用，所以整流之后紧接着就是滤波环节：电路板上那个体积最大的高压电解电容，就是用来做第一次滤波的，它会把脉动的电压“拉平”，转换成大约310V左右的平滑直流电，到这里，前端的交直流转换就完成了。

接下来是开关电源最核心的能量转换环节。310V的高压直流电会送入高频变压器的初级绕组，而绕组的另一端连接着电源管理芯片控制的开关管。芯片会以几十kHz甚至上百kHz的频率控制开关管快速通断，让高频变压器的初级绕组里不断流过变化的电流，这样变压器的磁芯里就会产生变化的磁场，次级绕组就能通过电磁感应获得低压的交流电。和传统的工频变压器不同，高频变压器因为工作频率高，体积可以做到非常小，这也是现在充电器能做得越来越轻薄的核心原因。

不过这时候次级绕组输出的低压高频交流电，还不是我们需要的稳定5V电，电压会随着输入电压波动、负载电流变化而上下飘移，这时候就轮到反馈稳压机制发挥作用了。很多人会好奇，充电器怎么知道输出端是5V？怎么在手机快充满、电流变小的时候还保持电压不升高？靠的就是从输出端连回初级侧的反馈回路。最常见的反馈设计是通过光耦和TL431基准芯片配合：输出端的电压会被电阻分压后送入TL431，和芯片内部2.5V的精准基准电压做比较，如果输出电压高于5V，TL431就会导通增强，拉低光耦发光二极管侧的电流，光耦的光敏三极管接收到信号变化后，会把这个信息传递给初级侧的电源管理芯片，芯片就会调低开关管的导通时间，减少传递到次级的能量，让输出电压降回来；反之如果输出电压低于5V，芯片就会延长开关管导通时间，提升输出电压。整个反馈过程是实时动态调整的，每秒要完成成千上万次校准，所以不管是插着待机的手机，还是正在大电流充电的设备，输出电压都能稳稳维持在5V上下，误差不会超过0.2V。

在次级侧，感应得到的高频低压交流电，还需要经过第二次整流滤波才能给设备使用。这里用的不是普通的整流二极管，而是快恢复二极管或者肖特基二极管，因为工作频率高，普通二极管来不及完成通断切换会严重发热。整流之后还会搭配低压电解电容和陶瓷电容做滤波，滤除高频开关带来的纹波，最终输出干净平稳的5V直流电。这部分的电路设计直接决定了充电时的纹波大小，劣质充电器往往会在这部分省料，用容量不足的电容或者低速二极管，导致输出纹波过大，长期使用可能会损伤手机的电池和充电管理芯片。

当然，光有稳压还不够，充电器还要有足够的保护设计，才能避免异常情况烧坏设备或者引发安全问题，其中最核心的就是过流保护。我们经常看到充电器标注的“1A”“2A”输出，指的就是它的额定输出电流，一旦输出端因为短路、设备故障等原因导致电流超过额定值，保护电路就要立刻动作。常见的过流保护设计有两种：一种是在初级侧的开关管回路里串联采样电阻，当电流过大时，电阻上的电压降会升高，电源管理芯片检测到这个电压超过阈值，就会立刻关断开关管输出，停止能量传递；另一种是在次级侧的输出回路里串联自恢复保险丝或者电流检测电阻，配合专门的保护芯片，过流时直接切断输出回路。除了过流保护，正规的5V充电器还会搭配过压保护、过温保护：如果反馈回路故障导致输出电压超过6V，过压保护电路会立刻触发，要么钳位输出电压，要么直接切断输出；如果充电器内部温度超过设定阈值，芯片也会降低输出功率或者暂时停止工作，避免高温引发外壳融化甚至起火的风险。

很多人觉得充电器只是个“插上去就能用”的小配件，几块钱和几十块的没什么区别，但拆开看电路就会明白，从整流滤波的元件选型，到反馈稳压的精度调校，再到过流保护的冗余设计，每一处细节的差异，最终都会体现在充电的稳定性和安全性上。那些售价特别低廉的杂牌充电器，往往会省掉EMI滤波电路，用耐压不足的高压电容，甚至去掉完整的反馈和保护回路，看似能输出5V电压，实则要么纹波超标损伤设备，要么出现故障时无法及时切断输出，带来安全隐患。

我们每天都在和5V充电器打交道，从手机到蓝牙耳机，从充电宝到小型桌面外设，几乎所有随身电子设备的充电，都绕不开这套看起来简单实则设计精巧的电路。它不是什么高深的黑科技，却是现代电子系统里最基础也最可靠的“能量驿站”——把电网里奔涌的高压电，转换成电子设备能安全使用的平稳电流，藏在小小的塑料壳里，守着每一次充电的安全。下次再插上充电器的时候，或许你就能想起，那稳定的5V电压背后，是整流桥的电流转换、电容的滤波平滑、反馈回路的实时校准，还有保护电路默默的值守。你有没有遇到过充电器烧坏或者充坏设备的经历？欢迎在评论区聊聊你的经历。
