你有没有过这样的经历：给车载快充、工业传感器阵列或者多口USB集线器做供电时，明明按网上找的12V转5V电路图焊好了板子，一接大负载就掉压，芯片烫得能煎鸡蛋，甚至直接烧穿冒烟？很多人总觉得“降压嘛不就是把电压砍下来”，真到大电流场景（5A以上，最高甚至到20A）才发现，那些小电流场景下能用的电路，到了大负载面前全是坑。今天就从实战视角把12V转5V大电流电路的设计逻辑讲透，从原理到落地，从优化到排障，看完你也能做出稳定扛住满负载的降压电路。

很多新手对降压电路的认知，还停留在“用个7805三端稳压器就行”的阶段，先算笔最直观的账：12V转5V输出10A的时候，总输出功率是50W，如果用线性稳压器，输入和输出之间7V的压差全部会变成热量，也就是稳压器要耗散70W的功率——这是什么概念？普通家用桌面电烙铁的功率也就60W，相当于你在PCB上焊了个一直满功率工作的电烙铁，别说稳定工作，不用几秒芯片就会过热保护，甚至直接炸管。

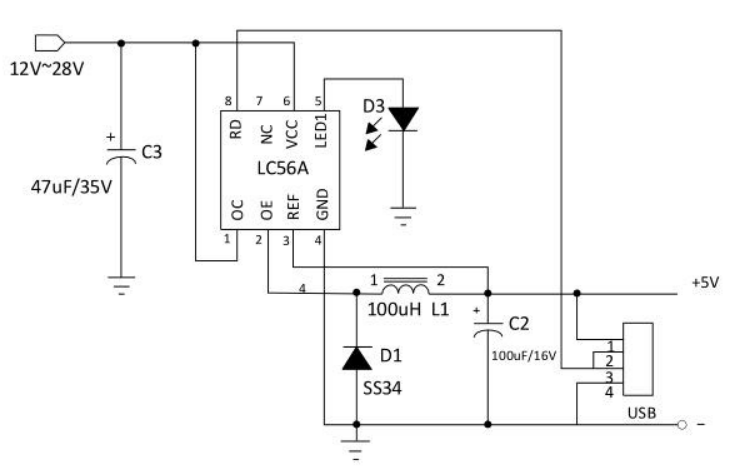

所以大电流降压的核心，从一开始就不能选线性方案，必须用开关型Buck降压拓扑。它的原理说穿了并不复杂：通过MOS管高速开关，把12V直流切成高频脉冲，再经过电感储能、电容滤波，最终输出平滑的5V直流。理想状态下开关本身不消耗能量，损耗只来自元件的寄生电阻、开关延迟这些非理想因素，效率很容易做到90%以上，同样10A输出的场景下，整体耗散的功率只有5W左右，用普通的散热片就能压住。

选对了拓扑只是第一步，具体电路里的每个元件选错，都可能让整个设计功亏一篑。首先是主控芯片的选择，别贪便宜选标注“最大10A”的杂牌芯片，要看持续输出电流下的结温参数，工业场景优先选TI、MP或者国产杰华特、矽力杰的车规级Buck芯片，注意区分芯片的“峰值电流”和“持续输出电流”——很多商家标15A，实际是MOS管能承受的瞬间峰值，持续输出能到8A就不错了。其次是电感的选择，不能只看电感量，必须看饱和电流：比如做10A输出的电路，电感饱和电流至少要选到12A以上，不然大负载下电感饱和，相当于直接把12V串到输出端，轻则烧负载，重则炸电源。电感的DCR（直流电阻）也要尽可能低，最好控制在5mΩ以内，不然光电感上的线损就会吃掉近1W的功率，还会带来额外发热。最后是输入输出电容，大电流场景下不能只靠电解电容扛，一定要在芯片的VIN引脚和功率地之间，就近放0.1μF的陶瓷电容，吸收高频尖峰；输出端用固态电容搭配陶瓷电容的组合，比单纯用电解电容的纹波小一半以上，低温下也不会因为电解液凝固导致容量暴跌。

电路焊好只是第一步，真正决定大电流下能不能稳定工作的，是功率损耗和散热设计。很多人算效率的时候只看芯片手册的典型值，实际自己做出来的电路，效率往往比手册低5%-10%，这部分损耗主要来自三个地方：第一是导通损耗，也就是MOS管导通电阻、电感DCR、走线电阻带来的I²R损耗，别小看走线电阻，1mΩ的走线上过10A电流，就会产生0.1V的压降，耗散1W的功率，所以大电流路径的走线一定要尽可能短、尽可能宽，10A电流至少要走3mm以上的铜厚2oz的走线，必要时开窗上锡增加载流能力；第二是开关损耗，MOS管每次开通和关断都不是瞬间完成的，电压和电流交叠的区域就会产生损耗，开关频率越高，这部分损耗越大，所以大电流场景不要盲目追求高频率选小电感，一般10A以上的设计把开关频率设在200kHz-300kHz是平衡体积和损耗的最优区间；第三是驱动和控制损耗，这部分占比很小，但芯片静态电流高的话，空载功耗会很难看，电池供电的场景尤其要注意选低静态电流的芯片。

散热设计的核心不是盲目堆大散热片，而是要让热量有顺畅的传导路径。首先芯片的散热焊盘一定要充分打上过孔，直接连接到内层和底层的铺铜，用PCB本身的铜皮辅助散热，2oz铜厚、4平方厘米以上的铺铜，就能散掉2-3W的热量；其次如果总耗散功率超过5W，一定要给芯片加导热硅胶垫和铝散热片，注意不要用太厚的导热垫，热阻会随厚度指数上升，选0.5mm-1mm厚、导热系数6W/m·K以上的硅胶垫就足够；最后是风道设计，如果是密闭外壳里的应用，不要把散热片贴在壳子上闷着，要预留进风口和出风口形成对流，不然热量闷在壳子里，环境温度超过60℃，芯片很容易触发过热降频。

实际应用中，大电流Buck电路最常出问题的场景，无非是那么几个，提前做好预案就能避开90%的坑。首先是车载场景，12V输入并不是稳定的12V，冷启动的时候可能跌到9V以下，抛负载的时候瞬间电压能冲到40V以上，所以输入端一定要加TVS管，选36V击穿电压的车规级TVS，能扛住绝大多数浪涌，避免一上车就烧芯片；其次是多负载并联的场景，比如给多个USB口供电的时候，每个端口一定要单独加限流开关，不能直接把所有输出并在一起，不然其中一个口短路，会拉低整个5V母线，所有设备都会掉线；还有长线传输的场景，比如12V从机柜取电，5V要拉到2米外的设备端，一定要做远端采样，把输出电压的反馈点接在负载端，而不是电源输出端，不然线上的压降会让负载端的电压跌到4.5V以下，设备工作不稳定。

真遇到故障了也别乱拆元件，按顺序排查效率最高：如果一接负载就烧输入保险丝，先查MOS管有没有击穿，电感有没有短路，输出电容有没有焊反；如果带载能力不够，电流一上去电压就往下掉，先查反馈电阻的阻值对不对，电感有没有饱和，输入电压是不是被拉低了；如果纹波特别大，芯片发热异常，先查输入电容是不是离芯片太远， Bootstrap电容有没有接对，补偿网络的参数是不是和手册推荐值偏差太大；如果空载正常，满载就啸叫，一般是电感选型不对，或者环路不稳定，换个饱和电流更大的电感，调整补偿网络的RC参数基本就能解决。

其实12V转5V的大电流电路，从来不是什么高深的技术，本质上是对每个细节的把控：别拿小电流的经验套大负载场景，别省几毛钱的元件成本留下隐患，别忽略走线和散热这些“看不见”的设计。很多人做电源总追求“极简电路”“零外围”，真到了工业、车载这些需要7*24小时满负载工作的场景，每个偷过的懒最后都会变成售后的坑。

你做12V转5V电路的时候遇到过最离谱的故障是什么？是烫得冒烟还是带载就掉压？欢迎在评论区聊聊你的踩坑经历，觉得有用的话别忘了点赞收藏，下次做电源设计的时候拿出来对照，少走一半弯路。
