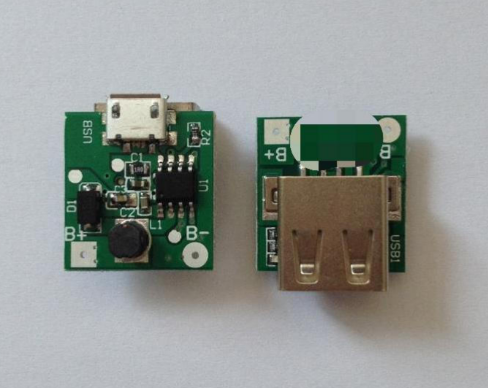

做电子设计或者DIY改装的朋友，大概率都碰到过电压转换的需求：车载设备要从12V电瓶取电给手机充电，工控主板要给5V的传感器模块供电，智能家居产品要把适配器的12V转成5V给主控芯片供电……这类场景里，体积小、外围简单的8脚12V转5V降压芯片，永远是性价比最高的选择。

但不少刚接触的朋友选芯片时总踩坑：要么买的芯片带不动负载一用就烫，要么输入电压波动时输出直接飘了，更糟的是遇到突发过流直接把后级设备烧了。其实选8脚降压芯片根本没那么复杂，只要摸透几个核心参数，结合实际场景匹配，基本不会出错。

先搞懂核心参数，选型不踩基础坑

很多人选芯片第一眼只看“12V转5V”的标称，这其实是最低要求，真正决定能不能用、稳不稳的，是几个容易被忽略的核心参数。

首先是负载电流，这是最基础的门槛。比如你要做的是给单片机小系统供电，峰值电流也就几百毫安，那选1A的芯片足够；但如果是要同时带两个USB充电口，峰值电流可能到2A以上，就得选2.5A甚至3A的型号。这里要注意留余量，最好让实际最大工作电流是芯片标称额定电流的70%以内，不要满负载用，否则发热会很严重，长期用可靠性会大打折扣。

然后是输入电压范围，这点在车载、工业这类环境里尤其重要。比如车载12V系统，看似是12V，实际发动机启动时电压可能掉到7V，猛踩油门时又可能冲到16V，要是你选的芯片输入范围只标了8-14V，那碰到极端工况很容易就损坏。所以选型时一定要看清楚芯片的宽压范围，工业或者车载场景最好选输入能到40V的型号，普通消费电子选24V耐压的基本够用。

接下来要关注效率参数，8脚降压芯片大部分是DC-DC结构，效率普遍在85%以上，好的型号轻载效率能到90%。别小看这几个百分点的差距，比如2A输出的时候，效率85%的芯片功耗是1.76W，效率90%的话功耗只有1.1W，发热量差了近40%，对于没有散热片的小体积设计来说，效率直接决定了长期工作的稳定性。如果是用在电池供电的设备上，高效率还能直接延长续航时间。

最后一定要看保护功能，成熟的8脚降压芯片基本都集成了过压、过流、过热保护，还有的带输出短路保护。不要为了省几毛钱选没有这些保护的杂牌芯片，万一出现负载短路或者输入浪涌，芯片直接炸了是小事，把后级接的几千块的设备烧了才是大损失。正规厂商的 datasheet 里都会明确标注保护机制，选的时候多扫一眼参数表，这步根本花不了多少时间。

不同场景怎么选？看这几个典型型号就够了

知道了参数怎么看，实际选型时其实不用大海捞针，不同需求场景下都有经过市场验证的成熟型号，直接对应选基本不会错。

如果是低功耗小电流场景，比如给传感器、小型单片机系统供电，电流需求在1A以内的，优先选MP2307这类型号。它是非常经典的8脚SOP封装降压芯片，输入范围4.5-28V，输出可调到5V，最大输出电流1A，外围只需要一个电感、两个电容和两个分压电阻，整套BOM成本不到两块钱，焊起来也简单，新手DIY首选。唯一要注意的是它的额定电流是1A，超过的话会触发过流保护，不要用来带大负载。

如果是中等电流需求，比如做车载充电器、带多个USB口的扩展坞，电流在2A左右的，选LM2596的8脚版本就很合适。这个型号市场存量极大，供应链非常稳定，输入最高能到40V，完全扛得住车载的电压波动，效率在88%左右，2A输出时不加散热片也能稳定工作，而且外围元件的参数都很成熟，网上随便就能找到参考电路，调试基本零难度。唯一的缺点是开关频率相对低一点，电感体积会稍微大一点，对体积要求极致的场景可以换用同参数的高频型号。

要是对体积和效率要求极高，比如做便携设备、嵌入式主板的板载电源，推荐选TPS54302。它是8脚SON封装，占板面积只有3mm×3mm，输入范围4.5-28V，最大输出3A，峰值效率能到93%，开关频率高到500kHz，用的电感体积能做到非常小，整体电源电路可以塞到1平方厘米的空间里。而且它的静态电流只有18μA，待机功耗极低，特别适合电池供电的设备。当然价格会比前两个型号稍高一点，但对于高端应用来说完全值得。

实际应用注意这几点，性能翻一倍

选对了芯片只是第一步，实际布板和焊接时的几个小细节，直接决定了电源的最终性能。

首先是电感的选型，绝对不能随便拿个电感就用。 datasheet 里都会推荐电感的感值范围，一般是10-47μH，同时要注意电感的饱和电流必须大于芯片的最大输出电流，否则大电流输出时电感饱和，效率会暴跌，还会产生很大的纹波。比如2A输出的电路，就要选饱和电流2.5A以上的电感，尽量选屏蔽电感，减少电磁干扰。

然后是输入输出电容的布局，输入电容一定要尽量靠近芯片的VIN引脚和地引脚，最好用一个10μF的陶瓷电容再加一个100μF的电解电容，前者滤高频纹波，后者扛输入浪涌。输出电容同样要靠近VOUT引脚，用10μF陶瓷电容加22μF电解电容的组合，能把输出纹波控制在10mV以内，给敏感的模拟电路或者射频电路供电也完全够用。

还有地平面的处理，8脚降压芯片的开关节点电流变化很快，布板时要把功率地和信号地分开走，最后在芯片的地引脚处单点连接，避免地弹噪声影响输出稳定性。如果是双面板，最好铺完整的地平面，既能散热也能抗干扰。要是布板时没注意把功率地和信号地混在一起，很容易出现输出纹波大、带负载时电压不稳的问题。

最后一定要做实际测试，焊接完之后先不要直接接后级设备，先拿电子负载拉一下电流，看5V输出是不是稳定，纹波是不是在合理范围，满负载工作10分钟摸一下芯片温度是不是正常，确认没问题了再接后级。不要省这几步测试，等烧了设备再排查问题，反而更浪费时间。

其实12V转5V的8脚降压芯片应用门槛真的不高，本质上就是“参数匹配、细节到位”八个字。不用盲目追求贵的型号，也不要贪便宜选杂牌，根据自己的实际需求选对参数，布板时多注意几个关键点，做出来的电源既稳定又省钱。

你在选降压芯片的时候还碰到过什么坑？欢迎在评论区留言分享，大家一起避坑。
