很多硬件项目，真正让人头疼的，从来不是“能不能实现”，而是“能不能塞进去”。

板子越做越小，功能越堆越满：单片机、传感器、无线模块、接口保护、电源管理……最后你会发现，电源那一块往往最“占地方”，也最容易翻车——发热、纹波、压降、啸叫、负载一上来就掉电重启。

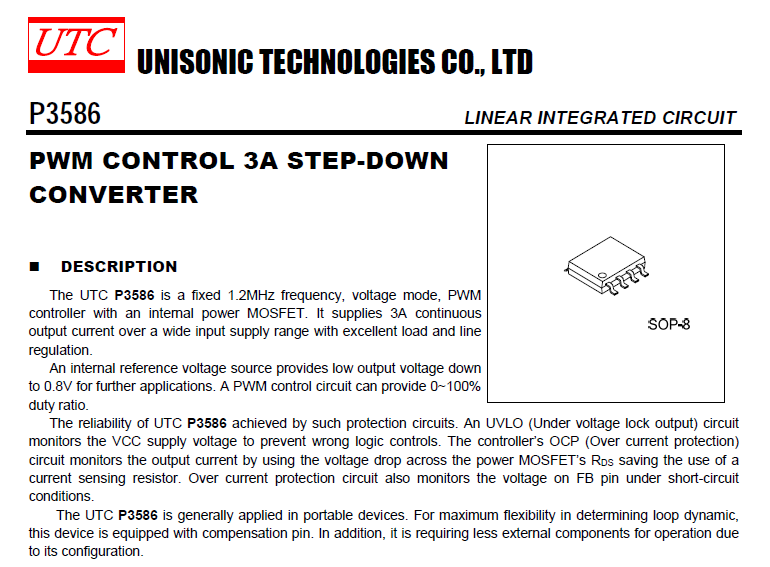

这也是为什么，当我在B站看到工科男孙老师的DCDC模块视频里提到一类小封装大电流的降压方案时，会立刻去研究并动手画一个自己的降压模块。像UTC友顺的P3586这类芯片，之所以会被反复提起，核心关键词其实就一个：SOP-8。

不是因为它“看起来很小”，而是它真的能让空间利用率发生质变。

下面这篇文章，就从“封装与空间优化”这个视角出发，聊聊小板子里怎么把DCDC降压做好——尤其是当你希望在有限面积里，拿到一个稳定的3.3V电源时，设计时该盯住哪些关键点。

先把需求讲清楚：你到底在为谁省空间？

做降压电源模块时，我们常见的目标很朴素：

• 输入端可能来自电池、适配器或上级电源轨，电压不固定；

• 输出端要给MCU、传感器、射频等提供稳定电压（很多项目就是3.3V）；

• 负载变化很大：待机几十mA，峰值可能瞬间冲到几A；

• 板子空间紧张，最好还能留出测试点、接口与保护器件位置。

这时候，“芯片有多小”只是第一步。更重要的是：你是否能用更少的面积，完成更可靠的电源闭环。

SOP-8的价值就在这里——它把核心开关电源控制与功率路径压缩到一个极小的封装里，给你留下了布局腾挪的空间。

SOP-8到底省在哪里：不止是面积，还有布局自由度

很多人第一次选小封装，会有一种错觉：封装小=设计更难=更容易翻车。

这话不算错，但只说了一半。

SOP-8这类封装的真正优势，不是“缩小芯片本体”，而是让你在同样板子面积里，拥有更高的布置效率——你可以把关键电源回路做得更短、更紧凑，从而带来三件事：

1）高di/dt回路更容易收敛

开关电源最怕的就是环路面积大。环路越大，辐射越强，EMI越容易超标，纹波与尖峰也更难压。小封装在合理布局下，能让输入电容、芯片、SW节点、电感、输出电容形成更短的回路。

2）更容易靠近负载

3.3V给MCU、无线模块供电时，走线越长，压降、噪声耦合越明显。封装越紧凑，你越有机会把DCDC贴在负载附近，而不是“被迫放在角落”。

3）给外围器件留出真正可用的位置

很多板子不是“没有地方放元件”，而是“没有地方放对的位置”。比如输入输出电容必须靠近电源引脚，否则再多的电容也不一定有用。小封装意味着关键器件可以围绕芯片“按正确姿势站队”。

把降压电源做成“能用”很容易，但做成“稳定好用”要盯住这些点

在我参考并设计降压模块时，核心思路其实很一致：它就是一个把VIN转换为稳定VOUT的电源转换电路。典型架构里，你会看到这些关键元件反复出现：

• 芯片本体（DC-DC降压转换器）

• 电感L1（比如4.7uH）

• 一组输入/输出电容（例如22uF多颗并联）

• 反馈与补偿相关的小电容（例如0.1uF、220pF这类）

• 反馈分压电阻（用来设定输出电压）

• 使能脚相关分压（让电源上电逻辑可控）

这些东西看起来“散”，但你可以把它们理解成两条主线：

• 功率通路：IN → SW → L1 → VOUT

• 控制闭环：VOUT → FB → 芯片内部调节 → 改变占空比 → 稳住VOUT

所以，空间优化不是把元件“挤”到一起，而是把这两条线缩短、分区、收口。

空间优化的核心动作：让关键器件“围绕芯片就位”

如果你也在做类似的降压模块，不妨把布局目标写成一句话贴在屏幕边上：

把输入电容、芯片、L1、电感输出侧电容，做成最短闭环。

可以按下面的优先级去摆：

1）输入电容先贴近IN与GND

输入电容（例如22uF）要尽量靠近芯片输入脚与地。它负责在开关瞬间提供电流，如果离得远，回路电感上来，尖峰就更明显。

2）SW节点尽量短，但别乱跑

SW是最“吵”的节点。它连接电感L1，走线要短，同时尽量不要从敏感信号线下方穿过，也不要靠近反馈网络。空间紧张时，宁可SW节点紧凑、面积小，也不要为了绕开走长线。

3）电感L1靠近SW脚，输出电容靠近电感输出端

你会发现很多成熟模块都是“芯片-电感-输出电容”挤成一团，这是有原因的：缩短功率通路，降低噪声与压降。

4）反馈网络与FB附近的小电容尽量“干净”

FB脚附近常见的滤波/稳定电容（例如0.1uF、220pF）以及分压电阻，尽量远离SW节点，走线短且参考地要干净。反馈采样如果被噪声污染，你会看到输出电压“看起来在抖”，甚至出现负载变化时的异常波动。

输出电压怎么调：别只盯R值，还要接受“系统性联动”

很多人调DCDC输出电压，第一反应是换分压电阻。

没错，输出电压通常可以通过反馈分压电阻来设定：比如R2、R3阻值可以控制输出电压的大小。但实际项目里，想把输出电压改得“更合适”，往往意味着你得接受一个事实：

你改的不是一个数字，而是一整套工作点。

当你要改变输出电压时，往往还需要跟着调整：

• 电感L1的选型参数

• 输入/输出滤波电容的配置与容量

原因很直观：输出电压不同，电感电流波形、占空比、纹波要求都可能变化。你只换分压，电路当然能跑，但“跑得稳不稳、热不热、纹波大不大”，就不一定了。

谈空间，绕不开“电流与发热”：别让小封装背锅

很多人喜欢问一句：这么小的封装，真的能带得动吗？

在参考设计里，类似芯片可以做到相当可观的输出电流（材料中提到最大可到6A这一量级）。但工程上更现实的判断方式是：

• 你是否留出了足够的铜皮散热路径？

• 你的功率回路是否足够短，减少无谓损耗？

• 你的电感与电容是否匹配实际负载动态？

小封装不是“发热的原罪”。真正让它热的，往往是布局、走线与器件选型把损耗放大了：SW节点乱飞、地回路绕远、输出电容离得远、铜皮太小……最后温升上来，大家就开始怀疑芯片“不行”。

所以空间优化的底层逻辑不是“缩”，而是“更聪明地把铜用在刀刃上”。

一个容易忽略的细节：使能脚EN，让你的电源更像“产品”而不是“实验板”

很多人做电源模块只关注能不能输出3.3V，却忽视了“上电逻辑”。

在参考电路里，VIN会通过电阻分压接到EN脚，使能脚决定芯片开启或关闭。这个设计看似普通，但它意味着你可以把电源行为做得更可控：

• 上电时序更稳定

• 欠压时避免反复抖动启动

• 系统休眠时能关掉电源轨降低功耗

当你在空间紧张的板子里堆功能时，这种“可控”往往比多省2平方毫米更值钱。

最后说一句：空间优化不是炫技，是给系统留余地

很多项目失败，不是因为方案不对，而是因为它刚好“卡死”在边界上：板子塞满了，电源挤在角落，回路拉长，噪声上来，负载一跳就重启。你再去加电容、换电感、贴磁珠，像是在补漏。

而SOP-8这类封装的意义，是让你在设计一开始就拥有“把关键器件摆对位置”的机会。空间不是越省越好，空间是用来换稳定、换抗风险、换调试余地的。

如果你也在做小体积的3.3V供电板子，或者正在考虑用UTC友顺P3586这类SOP-8降压芯片来做模块，不妨留言说说你的输入电压范围、目标输出电压与负载情况。你最卡的是布局、纹波，还是发热？我更想听听你遇到的真实坑。
