做硬件的人都知道,电源从来不是“把电压抬高”这么简单。真正让人头疼的是:负载一变,电压就飘;效率一低,温升就上来;空间一紧,外围器件又塞不下;更别提量产后那一堆“偶发重启、啸叫、纹波超标”的返修故事。
所以当我们把目光放到一颗DCDC升压芯片上时,别急着问“能升到多少伏”,先问一句更关键的:它的技术参数,能不能撑起你对稳定性、效率和可量产性的要求?

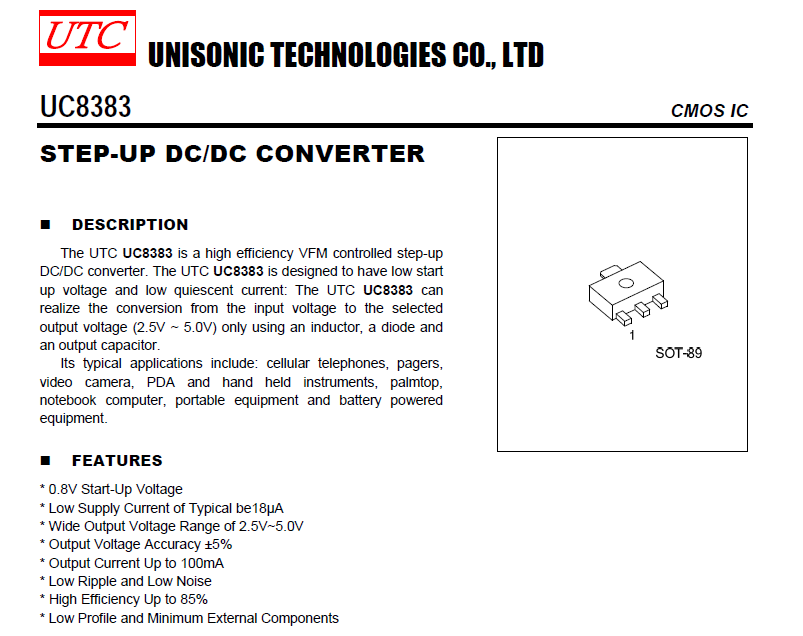

这篇就以UTC友顺U8383为主题,换一个更“工程师视角”的方式:从技术参数出发,拆解它在真实项目里可能带来的高效能电源管理价值。
一颗升压芯片,先看哪些“硬指标”才不踩坑?
很多人选升压方案,第一眼只看输出电压范围、最大电流。其实这属于“能不能用”的层面,而不是“用得稳不稳、久不久、量产省不省事”。
更贴近工程落地的参数,通常集中在这几类:
启动与欠压相关:启动电压、UVLO阈值、软启动方式
功率能力相关:开关管电流限制、占空比能力、开关频率
稳定性相关:反馈精度、补偿方式、纹波与瞬态响应的可控性
可靠性相关:过流/过温/短路保护策略、保护后的恢复逻辑
效率相关:轻载效率、重载效率、关断电流、工作电流
可制造性相关:封装、引脚定义的易用性、外围器件敏感度、供货稳定性
你会发现:这些参数不是“说明书里摆出来好看”的,它们几乎都能对应到一个真实问题——你的产品会不会在某次插拔、某次脉冲负载、某个温度角落里翻车。
从技术参数读U8383:它解决的是哪类项目的“痛点组合”?
把升压芯片的价值拆开,本质上就是三个词:效率、稳定、可控。
在很多终端里,升压并不是“主电源”,而是“关键小电源”——例如把电池电压抬到某个轨,给传感器、MCU某个域、背光、驱动或通信模块供电。它的功耗不一定最大,但一旦不稳,就会把整机拖下水。
以U8383这类升压芯片为核心时,工程上最常见的期待通常是:
1)输入电压可能波动很大
例如电池从满电到低电,或者前级电源有压降,你希望升压在较宽输入条件下仍能工作,并且不会在临界点反复启动、抖动。
2)负载形态不“温柔”
真实负载往往是脉冲式的:无线发射瞬间拉电流、马达启动瞬间冲击、LED调光带来的快速变化。你需要芯片的环路响应和限流策略能兜住这些瞬态。
3)你关心的不只是效率,还有温升与电池续航
效率不是“宣传数字”,而是温升、续航、壳体手感、甚至EMI余量的来源。尤其在小体积设备里,效率的差距会被温升放大。
4)外围器件和布局容错要高
同样是升压,有的方案对电感、输出电容ESR、走线环路极其敏感;有的方案更“好伺候”。量产时,后者往往省掉最多的工程沟通成本。
如果你现在手上是类似的项目画像,那么用“技术参数”去读U8383,就不是看热闹,而是在做风险筛选。
典型应用怎么落地:别把电路画出来就以为结束了
升压电路的典型结构大家都熟:电感、开关节点、二极管/同步整流(取决于架构)、输出电容、反馈分压、补偿(若需要)、输入旁路。
但落地时最容易栽在三件事上:
电感选型:不是“电感越大越稳”,而是要结合开关频率、峰值电流、饱和电流余量、DCR损耗一起算
输出电容:容量、ESR、纹波电流能力直接影响纹波与瞬态
反馈与布局:反馈走线如果靠近SW节点,纹波会被“注入”到反馈里,表现为抖动、噪声甚至异常调节
实际操作上,一个更稳的做法是:先把目标拆成数字,再去倒推器件。
举个常见的倒推思路(不绑定具体参数数值):
目标:输出电压Vout、峰值负载Iout_peak、平均负载Iout_avg
输入最低电压Vin_min决定占空比与峰值电流压力
根据允许纹波ΔVout设定输出电容组合
根据效率目标与温升预算,控制电感损耗与开关损耗
根据瞬态指标决定电容与环路补偿策略(若芯片为内部补偿,更多是选电容ESR与布局配合)
你会发现:选芯片只是第一步,真正决定“这路电源像不像样”的,是你能不能用参数把这些选择合理化。

选型对比时,U8383应该拿什么去比?
很多选型对比会陷入“某某牌子更大牌”“某某参数更大”的争论。但工程视角更建议比三类东西:
1)在你的Vin/Vout/负载范围内,效率曲线是否更贴合
如果你的产品90%的时间在轻载待机,轻载效率与静态电流往往比满载效率更重要。
相反,如果你是常年高负载(比如持续点亮、持续发射),热与满载效率更关键。
2)在瞬态负载下,电压跌落与恢复时间是否可控
一些芯片标称能输出很大电流,但瞬态一来电压掉得更狠,导致后级复位。看“能不能拉得动”不如看“拉动时电压稳不稳”。
3)保护策略是否符合你的系统逻辑
过流保护是打嗝式、限流式还是关断式?短路后自动恢复还是需要重新使能?
这些决定了产品异常时是“自愈”还是“死机”,量产投诉往往就出在这里。
当你把对比维度从“参数堆叠”换成“系统行为”,很多选择会一下子清晰起来。
设计注意事项:把常见翻车点提前写在纸上
如果你希望升压这块在调试阶段少走弯路,下面这些要点值得在画板前就确认:
1)SW节点面积越小越好,回路越紧凑越好
高di/dt回路(芯片开关管—电感—输出电容—地)必须短、粗、闭合。
这是减少EMI与纹波的最有效手段之一,比你后面贴磁珠更直接。
2)输入旁路电容要“贴身”
输入电容位置不对,芯片会在开关瞬间从长走线“抢电”,导致输入振铃、工作不稳,甚至触发欠压。
3)反馈分压远离噪声源,必要时加RC小滤波
反馈线最怕挨着SW走,等于把噪声直接送进控制环路。
很多“输出电压不稳”的问题,本质是布局问题,不是芯片不行。
4)电感饱和电流要留余量
升压在低输入电压、高输出功率时,电感峰值电流会显著上升。饱和了就会出现效率骤降、发热、噪声、甚至保护动作。
5)热设计别只看芯片,也要看二极管/电感/电容
升压里发热的大户常常不是芯片本体,而是功率二极管(若为非同步)和电感。
你把芯片散热焊盘铺得再大,电感烫手也一样影响可靠性。
功耗与效率:别只追一个“最高点”,要追“可用区间”
工程上真正有意义的效率,是在你产品“最常工作”的那段区间里保持体面。
建议你在评估U8383这类升压方案时,至少做三段测试:
轻载段:看静态电流、是否有间歇工作模式引起的纹波或啸叫
典型负载段:看效率与温升的平衡点
峰值段:看限流是否提前、输出是否塌陷、保护是否符合预期
如果你只拿某个负载点跑出一个漂亮数字,那更像宣传,不像工程评估。真正的好方案,是你怎么测都“不惊喜但很踏实”。
封装与供货:工程落地最现实的一关
在项目节奏紧的时候,封装和供货往往比“参数再高一点”更关键:
封装越通用,替代与备选越容易
引脚功能越清晰(使能、反馈、地与功率地等),布局与调试越省心
供货稳定意味着BOM风险更低,量产排期更可控
很多团队吃过的亏是:电源方案在样机阶段表现很好,结果量产时某颗关键芯片交期不可控,被迫临时换料,导致重新验证、重新过EMC、重新打样。电源器件的“供应确定性”,本质上也是可靠性的一部分。
把U8383放进更大的趋势里:高效、低功耗、小型化正在变成硬标准
到2026年,你会明显感觉到一个变化:终端不再只追“能跑”,而是追“续航更久、温升更低、空间更省、体验更稳”。
这会把升压芯片的角色推到更前面——它不是“电源小配角”,而是决定整机体验的基础设施:
低功耗设备越来越多,轻载效率与待机电流越来越重要
小型化、薄型化让热设计更困难,效率与损耗更敏感
无线与高速接口普及,电源噪声与瞬态稳定性直接影响通信质量
量产速度更快,外围器件容错与布局可复用性会成为工程优势
你会发现:当这些趋势叠加,选一颗“参数看着合适”的芯片远远不够,你需要的是一套“在系统里表现可预测”的电源方案。
写在最后:技术参数不是冷冰冰的数字,是你对产品稳定性的提前承诺
看升压芯片的技术参数,其实是在回答一个问题:这路电源在真实世界里,会不会给你添麻烦?
如果你正在做一款对续航、温升、稳定性都有要求的产品,建议你以U8383为起点,把评估重点放在三件事上:在你的工作区间里效率是否稳定、在你的负载突变里电压是否扛得住、在你的布局与器件偏差里是否依然可控。
你现在的项目是哪一类升压场景:电池供电?USB供电?给LED还是给通信模块?负载是持续还是脉冲?把这些信息补充出来,我可以按你的实际Vin/Vout/负载曲线,把应用电路、器件选型和测试清单一起整理成可直接开干的版本。
