同样是把12V降到5V，有人用着用着就发热、掉压、纹波大；也有人一套方案从样机做到量产，稳定得像“没存在感”。

差别往往不在“会不会降压”，而在你有没有选对那颗芯片、选对那个封装，以及你是否理解它在轻负载、噪声、保护机制这些细节上的性格。

今天就围绕一个高频出现的关键词展开：12V转5V的8脚降压芯片——AH8027C，以及它的SOP-8封装到底适合哪些场景。

很多人问“12V转5V降压芯片8脚有哪几种”，其实在你手里的这套资料里，真正明确给出的8脚方案只有一个方向：AH8027的衍生型号里，AH8027C采用SOP-8封装。

也就是说，如果你此刻的目标是“8脚封装 + 12V转5V”，那么讨论就可以更聚焦：把AH8027C看懂、把它用对，比“到处搜一堆型号表”更能解决问题。

先把AH8027这颗芯片的核心能力捋清楚

AH8027是一款降压型（DC-DC）芯片，适合在需要较高输出电流的12V转5V应用中使用。它的关键参数在资料里写得很清楚：

• 输入电压范围：3.7V–28V（也有描述为可适应3.7V–24V的应用场景）

• 输出电压：2.5V–15V可调（也提到可提供3V、3.3V、5V等固定输出，并保持较高精度，误差小于±2%）

• 输出电流：2000mA以内可调；另有描述为600mA–3A（典型值），并且在12V转5V应用中常见1A–3A需求

• 效率：最高可达95%

• 开关频率：1.4MHz

• 轻负载策略：轻负载时调节器采用低频率操作以保持高效率，同时保持输出纹波小

• 保护功能：输入欠压锁定、热防护、过流保护、启动电流逃逸保护等

• ESD：8KV HBM（人体模式）

• 推荐电容：建议10uF做电源滤波以提升稳定性

你会发现，它不是那种“只管把电压降下来”的粗线条芯片；它在效率、纹波、轻负载表现以及保护完整性上，都更接近“能上项目”的方案。

为什么12V转5V更推荐DC-DC，而不是LDO？

资料里给了一个非常典型、也很实用的判断逻辑：

• 12V转5V，通常需要较高输出电流（1A、2A、3A这类）

• LDO在高电流或特殊要求场景下往往不合适

• 需要更高效率、稳定性时，DC-DC降压芯片是更适合的选择

换句话说，如果你只是给MCU、传感器这类小电流模块供电，12V转3.3V可能更常见用LDO；但一旦是12V转5V还要“带负载”，比如多个模块、外设、通讯设备等，DC-DC就更像是“正解”。

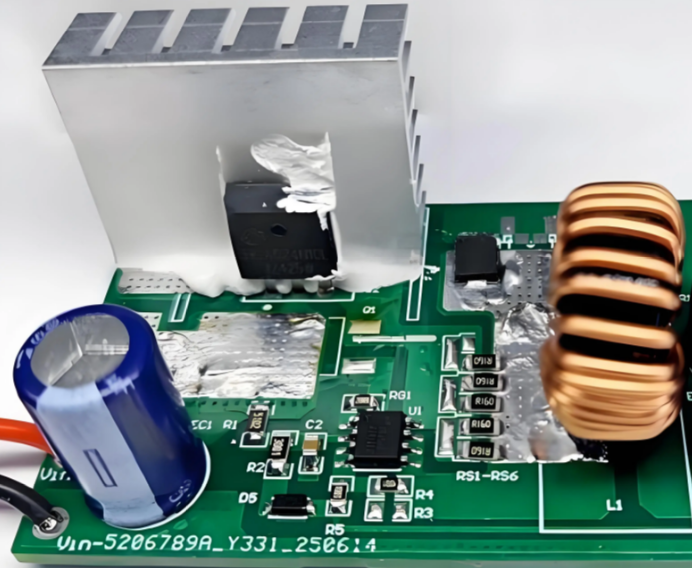

8脚的AH8027C：SOP-8封装意味着什么？

资料里明确写到：AH8027有不同封装选项，其中：

• AH8027：SOT23-6封装

• AH8027A：SOT23-5封装

• AH8027B：SOT23-3封装

• AH8027C：SOP-8封装

也就是说，你要的“8脚”对应的是AH8027C这一支。

那SOP-8在工程上通常带来的直观感受是什么？一句话：更“稳妥”、更“好做板”，也更适合把外围和走线安排得从容一些。

当你在做12V转5V、并且电流上到1A、2A甚至往3A靠时，布局布线、散热、抗干扰都会逐渐从“能用”变成“必须严谨”。SOP-8这种封装的存在价值，就在于它让你在同样的电路功能下，有更大的设计余量。

当然，封装选择不是越大越好，而是要匹配你的产品形态：

• 极致小体积、空间紧张、负载不大：可能会倾向更小封装

• 希望布板更从容、可制造性更好、对稳定性要求更高：SOP-8会更合拍

AH8027C在12V转5V上，适合哪些典型场景？

资料里给了很多常用输出组合，例如：24V转5V、12V转5V、12V转3.3V、12V转4.2V等，并强调在12V转5V中常见较高输出电流需求。

所以把它落到应用层面，你可以用一个很务实的标准去判断是否合适：

1）你的输入是否在范围内

AH8027的输入范围覆盖3.7V–28V。12V系统属于典型工况，余量充足。

2）你的输出是否在它的能力区间

输出支持2.5V–15V可调，并且资料中多次提到5V作为常见固定输出之一。

3）你是否关心效率与发热

最高95%效率意味着它在相同负载下更不“浪费电”。尤其当你从12V拉出5V、负载又不小，效率几乎直接影响发热、可靠性和整机寿命。

4）你是否在意纹波与噪声

资料强调“输出纹波小”“高纹波抑制”，并给出建议电容10uF。对一些对电源敏感的模块来说，这类信息比“能不能输出5V”更关键。

5）你是否会遇到轻负载工况

很多设备并不是一直满载运行：待机、低功耗、间歇工作都属于轻负载状态。AH8027提到轻负载时采用低频率操作以保持高效率，同时保持输出纹波小——这类策略决定了你的设备在“看似没怎么用电”的时候，是否依旧稳定、省电、温度低。

别忽略“保护能力”：它决定了你的方案是否能扛住现场

资料里列出了一组很典型的保护功能：

• 输入欠压锁定：输入异常时避免工作在危险区间

• 热防护：过热时保护芯片与系统

• 过流保护：负载异常或短路风险时自我保护

• 启动电流逃逸保护：启动阶段的异常电流防护

• ESD 8KV HBM：对静电环境更友好

这些看似“锦上添花”的条目，往往是量产后最值钱的部分。因为真正把你拉垮的，不是实验室里那几次正常开机，而是现场的电源波动、负载突变、插拔、静电、温升叠加。

AH8027C这类方案的意义，不是让你在样机上“点亮5V”，而是让你在复杂环境里“持续输出5V”。

一句话总结：如果你要“12V转5V + 8脚封装”，AH8027C就是当前材料里最明确的答案

关于“12V转5V降压芯片8脚有哪几种”，在现有资料范围内，能被明确指向的8脚型号就是：AH8027C（SOP-8）。

而围绕它的选择逻辑也很清晰：当你需要较高输出电流、在意效率与纹波、同时希望方案具备欠压/过流/过热/ESD等防护能力时，AH8027这一类DC-DC降压芯片更适合做“稳定供电”的底座。

你正在做的12V转5V项目，目标电流是1A、2A还是3A？更在意体积还是更在意温升和噪声？
