做电源设计的人大多都有过这种时刻：板子功能都对，通信也通，电机也转，但系统就是“偶发重启”“莫名发热”“噪声干扰一片”。你以为是程序问题，最后发现根源常常在电源链路上。

尤其当你把目光锁定到“降压”这一段——P1785这类降压DC-DC芯片，很多人第一反应是：不就是把电压从高变低吗？但真正决定稳定性、效率、噪声与成本的，恰恰是你对DC-DC工作机理的理解，以及你在LDO与DC-DC之间的取舍。

这篇就围绕“降压DC-DC（以P1785为主题）”，把核心逻辑讲清：它到底靠什么稳压？它和LDO的差别在哪里？工程上又该怎么选、怎么用。

先把问题说透：LDO和DC-DC到底差在哪？

很多选型纠结，根源其实只有一句话：

LDO是“线性消耗”，DC-DC是“开关转换”。

两者都能稳压，但实现路径完全不同，带来的性能侧重点也完全不同。

LDO：用“调阻”把电压稳住

线性稳压（LDO）的核心，是通过调整内部调整管的阻抗，配合负反馈，把输出电压拉回设定值。

你可以把它理解成“水龙头”：外部水压（输入电压）变化、用水量（负载电流）变化时，龙头开度（调整管阻抗）跟着变，让出水压力（输出电压）尽量恒定。

它的优点很明确：

• 电路简单、外围器件少：通常只要两个电容（常见是2个1uF）加一个LDO芯片

• 输出纹波小、噪声低

• 负载响应快

但它也有硬伤：

• 效率低，尤其是输入输出压差大时

• 只能降压，不能升压

• 输出电流能力有限（往往到几A已是上限，且与输入输出压差有关）

更关键的是：传统线性稳压器（比如78xx）对压差要求更苛刻，常需要输入比输出高2V~3V以上；而LDO就是为了“低压差也能稳”而出现的。但低压差解决了“能不能稳”，没解决“效率高不高”。

DC-DC：用“开关+能量存储”把电压换掉

开关电源DC-DC的本质，是一个高频开关系统：靠调节占空比或工作频率，让电感、电容把“脉冲能量”变成稳定直流输出。

典型实现会涉及这些关键器件/模块组合：

• 调节芯片（控制占空比/频率）

• 电感（能量存储与释放）

• 二极管、三极管（开关路径与续流路径）

• 输入/输出电容（滤波与瞬态支撑）

如果说LDO像“水龙头调小一点”，DC-DC更像“用机械装置把高压水转成低压水”，能量不是白白烧掉，而是被转换到你需要的电压档位上。

因此它的优势也很直接：

• 效率高，特别是输入输出相差大时优势明显

• 输入电压范围更宽

• 既能降压也能升压（取决于拓扑）

代价同样清晰：

• 外围器件多，电路更复杂，成本更高

• 输出纹波与开关噪声更大

• 负载响应通常不如LDO“干净利落”

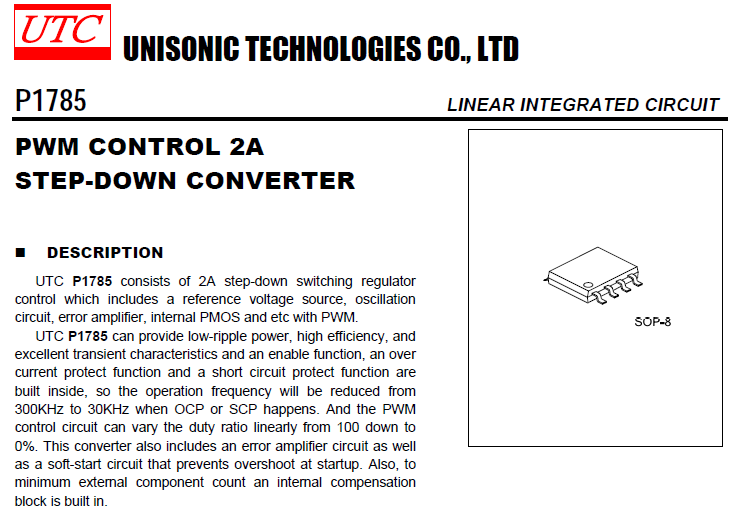

回到P1785：为什么它属于“降压DC-DC”的核心场景？

参考材料里把DC-DC分为三类：BUCK（降压）、BOOST（升压）、BUCK/BOOST（升降压）。P1785作为“降压DC-DC”，对应的就是BUCK这条线路：把较高的直流电压转换为较低、稳定的直流输出。

工程里最常见的需求是什么？不是“我能不能把电压降下来”，而是：

• 输入输出差得多：比如12V到5V、24V到5V、12V到3.3V

• 负载电流不小：通信模块、工控板卡、轨交设备、矿业/军工类系统里，电源链路往往不止几十毫安那么简单

• 希望整体温升可控：效率一低，热就上来，可靠性就下去

这也是为什么当你把P1785放进“降压链路”里，它的价值不在于“降压”二字，而在于DC-DC这套机制在效率与功率上的天然优势。

别急着选芯片，先选路线：降压场景下，什么时候用DC-DC，什么时候用LDO？

很多设计“翻车”，不是芯片不好，而是路线选错了。

你可以用下面几条做快速判断：

1）输入输出电压差大：优先DC-DC

材料已经点得很清楚：输入输出相距比较大时，LDO效率会很低；DC-DC在这种情况下效率更高。

2）噪声/纹波极敏感：优先LDO，或“DC-DC后接LDO”

DC-DC开关噪声大是硬属性。材料也提到：为了提高开关DC-DC的精度，很多应用会在DC-DC后端接LDO。

这条组合拳很常见：前级先高效降压，后级再用LDO把纹波与噪声“打磨干净”。

3）成本与复杂度：LDO更省心，DC-DC更费设计

LDO外围少、电路简单、成本低；DC-DC外围多、电路复杂、成本高——这不是理论，是你每一次画原理图、布线、调试、EMI整改都会体会到的现实。

4）输出电流与功率需求：电流越大越偏向DC-DC

材料指出：LDO输出电流有限；DC-DC输出电流高、功率大。

当你预期负载上到“几百毫安到数安”的量级时，DC-DC常常不是“更好”，而是“更稳妥”。

把DC-DC的“典型BUCK电路”看懂，你就理解了P1785该怎么被正确使用

参考材料给了一个典型BUCK框架，里面的每个点，其实都决定了你最后的稳定性与噪声表现：

• 输入/输出电容：决定输入侧冲击电流与输出侧纹波/瞬态支撑

• FREQ频率设置：决定开关频率，频率越高体积可能更小，但开关损耗与噪声特性也会变化

• EN使能：决定上电时序与系统控制逻辑

• FB反馈电阻：决定输出电压设定（DC-DC一般可调型，多通过FB反馈电阻调节）

• SW节点：开关节点，噪声与干扰的“风暴中心”

• 续流二极管与电感：能量转换的核心路径

• BST电容：与驱动相关

• COMP补偿：关系到环路稳定性与动态响应

你会发现：DC-DC看起来“器件多”，但它并不是为了复杂而复杂，它是在用一套能量转换系统，换取更高效率与更强负载能力。理解这些节点，也就理解了你为什么需要谨慎布局、为什么需要正确的反馈与补偿。

PWM、PFM与自动切换：你在意的其实是“轻载表现”和“效率曲线”

参考材料提到三种调节策略：

• PWM：效率高，并具备良好的输出电压纹波和噪声表现

• PFM：特别在小负载时耗电量小

• PWM/PFM转换：小负载用PFM，重负载自动切到PWM

这对实际产品意味着什么？

同一颗降压DC-DC（包括P1785这类芯片），在“轻载待机”和“重载工作”两种状态下，你真正关心的是两件事：

• 轻载时别太耗电（否则待机功耗上不去指标）

• 重载时效率别崩、纹波别炸、温升别失控

所以你在评估一颗降压DC-DC时，本质是在评估它在不同负载区间的综合表现：轻载策略、重载效率、纹波与噪声、以及负载变化时的稳定性。

最后把话说回“选型标准”：你真正要权衡的是四个字——成本、效率、噪声、性能

材料最后的总结非常工程化：升压一定选DC-DC；降压时，DC-DC还是LDO，要在成本、效率、噪声和性能上比较。

如果你正在考虑把P1785放进方案里，可以把它放回这个框架里审视：

• 你的输入输出差有多大？（差越大，越需要DC-DC的效率优势）

• 你的负载电流有多大、波动有多剧烈？（越大越偏向DC-DC）

• 你对噪声与纹波的容忍度有多高？（敏感就考虑后级再加LDO）

• 你能接受多少外围与调试成本？（DC-DC的“省电”常常要用“设计投入”换）

电源设计从来不是“参数堆砌”，而是“系统取舍”。把这套取舍想清楚，你再看P1785，就不会只把它当成“一个降压芯片”，而会把它当成你整个电源架构里最关键的一块拼图。
