你有没有遇到过这种场景：同一台设备，接上车载电源、适配器、甚至一段“电压不太稳”的供电线，系统就开始重启、掉线、噪声变大；明明标称是5V供电，实际一上负载就变成4.7V、4.6V，越跑越不对劲。

电源这件事，最容易被忽略，也最容易在关键时刻把整套系统“掀桌”。

今天我们就围绕“5V大电流供电”这个常见需求，把dcdc降压芯片的核心技术点讲透：从宽输入电压、到同步降压、到100%占空比、低EMI与保护机制，它到底是怎么把不确定的输入，变成可用、稳定、可控的输出。

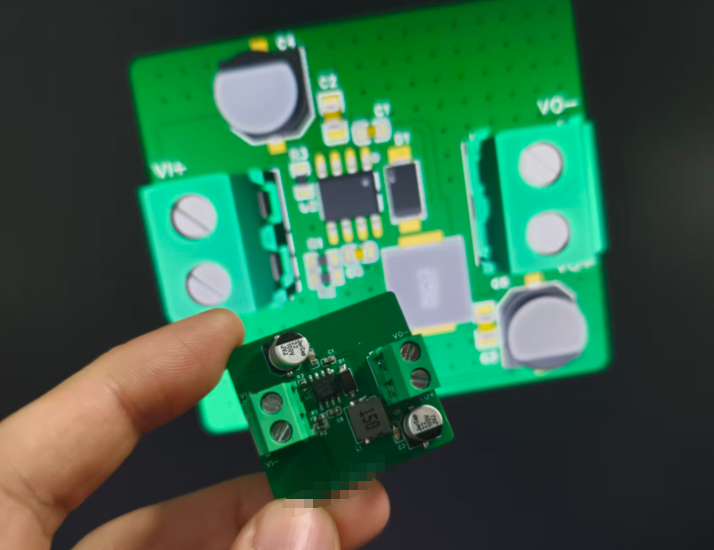

先把关键指标讲清楚：你在选的是哪类DCDC？

参考材料里给出的这类芯片，有一个非常明确的轮廓：

• 输入电压范围：4.5V到36V

• 输出能力：可提供3A连续输出电流

• 拓扑特性：同步降压恒压（材料的概述如此描述）

• 关键能力：支持100%占空比，可实现5V输入5V输出

• 工程属性：低EMI特征、保护齐全、外部器件少、封装紧凑（如ESOP8）

材料还给了一个具体型号例子：SL1585B，并补充了它的工程细节：500kHz开关频率、打嗝模式短路保护、过流限制、可编程输出过压保护、热关机、轻载高效的DCM模式、集成软启动、内部低RDS(ON) MOSFET（120/80mΩ）、输出可从0.925V调节、恒定准时模式等。

这些点拼起来，其实就是一句话：它不是“把电压降下来”这么简单，而是把“效率、稳定性、抗干扰、异常保护、落地成本”都一并打包解决。

宽电压输入：为什么4.5V-36V是一个很实用的范围？

4.5V-36V覆盖了大量真实供电场景：比如车载系统、电源适配器变化、通信设备的供电环境、以及各种带电池或分布式供电的设备。

当输入范围变宽，你最担心的通常不是“能不能降压”，而是两件事：

1）输入变化时，输出是否还能稳得住

2）输入很接近输出时，系统会不会“掉压”导致5V不够用

这就引出材料里的一个重点：100%占空比。

100%占空比：为什么它能实现“5V输入5V输出”？

在降压转换里，很多人误以为“降压芯片就只能降，不能等于”。但材料明确写到：支持100%占空比，实现5V输入5V输出。

这句话的工程含义是：当输入电压已经接近你想要的输出电压时，控制器允许开关管几乎一直导通，让输出尽可能“贴着输入走”，把额外损耗和压差压到最低。

这在很多场景很关键——比如你输入是5V，但前端线损、接口压降、瞬态电流一上来，输入可能就不再是一个“完美的5.00V”。如果芯片不支持高占空比，输出端更容易出现“你以为是5V，实际只有4点几”的情况，最后表现出来就是CPU莫名复位、通信模块掉线、音频底噪上升。

所以，100%占空比不是“参数表里的一个小字”，它是系统在边缘电压条件下还能继续稳定工作的底气。

同步降压与效率：它为什么值得被写进“核心卖点”？

材料中强调了“同步降压技术，提高转换效率，降低功耗”。

同步降压的核心价值在于：通过同步整流方式降低导通损耗，从而让效率更高、发热更低。工程上你会直观感受到两件事：

• 同样的输出电流下，温升更可控

• 让器件“更小体积、更高功率密度”的设计成为可能

这也和材料里的“紧凑封装（如ESOP8）”形成互相支撑：封装越紧凑，热与功耗越敏感；效率越高，越能支撑小封装实现稳定输出。

另外，SL1585B还给出了内部MOSFET的低RDS(ON)（120/80mΩ），这同样在指向“导通损耗低、效率更好、发热更小”的工程目标。

低EMI：为什么电源的“安静”，比你想象得更重要？

材料里有一句非常工程化的描述：通过良好控制的开关边缘实现低EMI特征，减少对周围电路的干扰。

这句话背后是很多研发团队的“隐性成本”。

因为EMI不是你仿真里看一眼就结束的事情，它往往是产品后期最折磨人的一类问题：无线模块性能波动、音频有杂音、触摸误触、传感器数据飘、甚至整机认证不过。你最后会发现，罪魁祸首可能不是主控、不是射频，而是电源开关波形的边缘太“硬”、噪声耦合路径太多。

低EMI特征的价值就在这里：它不是让你“完全没有噪声”，而是让电源的干扰更可控、更容易通过布局布线与滤波去消化，减少你在联调阶段被反复拉扯的概率。

保护机制：电源芯片的“可靠”，来自对异常的默认预案

材料里列出的保护非常完整，而且不是泛泛而谈：

• 可编程输出过压保护

• 打嗝模式下的短路保护

• 内置过电流限制

• 热关机

• 恒定开启时间模式（以及恒定准时模式表述）

这些保护的意义，是让系统在“不可避免的异常”里不至于把问题扩大。

比如短路：不是所有短路都是人为，有可能是接口插拔瞬态、线材老化、外设损坏。打嗝模式下的短路保护，本质是一种自我恢复尝试：让芯片在检测到异常后周期性重试，避免持续大电流把温度拉爆，把板子烧黑。

再比如热关机：它听起来像“停掉输出”，但实际上它是在保护你的系统边界——你可以接受设备暂时停止工作，但你很难接受设备永久损坏甚至引发安全风险。

当你把产品交付给真实用户环境，保护机制就是“产品能不能扛住不可控世界”的核心。

外部器件与封装：成本不只看单价，更看系统代价

材料里提到：需要最少数量的现成标准外部组件，同时采用紧凑封装（ESOP8）。

很多人计算成本只看芯片单价，但工程里真正的成本，往往来自：

• 外部器件数量与采购复杂度

• PCB面积占用

• 调试时间与返工风险

• EMI整改与认证成本

• 故障率带来的售后成本

“外部组件少、封装紧凑”这类描述，通常意味着：方案集成度高、落地更快、BOM更收敛，也更适合需要快速迭代的项目节奏。

典型应用为什么集中在车载、通信与娱乐设备？

参考材料列出的典型应用包括：

• 汽车娱乐系统

• 无线和DSL调制解调器

• 电脑娱乐设备（游戏机、平板电脑等）

• 汽车充电器

这些场景共同点很明显：负载波动大、供电环境复杂、对稳定性和干扰敏感。

车载电源环境尤其“脾气差”，输入波动、瞬态、噪声都更常见；通信设备对电源噪声敏感，供电不稳会直接映射成吞吐下降、掉线、误码；娱乐设备则对用户体验敏感——死机、重启、噪声，都是“零容忍”。

所以你会看到这类“宽输入 + 大电流 + 低EMI + 保护齐全”的电源芯片，经常出现在这些领域：它们不是为了“能用”，而是为了“长期稳定地用”。

把参数读成工程决策：你真正该抓住的几条主线

如果你正在为5V大电流供电挑选或评估一颗DCDC降压芯片，参考材料里这些信息可以直接转化为工程上的判断框架：

1）输入范围决定适配性

4.5V-36V意味着它能覆盖更多供电来源，前端设计更灵活。

2）100%占空比决定边缘场景的可用性

尤其是“输入接近输出”时，能不能仍然保住5V，是系统稳定的底线。

3）同步降压与低RDS(ON)决定热与效率的天花板

效率高，意味着更小的散热压力、更高的功率密度，也意味着更容易做紧凑方案。

4）低EMI决定联调与量产的稳定成本

不是让你“永远不整改”，而是让整改空间更大、路径更可控。

5）保护决定产品在真实世界里的生存率

短路、过流、过压、过热不是小概率事件，保护是默认配置，而不是锦上添花。

电源从来不是配角，它决定系统的“上限”与“下限”

很多系统问题，最后都能追溯到电源：不是电压不够，就是噪声太大；不是瞬态扛不住，就是温升过高；不是启动不稳，就是异常没保护。

而一颗优秀的DCDC降压芯片，价值就在于把这些“麻烦”提前收进设计里：宽输入、稳定输出、低EMI、保护齐全、外部器件少——它让你把精力真正放回产品功能，而不是不停救火。

如果你也在做车载电源、通信设备供电、或需要稳定5V大电流输出的系统，你更关心的是宽压适配、低EMI，还是边缘输入下的5V稳定性？
