在工业自动化和汽车电子领域，电源管理模块的设计往往需要在性能、成本和可靠性之间取得平衡。当面对24V工业总线电压或汽车电气系统电压需要转换为5V电压为控制电路供电时，MC34063这款经典开关电源芯片展现出其独特价值。它能够以极低的成本实现高达80%以上的转换效率，并且输入电压可承受30V甚至40V的范围，非常适合对成本敏感且环境苛刻的应用场景。

MC34063芯片的核心工作机制

MC34063本质上是一个直流-直流转换控制器，其内部集成了电压参考源、振荡器、比较器和开关管驱动电路。可以将它理解为一个高效的“电力调度员”：通过快速开关的方式，控制电能从输入端到输出端的输送节奏，从而实现降压变换。这种开关动作由内部振荡器决定，通过外部电容可在100赫兹到100千赫兹的宽频率范围内调整。

具体到降压应用（专业术语称为Buck变换器），其工作过程如同使用一个高速水龙头对粗大的水流进行脉冲式控制。当内部开关管导通时，输入电压连接到一个储能电感和输出电容上，电感如同被快速注入能量的线圈，电流逐渐增大并储存磁能；当开关管关闭时，电感为了维持电流连续性，会通过续流二极管（或MOS管）形成新的回路，释放储存的能量继续为输出电容充电。通过周而复始地快速切换，最终在输出端得到一个稳定且低于输入电压的直流电。

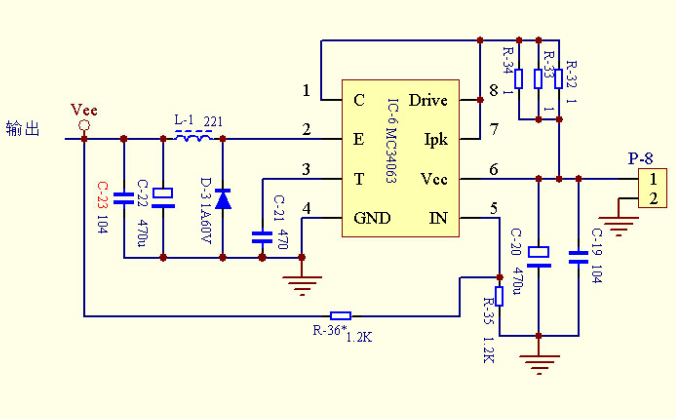

24V转5V电路的关键设计要点

设计一个稳定的24V转5V电路，外围元件的选型至关重要。首先是分压电阻网络，它们的作用类似于给输出电压安装了一对“监视眼睛”。通过将输出电压按比例分压后与芯片内部的1.25V基准电压进行比较，从而精确控制开关动作以维持输出电压稳定。假设需要输出5V电压，通过恰当选择两个电阻的阻值比例，使分压点电压恰好等于1.25V，电路即可实现自动调节。

其次是储能电感和滤波电容的选择，它们共同构成了平滑电流波形的“蓄水池与滤网”。电感值的大小会影响电流的连续性和纹波大小，而输出电容则负责吸收高频噪声并提供瞬时电流。设计中通常还会加入LC二级滤波电路，这能进一步净化电源质量，有效消除电感放电瞬间产生的电压毛刺。

限流保护与效率优化措施

为了保证电源系统的可靠性，过流保护电路不可或缺。通过在芯片的峰值电流限制端（7脚）串联一个小阻值电阻（Rsc），可以设定电流阈值。当电流超过330毫伏除以该电阻值所得的电流时，芯片会限制开关动作，保护自身和后续电路不受损害。这相当于为电源系统安装了一个自动保险阀。

提升效率的另一个关键点是续流元件的选择。传统二极管会产生约0.7伏的正向压降，在电流较大时损耗可观。采用正向导通电压仅0.3-0.5伏的肖特基二极管，可以显著降低这部分损耗。更进一步，还可以使用MOS管来替代二极管进行同步整流，这如同将一扇沉重的单向门换成能够双向自动感应的轻便门，导通损耗可以降至更低，从而将整体效率提升到新的高度。

实际应用场景与优势

在实际应用中，例如公共汽车到站提醒器这类对成本极其敏感的设备，MC34063能够直接将车辆提供的24V电源转换为5V，为主控单片机供电。与传统的线性稳压器LM7805相比，它不仅能够承受更高的输入电压，而且转换效率更高，避免了线性稳压器在高压差时严重的发热问题，真正实现了在有限成本内满足性能要求。

在更为严苛的工业环境下，如PLC控制系统中，MC34063将24V工业标准电源转换为5V或3.3V，为微处理器、传感器和各种接口芯片供电。芯片内置的过温和短路保护功能，如同为电源模块配备了坚强的“免疫系统”，确保了设备在高温、高湿等极端工业环境下的持续稳定运行，大大提升了整个控制系统的整体可靠性。

同样，在电压波动显著的汽车电子领域，MC34063宽达40V的输入电压承受范围，使其能够从容应对汽车电瓶在冷启动或负载突变时可能出现的电压波动。这种稳健的特性使其能够胜任为车载娱乐系统、传感器模块等设备提供纯净、稳定低压电源的任务。

综上所述，基于MC34063的24V转5V电路设计，通过理解其核心工作原理，精心配置外围元件，并采取有效的保护和效率优化措施，能够构建出既经济实用又稳定可靠的电源解决方案。这种设计思路在成本与性能并重的工业控制和汽车电子领域，将继续发挥着重要作用。
