当你的智能门锁无需频繁更换电池就能安然守护家门一整年，当你佩戴的健康手环在一次充电后便能持续监测一周的心率与睡眠，当你家中那些看似不起眼的传感器默默工作数年而不“罢工”，你是否思考过，这些超长续航的奇迹背后，是谁在无声地提供着能量“脉搏”？

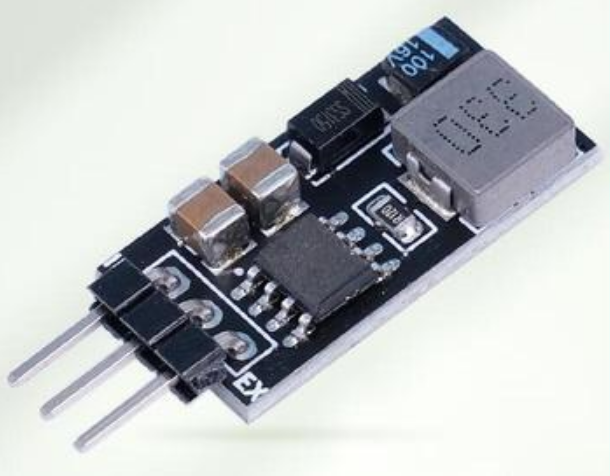

答案，或许就藏在一枚枚比指甲盖还小的芯片里——国产小电流dcdc降压芯片。它们并非舞台中央的明星处理器，却是决定无数电子设备生命线的心脏与血管。今天，我们不妨深入其核心，看看这些“国产心脏”究竟如何支撑起一个日益低功耗、微型化的智能世界。

从“能用”到“精妙”：一场关于功耗的极限竞赛

在电池供电设备主宰的时代，续航是产品的生命线，而静态功耗则是那条生命线的“水龙头”。所谓静态电流，简单说就是芯片在待机或轻载工作时，自身消耗的电流。这个数值越低，设备在睡眠或待机时的“漏电”就越少，续航自然就越长。

过去，这一领域的核心技术话语权长期掌握在国际巨头手中。但如今，国产芯片正以惊人的速度追赶并实现超越。以圣邦微的SGM61220为例，其静态功耗可低至30微安（μA），这一指标已足以与国际大厂如德州仪器（TI）的TPS54202等明星产品正面较量，彰显了国产芯片在低功耗设计上的深厚功底。

技术的竞赛永无止境。更进一步，我们看到如CS5501R这样的国产芯片，已将静态电流压榨至6μA，而IU5510S更是实现了小于3μA的极致低功耗。别小看这几微安的差距——在智能门锁、无线传感器节点这类常年99%时间处于休眠状态的设备中，这点微小的功耗优化，可能就是电池寿命从一年延长到三年的关键一跃。

不仅是省电：效率、集成与可靠性的三重奏

低静态电流只是故事的开始。一颗优秀的小电流降压芯片，必须是效率、集成度与可靠性的完美合奏。

首先是转换效率。高效的功率转换意味着更少的能量在芯片内部以热量的形式浪费掉。例如CS5501R，其最高转换效率可达95%。在高效率的背后，是精妙的控制模式。许多先进芯片，如CS5501R和CS5503，采用了PWM（脉冲宽度调制）与PFM（脉冲频率调制）自动切换技术。简单来说，当设备需要大功率输出时（如传感器正在上传数据），芯片采用PWM模式以保证稳定和低纹波；当设备处于轻载或待机时，则自动切换到PFM模式，大幅降低开关损耗，维持超高轻载效率。这种“聪明”的适应性，确保了从满载到空载全区间的高效运行。

其次是高度集成与简化设计。对于空间寸土寸金的便携设备而言，外围电路越简单越好。像SL3037B这类芯片，直接内置了功率MOSFET（金属氧化物半导体场效应晶体管），构成单片降压解决方案。这意味着工程师无需再外接复杂的功率管，只需搭配简单的电感和电容，即可构建一个稳定高效的电源电路，极大简化了PCB（印制电路板）布局，缩小了整体方案尺寸。

最后是坚如磐石的可靠性。现代电子设备的工作环境复杂多变，电源的稳定性是系统稳定的基石。国产芯片在这方面同样不遗余力。过压保护、过流保护、过热保护以及逐周期电流限制……这些保护机制被集成在芯片内部，如同为电路系统配备了全天候的“安全卫士”。例如SL3037B的逐周期电流限制功能，能在每个开关周期内实时监控电流，一旦异常立即动作，有效防止故障扩大，保护后级昂贵的核心器件。

潜入场景：国产芯片如何点亮真实世界

技术的价值，最终要在应用中体现。国产小电流DCDC芯片，早已渗透到我们生活的各个角落，解决着那些具体而微的工程难题。

场景一：光模块的“稳定之心”

在高速通信的光模块中，为内部的DSP（数字信号处理器）供电是一项精密挑战。它需要电源极其稳定、纹波极小，且体积必须足够紧凑以塞入狭窄的光模块空间。某光模块客户就曾面临这样的抉择，最终，他们选择了圣邦微的SGM62112。这款芯片不仅完美替代了原有的Richtek RT8055，更提供了PTP（引脚对引脚）兼容功能，让客户无需修改PCB布局就能直接升级替换，极大降低了设计风险和换料成本，保障了高速数据处理的稳定供电。

场景二：分布式系统的“灵活关节”

在工业控制、通信基站等大型系统中，往往采用分布式电源架构。即一个总电源输入后，在板卡各处通过多个小功率DCDC芯片进行二次降压，为不同功能的芯片提供各自所需的精准电压。这种架构降低了单路电源的负载压力，提升了系统可靠性。像SL3037B这样支持宽压输入（5.5-60V）、能提供0.6A电流的芯片，正是此类应用的理想选择。它能灵活地部署在板卡任何需要的地方，将较高的总线电压（如12V、24V）转换为3.3V或5V等低压，为MCU、接口芯片、传感器等“灵活供能”。

场景三：电池设备的“续航管家”

这是国产小电流DCDC芯片的主战场。从智能穿戴设备（手环、手表）、IoT传感器节点，到便携式医疗设备、电子价签，所有依赖电池生存的产品，都对功耗锱铢必较。IU5512、CS5515等针对锂电池电压范围优化的芯片大显身手。它们通过优异的轻载效率（高达92%）和PFM模式，确保设备在大部分监测、休眠时间里几乎“不耗电”，只在唤醒工作的瞬间高效供能，从而将有限的电池能量，转化为尽可能长的使用时间。

场景四：传统设备的“节能改造”

甚至在以交流电为主的白色家电、安防摄像机和智能家居中，低功耗降压芯片也在扮演节能角色。例如，IU5507T这款针对12V系统优化的芯片，静态电流仅6μA，它可用于家电待机电路的供电，或将12V适配器电压转为主板所需的低压。其极低的静态功耗，使得家电在待机时的能耗大幅降低，符合全球日益严格的能耗标准。

宽压输入：应对复杂世界的适应性

值得一提的是，许多国产小电流DCDC芯片具备宽输入电压范围。例如SL3037B支持5.5-60V输入，CS5501R支持3-16V输入。这项特性意味着同一颗芯片可以适应不同数量的电池串联（如单节锂电3.7V、两节7.4V），或应对不稳定的适配器输出电压波动。它为产品设计带来了巨大的灵活性，减少了因输入电压规格变化而需要重新选型、设计的问题，也增强了系统在恶劣电源环境下的生存能力。

尾声：一颗小芯片，背后的大未来

从追赶国际竞品到实现关键技术指标的对标甚至局部超越，从满足基本功能到深入特定场景解决客户痛点，国产小电流DCDC降压芯片的崛起之路，正是中国半导体设计能力稳步提升的一个缩影。它们或许没有SoC那样复杂耀眼，但其重要性——作为电子设备的能量基石——无可替代。

未来，随着物联网设备的进一步海量部署、可穿戴设备的形态持续创新、以及各行各业对智能化与节能化的双重追求，对高性能、高可靠性、超低功耗电源管理芯片的需求只会越来越强烈。国产芯片厂商在深入理解本土市场、快速响应客户需求、提供高性价比方案方面，正展现出独特的优势。

下一次，当你享受智能设备带来的长久续航与稳定体验时，或许可以想到，在这份便捷与安心的背后，有一枚枚来自中国的“匠心芯片”，正在寂静中精准地跳动，为这个数字世界输送着稳定而高效的能量脉搏。它们的存在，让无限连接的世界，运行得更加持久与可靠。
