你有没有想过，当你转动钥匙或按下启动按钮的那一刻，车身内部究竟上演着怎样的“电压交响曲”？从12V电池的跌宕起伏，到车载芯片的稳定心跳，这中间的秘密，往往掌握在一颗不起眼的升降压DC-DC芯片手中。而在车载电子的严苛舞台上，一颗芯片不仅要“能干活”，更要“扛得住折腾”，这几乎是所有工程师心照不宣的共识。

车规级的硬核入场券：不只是升降压

车载电子系统，尤其是车身域控制器（BDCU）和发动机控制单元（ECU），其供电需求远比我们想象的复杂。传统的车载12V系统，其工作电压范围远非稳定。冷车启动时，电池电压可能瞬间跌至6V；而在抛负载（Load Dump）的极端工况下，发电机产生的瞬态电压尖峰可能超过40V。这意味着，为车内MCU、传感器、CAN/LIN收发器等核心器件供电的电源芯片，其输入电压范围必须宽到足以覆盖这些“深渊”与“尖峰”。同时，这些关键负载对输出电压的精度和瞬态响应要求极高，一丝一毫的波动都可能引发通信错误、传感器误判乃至功能失效。

这，就是升降压DC-DC芯片在车载领域真正的价值所在。它像一位经验丰富的“电压调音师”，无论输入乐章（电池电压）如何起伏不定，都能精准输出稳定、纯净的“音符”（如3.3V或5V），确保整辆车的电子系统和谐运转。然而，要拿到这张车规级的“硬核入场券”，仅仅支持宽电压输入是远远不够的。

从“能用”到“可靠”：车载设计的深水区

将一颗升降压芯片放入车内，考验的远不止是电性能参数。

首先，是温度与寿命的极限挑战。发动机舱附近的环境温度可能长期高于85℃，芯片结温的飙升直接关乎系统寿命。一颗合格的汽车级芯片，其热关断阈值可能设定在165℃，但这背后是严苛的散热设计要求。例如，有的芯片数据手册会明确要求，PCB必须在芯片正下方设置至少8个直径0.3mm的散热过孔，将它们密集连接至内层厚达2盎司的铜箔平面上。这绝非“建议”，而是“必须”。我曾参与的一个项目中，初期样机忽略了这项要求，在高温老化测试中，就出现了小概率的间歇性重启故障。直到补钻了这些看似微不足道的散热孔，系统才真正稳定下来。

其次，是电磁兼容性（EMI）的无声战争。汽车内部充斥着各种频率的噪声源，从火花塞的点火干扰到电机驱动的PWM谐波。升降压芯片本身作为开关电源，也是潜在的干扰源。优秀的车规级芯片会提供多种武器应对。例如，允许工程师将开关频率设定为一个固定值（如500kHz），方便在系统层面规划频谱，避开敏感频段。更进一步，一些芯片还集成了“扩频调制”（Spread Spectrum）功能，通过让开关频率在一个小范围内周期性变化，将集中的能量峰值“打散”成宽频谱的低能量噪声，从而显著降低传导和辐射EMI。有实测表明，在433MHz频段，开启扩频功能后，无线接收模块的灵敏度甚至能提升8dB。

再者，是功能安全与系统集成的深度耦合。现代汽车电子追求更高的集成度和可靠性。因此，市面上出现了像英飞凌TLE9461这样的“多面手”芯片。它将升降压控制器、LIN总线收发器、硬件看门狗、多路电压监控等功能全部集成进一个VFQFPN-32封装中。这种高度集成化设计，不仅能将PCB面积减少40%以上，降低BOM成本，更重要的是减少了外部连接点，提升了系统的整体可靠性。当然，这也对设计提出了新要求：当LIN总线需要传输大量诊断数据时，工程师必须提前精心规划报文的分帧与调度逻辑，避免因总线拥堵导致看门狗超时，进而引发不必要的系统复位。

电池供电场景下的“轻功”修炼：静态电流之战

如果说发动机舱附近是“高温高压”的战场，那么对于那些由车载备用电池或低压电池供电的“永远在线”（Always-On）模块，如无钥匙进入、胎压监测或某些低功耗传感器节点，其核心挑战则在于 “静态电流”（Iq）。

在车辆熄火锁闭后，这些模块仍需默默值守，它们的功耗直接决定了车辆停放数周乃至数月后能否正常启动。此时，电源芯片自身的静态电流，以及外围反馈电阻网络、输入电容漏电流等“隐藏功耗”，都变得至关重要。一颗标称230nA超低Iq的芯片，如果为其设置输出电压的分压电阻取值不当（例如使用了阻值过高的电阻），那么流过反馈网络的电流可能会达到芯片自身Iq的十倍以上，使得超低Iq的优势荡然无存。

更深层的优化，有时藏在电容选型里。普通的陶瓷电容（如X7R材质）在施加直流偏压后，会存在一定的漏电流，在5V偏压下可能达到0.5μA级别。而对于追求极致功耗的系统，选用漏电流更低的电容（如X7S材质，漏电流可低至0.05μA）可能就是压垮骆驼的最后一根稻草。曾有团队为了寻找那额外1.2μA的待机电流消耗根源，排查了两周，最终才发现问题出在不起眼的输入电容上。

效率曲线的“非线性”艺术：不只是看峰值

在车载和电池供电应用中，效率是永恒的追求，但升降压芯片的效率曲线并非一条平坦直线，而是一个随输入输出电压比值（Vout/Vin）剧烈变化的曲面。例如，当输入电压接近输出电压时（Vout/Vin ≈ 1.2），芯片往往工作在最高效的“同步”或“直通”模式附近，效率峰值可达94%以上。但当需要将较低的电池电压大幅升高（如从2.8V升至5V，Vout/Vin ≈ 0.5），或从较高的输入电压大幅降低时，效率可能会跌至82%左右。

这一特性深刻影响了系统设计策略。例如，在设计一款由单节锂电池供电的车载蓝牙模块充电管理电路时，有工程师会刻意将电池的终止充电电压设定得略高（如4.35V而非标准的4.2V）。这并非为了增加电池容量，而是为了让后续的升降压电源芯片在绝大多数工作时间内，其输入电压更接近输出电压，从而长期“居住”在高效区。实测表明，这样的策略能为整个电源系统带来可观的整体效率提升。

PCB布局：毫米之间的胜负手

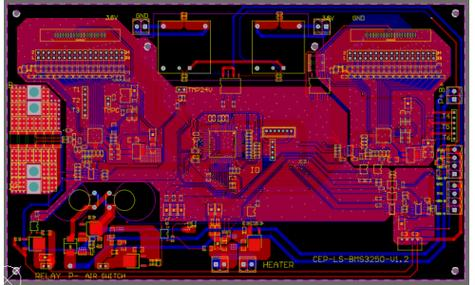

所有精密的芯片参数和巧妙的设计思路，最终都要落到一块具体的PCB上。对于升降压芯片而言，PCB布局不是“连接正确即可”的布线游戏，而是决定性能、稳定性和EMI表现的物理本质。

其核心在于功率回路的最小化。电流从输入电容流出，经过芯片内部的高端开关管、电感、低端开关管，再流回输入电容的负极，这个环路承载着高频、大幅值的开关电流。必须用最短、最宽的铜箔来构建这个回路，任何不必要的长度增加都会引入寄生电感，导致电压尖峰和电磁干扰加剧。经验表明，关键的SW（开关）节点走线，每额外增加1毫米长度，输出纹波就可能增大数毫伏。

另一个黄金法则是地的分割与单点连接。必须明确区分大电流的功率地（PGND）和小信号的模拟地（AGND），并在芯片的接地引脚附近，通过一个“星形点”或零欧姆电阻进行单点连接。如果随意将两地大面积混合，或连接点远离芯片，那么功率地上的高频噪声会轻易耦合到敏感的模拟电路（如ADC基准源）上，导致测量数据出现难以解释的毛刺或漂移。

最后，热设计必须量化验证。仅凭芯片数据手册中的热阻参数和理论计算是不够的。最可靠的方法是在实际负载下，用红外热像仪扫描整板。你需要关注的不仅仅是芯片本身的温度，更要观察电感、输入输出电容等关键外围元件的温升是否异常。例如，如果电感表面温度持续比芯片本体高出15℃以上，这通常意味着电感的饱和电流或RMS电流余量不足；如果输入电容异常发热，则很可能其等效串联电阻（ESR）已经劣化，成为了新的热源和效率黑洞。

所以，当我们谈论一颗像UMC33167这样的升降压芯片在车载系统中的应用时，我们谈论的早已超越了芯片本身的规格表。它是一场系统工程，是电气性能、环境适应性、可靠性和成本之间反复权衡的艺术。每一次成功的点火，每一次平稳的行驶，背后都有无数个这样的“电压调音师”，在毫厘之间确保着电子脉搏的精准与强劲。这，或许就是汽车电子工程师们，在平静的电路板下，所进行的最激动人心的冒险。
