dcdc转换器工作原理，你了解多少？

返回列表 来源：发布日期： 2024-11-05

在现代电子设备和系统中，DC-DC转换器扮演着至关重要的角色。这类转换器通过高效、稳定的方式将一个电压水平的直流电转换为另一个电压水平，不仅广泛应用于计算机、通信设备、工业控制系统中，还在不断演进的电力电子技术里占据核心位置。本文将详细解读DC-DC转换器的工作原理、结构组成及其特性，同时探讨其在各领域的应用。

一、DC-DC转换器的基本工作原理

DC-DC转换器利用开关器件，如MOSFET或晶体管，通过周期性地控制开关，实现输入电压的脉冲调制，从而完成电压转换和稳压功能。其基本步骤分为两个阶段：

1. 开关导通（Ton）：开关闭合，输入电压施加到输出端，同时能量存储在输出电容中。电感电流线性增加。
2. 开关断开（Toff）：开关打开，由于电感的特性，电流不能突变，继续保持流向负载和输出电容，电感电流线性减少。

通过高频的开关操作，使得输出电压稳定在设定值上。不同的拓扑结构会影响转换器的效率和应用场景，例如降压（Buck）、升压（Boost）、降压-升压（Buck-Boost）等。

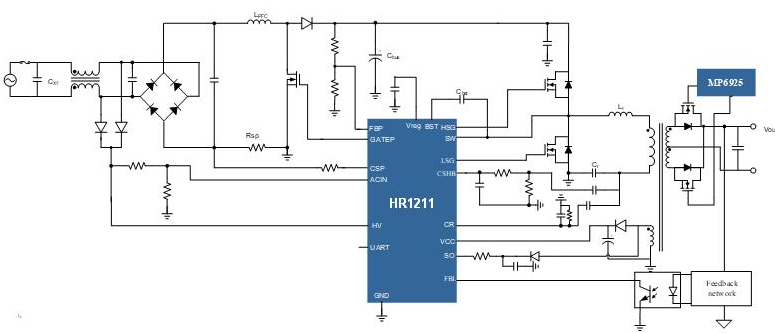

dcdc转换器工作原理示意图5

二、结构组成

典型的DC-DC转换器由以下几个部分组成：

1. 输入电源：可以是任何形式的直流电源，包括电池、适配器等。
2. 变换器：核心部分，通常为基于电感、电容和开关器件的电路，负责实现电压转换。
3. 控制电路：监测输出电压，并通过调节占空比控制开关的动作，确保输出电压稳定。
4. 输出电路：包含滤波电路，用于平滑输出电压，减少纹波和噪声。
5. 辅助元件：如续流二极管、补偿网络等，用于保护和管理功率流。

三、特性分析

1. 高效性：现代DC-DC转换器能实现高达90%以上的转换效率，显著减少能量损耗。
2. 稳定性：通过精密的控制算法和高质量的元器件，保证输出电压的稳定性和可靠性。
3. 灵活性：支持多种工作模式，可根据实际应用需求调整。
4. 模块化设计：便于集成到各种电子系统中，提高设计的灵活性和可维护性。
5. 尺寸小巧：随着半导体技术的发展，DC-DC转换器的体积越来越小，适合于空间受限的应用场合。

四、应用领域

1. 通信设备：在基站、路由器等设备中提供稳定的电源管理。
2. 计算机及外设：为主板、显卡、硬盘等提供精确的供电。
3. 工业控制：自动化设备中的电源模块，确保控制系统长期稳定运行。
4. 汽车电子：电动汽车中的电池管理系统和辅助电源单元，适应车辆复杂的电气环境。
5. 可再生能源系统：太阳能逆变器中的直流电压转换，提高能源利用率。

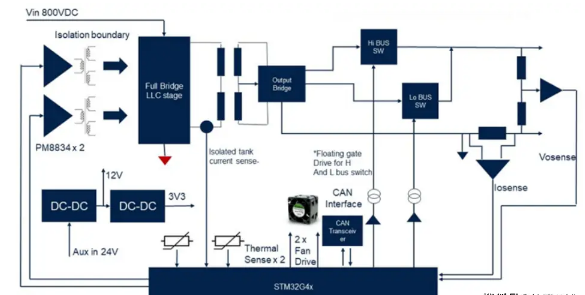

新能源汽车dcdc转换器工作原理设计图

五、未来展望

随着科技的进步，DC-DC转换器正向更高的功率密度、更低的成本和更广泛的应用领域发展。特别是在新能源、电动汽车和物联网等领域，对DC-DC转换器的需求日益增长。此外，随着氮化镓（GaN）和碳化硅（SiC）等宽禁带半导体材料的应用，未来的DC-DC转换器将实现更高的效率和更快的响应速度，为各类应用提供更加优化的电源解决方案。

总之，DC-DC转换器作为现代电子设备中不可或缺的组成部分，其工作原理和应用范围广泛且深入。随着技术的不断发展，其性能和应用前景将持续拓展，为各行各业的电子系统提供坚实的电源支持。
