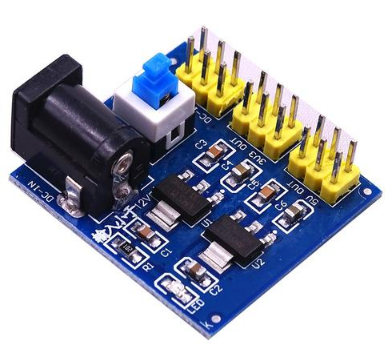

在现代电子设备中，电压转换模块扮演着至关重要的角色。其中，将输入电压从12V转换为5V的电源模块应用广泛，无论是在消费电子产品还是工业控制设备中，都能看到其身影。本文将详细介绍一种基于TPS54229E芯片的高效、稳定的12V转5V电源解决方案，通过实际测试和应用案例，带您深入了解这款电源模块的设计理念及其在各类电子设备中的广泛应用。一、项目技术分析1. 输入与输出- 输入电压：直流12V输入- 输出电压：直流5V和3.3V- 输出端口：5个5V输出端口和5个3.3V输出端口2. 带负载能力- 该模块具备较大的带负载能力，能够满足多种负载需求，确保在不同应用场景下都能稳定输出电压。3. 自锁开关- 加入了六脚自锁开关，方便用户操作，提升了用户体验。
二、技术背景与原理电源模块的核心是TPS54229E芯片，这款芯片采用D-CAP2模式控制，无需外部补偿组件便可实现快速瞬态响应。其主要特点有：1. 自适应接通时间控制- 在较高负载状态下，芯片会自动切换到PWM模式；而在轻负载下，则进入Eco-mode™工作模式，以保持高效率。2. 宽输入电压范围- TPS54229E支持4.5V到18V的输入电压范围，适用于各种电源环境。3. 输出电压可调- 输出电压可以通过调节电阻值来实现，通常在0.76V至7.0V之间进行编程。4. 高效率- 集成了低RDS(ON)功率场效应管，整体效率高，最高可达90%以上。三、布局设计 相比第一版，第二版在布局上更加紧凑，进一步减小了空间占用，提高了集成度。这种设计使得电源模块能够更方便地集成到其他主控板上，减少了布线的复杂性。此外，紧凑的设计还有助于减少电磁干扰（EMI），提高整个系统的稳定性和可靠性。四、应用场景1. 嵌入式系统的主控板电源在嵌入式系统中，主控板的电源稳定性至关重要。这款12V转5V电源模块能够为主控板提供稳定的5V和3.3V电源，确保系统正常运行。无论是微控制器、传感器还是无线通信模块，都能得到可靠的电力支持。2. 多路电压输出的项目有些项目需要同时提供多种电压，比如同时需要5V和3.3V供电。这款模块提供了5个5V输出端口和5个3.3V输出端口，满足了多路电压输出的需求，简化了电路设计。3. 需要多路电压输出的项目在一些复杂的项目中，可能需要同时输出多种电压以满足不同组件的需求。该模块不仅支持单路5V输出，还可以提供多路电压输出，满足复杂项目的电压需求。
五、项目特点1. 高效稳定经过实际测试，该模块能够稳定输出4.96V和3.28V的电压，满足大多数电子设备的电源需求，确保设备的稳定运行。2. 布局紧凑相比第一版，第二版的布局更加紧凑，减少了空间占用，提高了集成度，便于集成到其他主控板上。3. 多路输出提供了5个5V输出端口和5个3.3V输出端口，满足了多路电压输出的需求，简化了电路设计。4. 便捷操作加入了六脚自锁开关，方便用户操作，提升了用户体验。六、总结 这款12V转5V电源模块以其高效、稳定、紧凑设计和便捷操作的特点，成为电子设计中的理想选择。无论是为嵌入式系统提供稳定的主控板电源，还是为多路电压输出的项目提供支持，这款模块都能表现出色。在未来的电子设计中，它必将成为您不可或缺的一部分。
