在现代电力系统中，降压型DC-DC(Direct Current-Direct Current)变换器扮演着至关重要的角色。它们将高压电源转换为低压电源，以满足各种电子设备的电力需求。本文将探讨降压型DCDC的工作原理、关键技术以及其在现代电力系统中的应用。

一、降压型DCDC原理概述

降压型DCDC是一种高效率、稳定可靠的电力转换器，它将输入的高压直流电(如3.3V、5V、9V等)转换为所需的低压直流电(如1.2V、2V、3.3V等)。这种转换过程通常包括以下几个关键步骤：

1. 充电：当输入电压低于输出电压时，降压型DCDC开始充电，即使用一个电感或电容来储存能量。充电过程通常是缓慢进行的，直到电池充满为止。

2. 开关变换：当充电完成后，降压型DCDC通过开关元件(如二极管、晶体管等)将输入电压切换为所需的输出电压。这个过程需要精确控制开关元件的导通和截止时间，以实现高效率的功率转换。

3. 滤波：为了保证输出电压的稳定性和质量，降压型DCDC还需要使用滤波器来消除输入和输出之间的纹波。常用的滤波器件有电容器、电感器和LDO(低压差线性稳压器)等。

4. 保护功能：降压型DCDC还具备过温、过流、过载等保护功能，以确保设备的安全可靠运行。这些保护功能通常由热敏电阻、电流传感器和控制电路等组件实现。

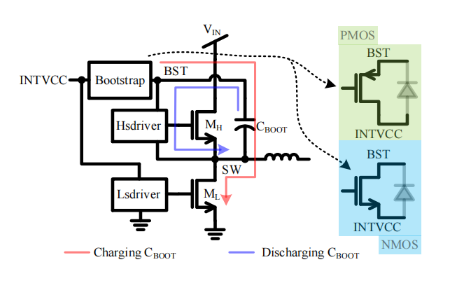

同步降压型dcdc电路设计原理图

二、关键技术及优势

1. 同步整流技术：传统的降压型DCDC采用半桥或全桥整流技术，其效率较低且容易产生高频噪声。而同步整流技术通过引入PWM调制信号，可以实现高效率和低噪声的整流功能。此外，同步整流技术还可以减少开关元件的损耗，提高整个系统的能效比。

2. 动态电压调节(DVS)：为了进一步提高降压型DCDC的性能，许多新型产品都采用了动态电压调节技术。该技术可以根据负载的变化自动调整输出电压，从而实现对系统能效的最优化控制。

3. 集成化设计：随着微电子技术的不断发展，降压型DCDC已经逐渐实现了高度集成化的设计。这种设计不仅可以减小设备的体积和重量，而且可以提高产品的可靠性和稳定性。

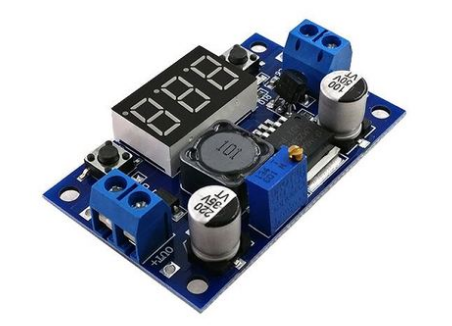

降压型DCDC电源电路模块

三、应用领域与展望

降压型DCDC广泛应用于各种电子设备，如笔记本电脑、手机、平板电脑、服务器、通信基站等。随着物联网、人工智能等领域的快速发展，对高性能、低功耗的电力转换器的需求将越来越大，这将为降压型DCDC技术的发展带来更多的机遇和挑战。未来，降压型DCDC将继续朝着高效、稳定、智能的方向发展，为人类社会的进步提供源源不断的动力。
