dcdc芯片工作原理,你明白了吗?
返回列表 来源: 发布日期: 2024-08-31
       DC-DC转换器(DCDC)芯片是一种将一个电压级别转换为另一个电压级别的电子设备。它们广泛应用于各种电子设备中,如电源适配器、充电器、通信系统等,以实现高效、稳定的电压转换。本文将详细解析DCDC芯片的工作原理,帮助读者更好地理解这一技术。

一、DCDC芯片的基本组成

DCDC芯片通常由以下几个部分组成:

1. 输入滤波器:用于消除输入电压中的高频噪声和脉冲干扰,保证输出电压的稳定性。

2. 整流桥:将输入的交流电转换为直流电,供给后续电路使用。

3. 开关管:控制整流桥的导通和截止,实现电流的放大和减小。

4. 滤波电容:用于平滑输出电压,消除开关管导通和截止时的电压波动。

5. 负载检测电路:监测负载电阻的大小,根据负载需求调整输出电压。

6. 输出滤波器:同样用于消除输出电压中的高频噪声和脉冲干扰,保证负载电路的稳定工作。

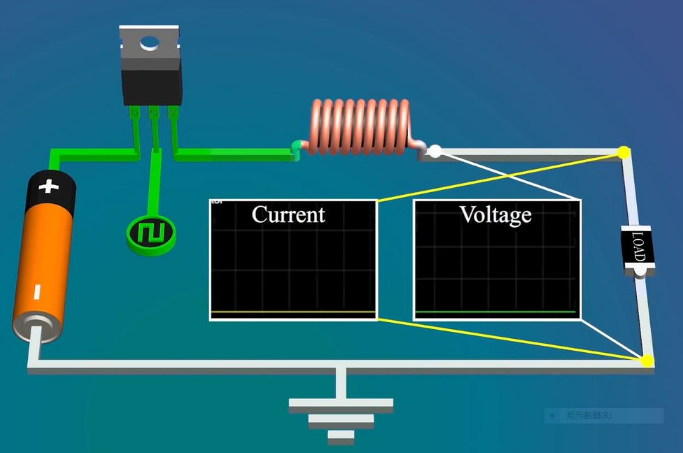

dcdc芯片工作原理之拓扑结构示意图


二、DCDC芯片的工作原理

DCDC芯片的工作原理可以从以下几个方面来描述:

1. 输入滤波器阶段:当输入电压经过输入滤波器时,高频噪声和脉冲干扰被滤除,得到一个相对稳定的直流电信号。这个信号随后被送到整流桥,用于将交流电转换为直流电。

2. 整流桥阶段:整流桥由四个二极管组成,可以独立控制每个二极管的导通和截止。当整流桥导通时,电流从正极流入负极;当整流桥截止时,电流无法流动。这样就实现了对输入直流电的整流。

3. 开关管阶段:开关管是实现DC-DC转换的关键部件。它根据负载检测电路的反馈信号来控制自身的导通和截止,从而实现对输出电流的放大和减小。在开关管导通时,能量从输入端传递到负载;在开关管截止时,能量无法传递到负载。这样就实现了对输入直流电的升压或降压转换。

4. 滤波电容阶段:在开关管导通或截止的过程中,会产生一定量的电压波动。为了消除这些波动,需要通过滤波电容对输出电压进行平滑处理。当开关管导通时,电容会吸收多余的电荷;当开关管截止时,电容会释放之前储存的电荷。这样就实现了对输出电压的稳压处理。

5. 负载检测电路阶段:负载检测电路用于监测负载电阻的大小,并根据负载需求调整输出电压。当负载电阻较小时,输出电压较高;当负载电阻较大时,输出电压较低。这样就实现了对输出电压的动态调节。

6. 输出滤波器阶段:与输入滤波器类似,输出滤波器可以消除输出电压中的高频噪声和脉冲干扰,保证负载电路的稳定工作。


dcdc芯片工作原理之电子元器件设计简化展示图


结论

       综上所述,DCDC芯片通过一系列复杂的电路结构和工作原理,实现了将一个电压级别转换为另一个电压级别的功能。了解了DCDC芯片的工作原理,有助于我们在实际应用中选择合适的芯片产品,提高设备的工作效率和稳定性。

本文标签: dcdc 芯片
