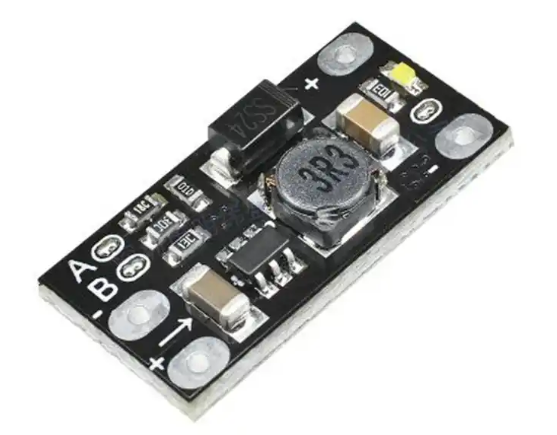

其实这类芯片的坑大多不在参数本身，而是很多人拿到 datasheet 只看输入输出电压范围，跳过了引脚定义、元件选型和布局细节的关键说明。今天我们就把六脚12V转5V降压芯片的核心知识点拆解透，从基础引脚功能到外围设计，再到选型容易踩的坑，一篇讲明白。

先搞懂六脚引脚定义，从根上避免接错线

市面上主流的六脚SOT-23-6封装降压芯片，引脚定义基本已经形成了通用规范，只是不同厂商的命名后缀会有细微差别，搞懂这六个引脚的功能，换用不同品牌的芯片时基本不会出错。

1号引脚通常是使能脚（EN），顾名思义是控制芯片开关的引脚。接高电平时芯片正常工作，接低电平进入关断模式，静态电流可以降到微安级，适合需要低功耗待机的电池供电场景。要注意的是，部分型号的EN脚有电压上限，不能直接接12V输入，需要串个分压电阻，不然很容易烧坏引脚。

2号和3号是开关节点（SW），这两个引脚内部是功率MOS管的输出端，外部直接接电感，是能量转换的核心节点。工作时这个引脚会在输入电压和地之间高频跳变，所以布局时要尽量缩短和电感的连线，不然很容易产生电磁干扰。

4号是接地脚（GND），这个不用多说，要注意的是功率地和信号地最好单点连接，避免大电流回路的噪声干扰到芯片内部的控制电路。

5号是反馈脚（FB），芯片通过这个引脚采集输出电压的分压值，和内部的基准电压对比，来调整占空比稳定输出。12V转5V的应用中，通常是输出端接两个分压电阻，中间节点连到FB脚，调整分压电阻的比值就能微调输出电压，很多输出不准的问题，要么是分压电阻精度不够，要么是FB脚附近走了大电流走线引入了干扰。

6号是输入电压脚（VIN），接12V输入电源，这个引脚旁边必须就近放一个输入滤波电容，不然输入的瞬态脉冲很容易击穿芯片内部的功率管。

外围电路设计：电容、电感选对，纹波、发热少一半

很多人觉得六脚降压芯片外围简单，随便找个电感电容焊上就能用，最后踩了坑才知道，元件选型差一点，性能差出十万八千里。

先讲最容易选错的电容。输入电容建议选10μF以上的陶瓷电容，耐压值至少要16V以上，最好是25V，防止输入电压尖峰击穿电容。如果输入线比较长，最好再并联一个100μF的电解电容，缓冲输入的电流波动。输出电容的选择更讲究，要同时兼顾纹波和负载响应，推荐选22μF以上的X7R材质陶瓷电容，ESR（等效串联电阻）越低越好，ESR过高的话，输出纹波会明显变大，带载时电压跌落也会更严重。不要为了省钱用普通的铝电解电容，尤其是高温环境下，电容性能下降很容易导致输出不稳定。

再讲电感的选型。12V转5V的应用中，电感值通常选10μH到47μH之间，具体要看芯片的开关频率。开关频率高的芯片可以选小一点的电感，体积更小，开关频率低的就要选大一点的电感，防止电感饱和。电感的饱和电流一定要大于电路的最大输出电流，不然带载时电感饱和，电流会急剧上升，轻则芯片过流保护，重则烧坏芯片和负载。比如你设计的输出电流是2A，那电感的饱和电流至少要选2.5A以上，留足够的余量。

开关频率和纹波的平衡也要注意。现在很多六脚降压芯片的开关频率已经做到了1MHz以上，好处是电感电容可以选得更小，电路体积更小，但坏处是开关噪声更大，EMI滤波难度更高。如果你的应用对电磁干扰要求比较高，比如用在音频设备或者医疗设备里，可以选开关频率在500kHz以下的型号，多花点空间在滤波上，整体稳定性更好。

散热与PCB布局：细节决定长期可靠性

很多人测试时芯片工作正常，放到高温环境里跑几个小时就出问题，大多是散热和布局没做好。

首先是散热设计，六脚SOT-23-6封装本身的散热能力有限，通常最大输出电流在2A左右，如果你的应用输出电流超过1A，最好在芯片的GND引脚附近多铺一些铜皮，通过铜皮散热，必要时可以在芯片背面加个小散热片。不要把芯片放在靠近发热元件的位置，比如功率电阻、MOS管旁边，环境温度每升高10℃，芯片的寿命会缩短一半。

PCB布局有几个黄金规则一定要记住：第一，输入电容要尽可能靠近VIN和GND引脚，连线越短越好，最好是直接贴在引脚旁边，这样能有效抑制输入的电压尖峰；第二，SW引脚到电感的连线要短而粗，不要走长线，也不要在旁边走敏感信号线，不然开关噪声会耦合到其他电路里；第三，FB脚的分压电阻要尽量靠近FB引脚，分压电阻的走线要远离SW和电感这些噪声源，最好用地线隔开，防止反馈信号被干扰导致输出电压不稳；第四，整个功率回路（输入电容→芯片VIN→SW→电感→输出电容→GND→输入电容GND）的面积要尽可能小，大的电流回路会产生很强的电磁辐射，也会增加线路阻抗导致效率下降。

选型避坑：这些参数别只看标称值

最后说下选型时最容易踩的几个坑，很多 datasheet 上的标称参数都是在理想条件下测的，实际应用时要留足够的余量。

第一个坑是输出电流虚标。很多厂商会把芯片的峰值电流标成输出电流，比如标称2A输出的芯片，实际持续输出电流只能到1A，买之前一定要看 datasheet 里的“连续输出电流”参数，而不是“峰值电流”。如果你的应用需要长时间输出1.5A，最好选标称3A的芯片，不要卡着参数上限选。

第二个坑是静态电流虚标。低功耗应用尤其要注意，很多芯片标称静态电流只有几微安，实际是在EN脚关断时的电流，正常工作时的静态电流可能有几百微安，要看清楚“工作静态电流”和“关断电流”的区别。

第三个坑是忽略输入电压范围。很多芯片标称输入电压可以到18V，实际是在25℃环境下的参数，温度升高后最大输入电压会降额，如果你用在汽车或者工业环境里，输入电压波动比较大，最好选输入电压上限24V以上的型号，防止电压尖峰烧坏芯片。

说到底，六脚12V转5V降压芯片的设计难点从来不是原理有多复杂，而是很多容易被忽略的细节。引脚接错、电容选差、布局走线长一厘米，都可能让整个电路的性能打折扣。下次设计时不妨对照今天讲的这些点逐一核对，能帮你避开90%的常见问题。如果有遇到过什么降压电路的奇葩问题，也欢迎在评论区留言一起讨论。
