不过越简单的电路，越容易踩坑。很多人照着网上的草图焊完，要么带不动负载，要么输出电压飘得厉害，甚至还有触电的风险。今天我们就把阻容降压的逻辑彻底讲透，从原理到元件选型，再到必须遵守的安全规则，看完你就能自己搭出稳定可用的最简220V转5V电路。

阻容降压的核心逻辑：用容抗代替电阻限流

要搞懂阻容降压为什么简单，首先得明白它和普通电阻降压的区别。我们都知道220V市电是交流电，如果直接用电阻限流降压，电阻本身会消耗大量功率，不仅发热严重，效率可能连10%都不到，根本没法实用。

阻容降压的巧妙之处，就在于利用了电容在交流电路里的“容抗”特性。电容通交流、隔直流，当交流电通过电容时，电容会对电流产生阻碍作用，这个阻碍就叫容抗，计算公式是Xc=1/(2πfC)，其中f是交流电频率，我们市电是50Hz，C是电容容量。举个例子，1μF的电容在50Hz交流电里的容抗大概是3185Ω，和一个3kΩ的电阻限流效果差不多，但电容本身几乎不消耗功率，不会像电阻那样发烫，这就是阻容降压高效又简单的核心原因。

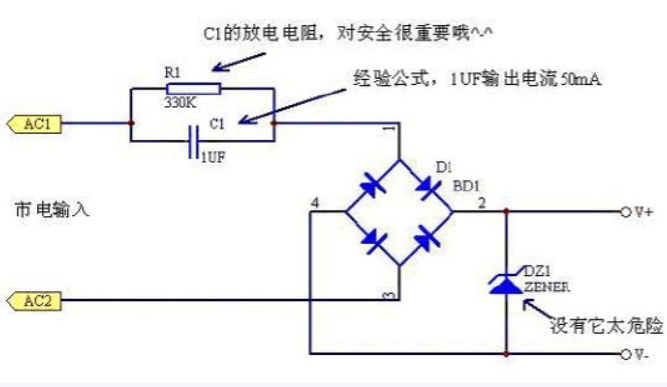

整个电路的工作流程其实非常好懂：220V交流电先经过降压电容限流，再通过整流桥变成脉动直流，之后用稳压管把电压钳位在5V，最后加个滤波电容把波形捋平，就能输出稳定的5V直流电了。整个电路算下来，核心元件就是降压电容、整流桥、稳压管、滤波电容四个，连PCB都不用画，搭个洞洞板甚至直接飞线都能工作，说它是最简220V转5V方案一点都不夸张。

元件怎么选？照着参数选一次就能成功

阻容降压电路看起来简单，但元件选型错一个，整个电路要么没法用，要么有安全隐患，每个参数都得卡准。

首先是最核心的降压电容，必须选安规电容，耐压至少要400V以上，优先选X2安规电容，它本身就是设计用于市电场合的，过压时会自愈失效，不会发生短路爆炸。容量怎么算？很简单，1μF的电容大概能提供60mA的输出电流，如果你的负载是100mA，选1.7μF左右的就行，宁大勿小，容量不够会导致带负载时电压直接掉下去。这里要特别提醒，绝对不能用普通瓷片电容或者电解电容代替安规电容，普通电容耐压不够，接上市电很容易击穿短路，非常危险。

接下来是整流部分，小功率场景用4个1N4007二极管搭个整流桥就行，1N4007耐压1000V，电流1A，应付阻容降压的小电流场景绰绰有余，嫌麻烦也可以直接买集成的整流桥堆，参数选1A/600V以上的就可以。

稳压管要选5V的齐纳二极管，功率必须和负载匹配，比如输出电流是100mA，稳压管功率就得选0.5W以上，计算公式是P=输出电压×最大输出电流，功率不够的话稳压管会直接烧坏。如果对输出纹波要求不高，稳压管甚至可以用普通的5V稳压IC代替，效果更稳定。

最后是滤波电容，输出端选100μF/10V以上的电解电容就行，主要作用是把整流后的脉动直流变得更平滑，如果要给单片机之类的敏感设备供电，可以再加个104的瓷片电容滤高频。还有个容易被忽略的元件：降压电容旁边必须并联一个1MΩ左右的泄放电阻，作用是断电后把电容里储存的电放掉，不然拔下插头后电容两端还会带电，不小心摸到就会触电，这个钱绝对不能省。

这些安全注意事项，一条都不能忽略

阻容降压电路有个天生的缺陷：没有隔离，整个电路是和市电直接连通的，所以使用的时候安全永远是第一位的，以下几条规则必须严格遵守。

第一条，绝对不能用在人体能接触到的设备上。比如给手机充电、给手持设备供电都是绝对禁止的，因为电路的地和市电的火线是连通的，一旦碰到就会触电，它只适合用在完全密封、人体接触不到的设备里，比如小家电的控制板、固定安装的传感器供电之类的场景。

第二条，整个电路必须做绝缘处理。焊好的电路板要全部用热缩管或者绝缘外壳封起来，不能有裸露的焊点，安装的时候也要和金属外壳保持足够的绝缘距离，防止漏电。

第三条，不要用来驱动大电流负载。阻容降压的输出电流一般最大不超过200mA，超过这个电流的话，电容体积会变得很大，成本也会上升，反而不如直接用开关电源划算。如果你的设备需要500mA以上的电流，直接放弃阻容降压方案，安全性和稳定性都没有保障。

第四条，调试的时候一定要注意安全。通电的时候不要用手碰任何元件，最好用隔离变压器给电路供电，测电压的时候要用万用表的交流档先确认有没有漏电，再测直流输出，千万不要图省事直接用手碰。

很多人觉得阻容降压电路太简陋，上不了台面，但恰恰是这种最简单的电路，最考验对基础电子知识的理解。它没有复杂的控制逻辑，每个元件的作用都一目了然，非常适合新手用来理解交流电、容抗、整流稳压这些基础概念。当然如果你的应用场景对安全性、稳定性要求很高，或者需要大电流输出，还是建议用更可靠的隔离开关电源，但作为应急或者低成本小功率场景的解决方案，阻容降压永远是最高效的选择。
