不管是车载USB改装、单片机开发，还是工业控制板设计，12V转5V降压都是我们绕不开的基础需求。很多人觉得不就是找个降压芯片接上去吗？为什么别人做的电路稳定用几年，你做的要么发热烫手，要么电压不稳烧模块？其实问题大多出在设计细节里，今天我们就把典型应用中的核心设计要点一一拆解，帮你避开90%的常见坑。

选对芯片是稳定运行的第一步，很多人一开始就选错了类型。目前主流的12V转5V降压芯片分为两类：线性降压芯片和开关降压芯片，两者特性完全不同，适用场景也差很多。

线性降压芯片比如大家常用的LM1117-5V、AMS1117-5V，这类芯片结构简单，外围电路只需要两个电容，不需要电感，成本低，而且输出纹波很小，适合对噪声敏感的小电流供电场景，比如给单片机、传感器供电，输出电流一般在1A以内。但它的缺点也很明显：转换效率低，损耗大，发热严重。简单算一笔账：12V输入转5V输出，输出电流1A的时候，芯片自身要承受7V的压降损耗，也就是7W的热量，别说小封装的芯片，就算加了散热片也很容易过热保护。

而开关降压芯片比如MP1584、XL4005这类，属于DC-DC开关降压，转换效率能做到90%以上，同样12V转5V1A输出，损耗只有不到0.5W，发热小很多，适合大电流输出场景，比如车载USB充电、路由模块供电，输出电流可以做到几A甚至更高。缺点就是纹波比线性降压大一点，外围需要加电感和更多电容，布线要求更高。

选芯片的时候除了类型，还要看三个核心特性：最大输出电流必须大于你实际需求的1.5倍以上留足余量；输入电压范围要覆盖你电源的波动范围，比如车载场景要支持至少9V-16V的输入；如果是电池供电的低功耗场景，一定要关注静态电流，选静态电流在μA级别的芯片，不然休眠状态也会很快耗完电。

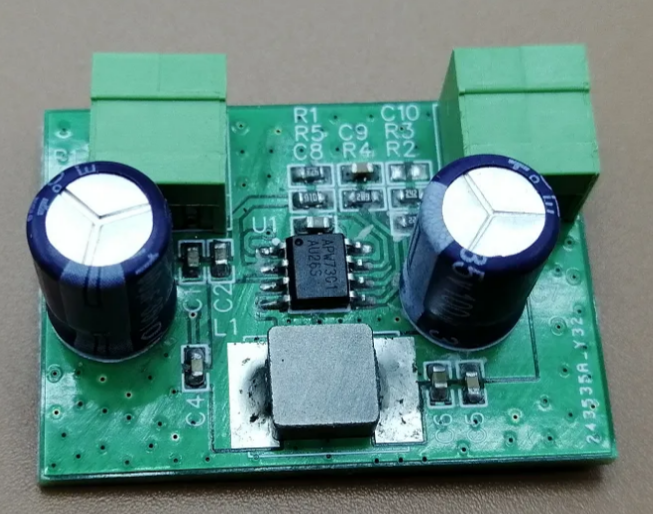

典型电路布局：这些细节90%的新手都会忽略

选完芯片，布局布线的时候，几个核心位置的设计直接决定稳定性：

首先是输入电容，一定要尽量靠近芯片的输入引脚摆放。一般的标准设计都是“0.1μF陶瓷电容+10μF电解电容（或钽电容）”组合，陶瓷电容滤除高频干扰，电解电容滤除低频波动，容值可以根据输出电流调整，输出电流越大，输入电容容值也要相应加大。很多新手把电容放在离芯片几厘米之外的位置，长线的寄生电感会完全抵消电容的滤波作用，导致输入电压波动大，芯片工作不稳定。

然后是输出侧，同样，电容也要靠近输出引脚摆放。对于开关降压芯片，输出电容的ESR（等效串联电阻）直接影响纹波大小，尽量选低ESR的陶瓷电容或者钽电容，搭配铝电解电容，保证瞬态响应的时候电压不会掉太多。如果是线性降压芯片，输出电容只要满足滤波要求即可，容值一般选10μF左右就足够。

开关降压芯片还有一个核心元件是电感，电感的感量和饱和电流不能选错。一般来说，12V转5V1A输出选10μH左右的电感，2A输出选4.7μH左右，饱和电流必须大于芯片的最大输出电流，不然电感进入饱和状态后感量骤降，会导致电流过大，不仅发热严重，还可能烧坏芯片。电感摆放要尽量远离反馈引脚和小信号走线，避免开关产生的电磁干扰影响反馈电压，导致输出电压波动。

最后是散热设计，很多人容易忽略这点。如果是线性降压芯片，哪怕是小电流输出，也要尽量给芯片引脚多铺铜散热，大电流场景一定要加散热片。开关降压芯片虽然发热小，但功率超过5W也需要预留足够的铺铜面积，帮助芯片散热。

常见失效模式：出问题了可以按这个顺序排查

哪怕芯片选对了，布局也按要求做了，还是有可能出问题，给大家整理了最常见的四种失效情况，对应解决方法很简单：

第一种，输出电压不准，偏高或者偏低。如果是固定输出芯片，首先检查输入压降是否足够，很多线性降压芯片要求输入至少比输出高1V-1.5V的压差，虽然12V转5V满足要求，但如果输入因为线损压降太大，也会导致输出不够。如果是可调输出芯片，那基本是反馈电阻的精度不够或者阻值选错了，换1%精度的电阻就能解决。另外布线的时候如果反馈走线被干扰，也会导致电压不稳，重新把反馈走线挪离电感、大电流走线就能解决。

第二种，芯片发热严重甚至烧坏。最常见的原因就是用线性降压芯片做大电流输出，12V转5V本身压差就大，输出电流超过500mA，线性芯片的损耗就超过3.5W，自然会过热烧坏，这种情况直接换成DC-DC开关降压芯片就能解决。另一种原因就是散热没做好，铺铜面积不够，加大铺铜或者加散热片即可。

第三种，输出纹波太大，干扰后级电路。这种情况基本都是滤波电容位置不对或者容值不够，把电容移到靠近芯片引脚的位置，加大输出电容容值，或者在输出侧加一个磁珠滤波，就能有效降低纹波。

第四种，上电无输出，不工作。先检查使能引脚，很多DC-DC芯片有使能控制脚，悬空或者接错电平就不会启动，按照手册要求接对电平即可。另外检查输入侧有没有反接，很多设计没加反接保护，电源接反直接烧芯片，自然没有输出。

最后还要提醒大家不同场景的特殊要求：车载12V转5V一定要加输入防反接二极管和TVS防浪涌管，车载电源瞬态波动可能超过30V，没有保护很容易烧坏芯片；低功耗电池供电场景一定要选静态电流小于10uA的芯片，不然哪怕后级休眠，芯片本身的漏电也会让电池半个月就耗完；USB供电场景一定要加输出过流保护，防止后级短路烧坏上游电源。

其实12V转5V是电子设计里最基础的电路，但越是基础的电路，越考验细节设计。把这些要点把控好，不管是DIY改装还是产品开发，都能做到一次设计稳定运行。你在设计12V转5V电路的时候碰到过什么奇怪的问题？欢迎在评论区留言交流。
