你可能拆开过家里大大小小的充电器,看着那些细密的电子元件和蜿蜒的铜箔走线,会觉得它不过是把交流电变成直流电的“黑盒子”。但如果你知道,在这方寸之间的PCB上,一块型号为UC3842的芯片,正如同一位不知疲倦的指挥官,精准调度着每一次能量转换,守护着电池与整车的安全,你还会觉得它简单吗?

今天,我们不谈枯燥的参数,我们深入这张电路图的“微观战场”,看看UC3842如何运筹帷幄,将危险的220V市电,驯化为电池所需的平稳直流。这不仅仅是一次物理转换,更是一场精密控制的艺术。

一、指挥中枢:UC3842,不止于一个“开关”

在典型的电动车充电器电路图中,UC3842是当之无愧的核心。很多人误以为它的工作就是简单地“开”和“关”。实则不然,它是一个电流模式PWM控制器。这意味着,它的“大脑”里装了两套关键的反馈回路:电压反馈和电流反馈。

想象一下,你开车时既要看车速表(电压反馈),又要感受发动机的负载与声音(电流反馈)。UC3842正是这样工作的。它的内部基准电压源提供一个精准的5V参考,外部电路采样输出的充电电压,与之比较。如果输出电压偏高,芯片就会调整其第6脚输出的PWM脉冲的“占空比”(即高电平时间在一个周期内的比例),让功率开关管导通时间变短,从而降低输出;反之亦然。

但这还不够。它的第3脚是电流检测端,连接着一个毫欧级别的小电阻(采样电阻)。当流过主功率开关管的电流过大时,这个电阻上的电压会迅速升高,一旦超过芯片内部设定的阈值(通常是1V),UC3842会在纳秒级的时间内关闭输出,实现“逐周期电流限制”。这是防止MOS管过流烧毁的第一道,也是最迅速的防线。

二、能量战场:从交流到直流的惊险一跃

有了UC3842这个指挥官,能量的转换路径才变得清晰且受控。整个电路可以看作一个高效的“泵”。

首先,市电经过整流滤波,变成约300V的直流高压。这个高压直流直接加到功率变压器的一端,而变压器的另一端,则由一个MOSFET开关管连接至地。UC3842输出的PWM脉冲,就驱动着这个MOSFET的栅极,让它高速导通与关断。

当MOS管导通时,300V电压加在变压器初级绕组上,电能转化为磁能储存起来,此时次级绕组因二极管反偏而没有输出。当MOS管关断的瞬间,变压器初级绕组的电流通路被切断,磁场急剧变化,会在次级绕组感应出电动势,此时续流二极管正向导通,磁能转化为电能,向电池释放。通过极高频率(通常几十kHz)地重复这一过程,电能被一点点地从电网“搬运”到电池。

UC3842的振荡频率由第4脚外接的电阻和电容决定,这个频率的设计至关重要。频率太高,开关损耗增大;频率太低,变压器体积会变得笨重。优秀的电路图,会在这个参数上找到一个效率与成本的完美平衡点。

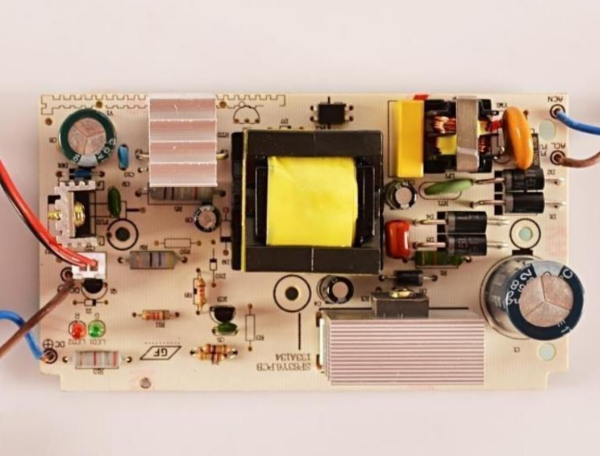

3862芯片电动车充电器电路图

三、布局的艺术:PCB上暗藏的安防体系

再精妙的电路设计,如果败在了PCB布局上,轻则效率低下、干扰严重,重则直接失效。围绕UC3842的PCB布局,处处体现着对抗干扰与保障安全的智慧。

  1. 地线分离与单点接地:这是布局的灵魂。功率地(大电流路径,如输入滤波电容负极、MOS管源极)和信号地(UC3842及其反馈电路的地)必须分开走线,最后只在输入滤波电容的接地点汇合。这能防止大电流波动产生的噪声干扰芯片的敏感信号,导致工作不稳定。

  2. 关键回路的面积最小化:由输入电容、变压器初级、MOS管构成的高压开关回路,以及由次级二极管、输出电容构成的输出整流回路,都是高频、高电流变化率的“噪声源”。必须使用宽而短的走线,尽可能缩小这两个回路的物理面积,以减少像天线一样辐射出的电磁干扰。

  3. 守护神的贴身布局:为UC3842提供启动电压的供电滤波电容、决定频率的定时电阻电容、以及电流检测电阻,都必须尽可能贴近芯片的相应引脚布置。尤其是电流检测电阻到UC3842第3脚的走线,应短而直接,最好采用开尔文连接,以准确捕捉真实的电流信号,确保过流保护的及时性。

四、多重堡垒:超越芯片本身的保护网络

UC3842虽强,但一个可靠的充电器绝不会将安全寄托于单一芯片。整张电路图布设了层层叠叠的“安全堡垒”。

  • 输入端:保险丝、负温度系数热敏电阻(NTC)应对上电浪涌;压敏电阻防御电网的瞬间高压冲击。

  • 功率级:在MOSFET的漏极与源极之间,通常并联RCD吸收网络或TVS管,用于吸收关断时变压器漏感产生的尖峰电压,保护MOS管不被击穿。

  • 输出级:除了基本的整流滤波,还会设计输出过压保护(OVP)电路。当电压反馈环路失效导致输出电压异常升高时,OVP电路会直接拉低UC3842的反馈电压,强制其停止工作。此外,输出端常串有可恢复保险丝,应对电池端的意外短路。

  • 热设计与状态指示:功率开关管和大电流二极管必须配备足够的散热器;PCB上会预留温度传感器位置。一颗小小的LED指示灯,其亮起、闪烁或变色的逻辑,背后可能关联着充电、充满、故障等多种状态,是系统与用户对话的窗口。

当我们再次审视一张以UC3842为核心的电动车充电器电路图,它不再仅仅是元件的连接,而是一套有感知、能决策、善执行的生命系统。UC3842是它的大脑,PCB布局是它的神经网络,而层层保护机制则是它的免疫系统。

技术的魅力,在于将复杂隐藏于简约之后,将危险约束于无形之中。每一辆安全行驶的电动车背后,都有这样一个默默运转的精密世界。它提醒我们,真正的可靠性,来自对每一个细节的深刻理解与敬畏。你车库里那个不起眼的充电盒,或许正值得你投去一份新的、欣赏的目光。
