先搞懂电路图里的“核心铁三角”，别上来就抄典型电路

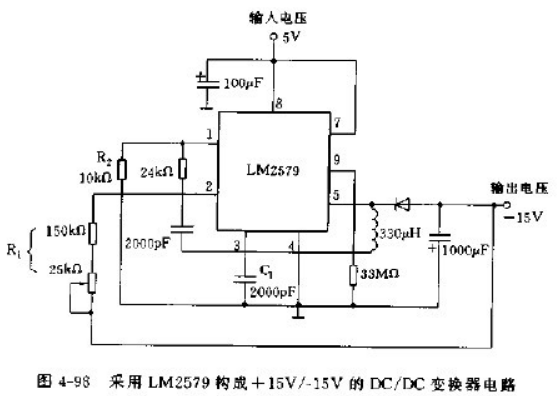

所有DC-DC转换器的电路图，不管是降压、升压还是升降压结构，本质上都绕不开三个核心元件：功率开关、储能电感、续流二极管，这三者构成了能量转换的核心通路。很多人觉得“不就是按照 datasheet 选参数吗”，但恰恰是这三个元件的选型，决定了整个电路的基础性能。

我之前做过一个工业级12V转5V/3A的降压项目，最开始选了个参数刚好达标的10μH电感，样品测试时轻载效率还不错，一到满负载就发现电感发烫严重，输出纹波直接飙到了200mV。后来翻了不少应用笔记才搞明白，电感的饱和电流选型至少要留30%以上的余量，而且要根据开关频率选择合适的磁芯材质——高频场景下用铁氧体磁芯的损耗比铁粉芯低得多，后来换成了饱和电流5A的铁氧体电感，温度直接降了15度，纹波也压到了50mV以内。

至于功率开关和续流二极管，现在很多集成式DC-DC芯片已经把这两个元件做在了内部，看似省了选型的麻烦，但也意味着你必须更仔细看 datasheet 里的参数限制：如果是外置MOS管的方案，导通电阻Rds(on)每多10mΩ，满负载时就可能多出来0.1W的损耗，散热压力会大很多；而续流二极管如果用普通的硅管，正向压降0.7V在大电流场景下的损耗甚至会超过电感，换成肖特基二极管能把压降降到0.3V左右，能效直接能提2到3个百分点。这些参数不是冷冰冰的数字，都是前人踩坑踩出来的经验。

外围电路不是“随便加就行”，每一个器件都有明确作用

看完核心元件，再看电路图里的外围器件：输入电容、输出电容、反馈分压电阻、使能引脚的上拉电阻、补偿网络……很多新手觉得这些是“标配”，按照参考电路选一样的容值阻值就行，实则不然，每个元件的参数都和你的实际应用场景强绑定。

就拿最常见的输入电容来说，很多人习惯在电源入口放一个10μF的陶瓷电容，觉得够滤波了，但如果你的前级电源走线很长，或者输入电压波动很大，这点电容根本不够。我之前有个车载项目，输入是汽车电瓶的12V，启动时电压会掉到6V，还伴随有100V的尖峰脉冲，最开始只加了陶瓷电容，一测浪涌直接把芯片打穿了。后来按照车规要求，前端加了100μF的电解电容做缓冲，再并联TVS管吸收尖峰，再加0.1μF的陶瓷电容滤高频纹波，三层防护下来才过了EMS测试。

反馈分压电阻的选择更是藏着细节。理论上只要比值对，用1kΩ和2kΩ，或者10kΩ和20kΩ，得到的输出电压都是一样的，但实际应用里差别很大：阻值太小，分压电阻本身的功耗就高，不利于低功耗场景；阻值太大，反馈引脚的漏电流就会导致输出电压偏移，而且容易受干扰。一般来说，把分压网络的总电流控制在100μA左右是比较合理的平衡，既不会浪费太多电，也能保证输出电压的精度。还有不少人容易忽略反馈走线的位置，如果把反馈线走在电感或者开关节点旁边，电磁干扰直接会耦合到反馈路径里，输出电压就会一直飘，怎么调补偿都没用。

PCB布局才是电路图落地的最后一公里，90%的问题都出在这

我常和团队里的年轻工程师说：“电路图画得再完美，PCB布局错了，整个设计就是废品。”DC-DC电路的PCB布局有几个绝对不能碰的红线，踩中一个基本就告别稳定工作了。

第一个红线是功率回路的面积。所谓功率回路，就是从输入电容正极，到功率开关，到电感，到输出电容正极，再从输出电容负极回到输入电容负极的这个环路。这个环路的面积越大，寄生电感就越大，开关时产生的尖峰电压就越高，EMI性能也会越差。我之前帮客户排查过一个家电产品的EMI不过的问题，一看PCB，功率回路绕了整整半块板子，把输入电容放在了板子角落，开关节点的尖峰直接冲到了30V。后来把输入电容挪到了芯片的VIN引脚旁边，功率回路缩小到原来的五分之一，测试直接就过了，连额外的EMI滤波都没加。

第二个红线是开关节点的处理。开关节点就是功率开关、电感、续流二极管连接的那个节点，这个点的电压在0V和输入电压之间高速跳变，是整个板子上最大的干扰源。布局的时候这个节点的铜箔面积要尽可能小，而且不要走在其他敏感信号（比如ADC采样、通信总线）的下方，不然干扰直接会串到其他电路里。之前有个项目把开关节点走在了I2C总线下面，结果一上DC-DC负载，I2C就时不时通信失败，后来把I2C线换了个层，问题立刻就解决了。

第三个红线是接地的处理。很多人喜欢把所有地都随便连在一起，结果模拟地的信号被功率地的电流干扰得一塌糊涂。正确的做法是把功率地和信号地分开铺，最后在输入电容的负极单点连接，这样功率回路的大电流不会流过信号地的路径，从根源上避免了地弹干扰。还有散热的问题，效率90%的3A DC-DC，也会有1.5W的损耗，如果芯片的散热焊盘没有和大面积的地铜连接，工作温度很容易超过阈值，尤其是工业级宽温场景，留足够的散热余量永远不会错。

很多人觉得DC-DC设计是“入门级”的硬件工作，实则越是基础的电路，越考验工程师对细节的把控。一张电路图上的每一条连线、每一个元件参数，背后都是对原理的理解、对场景的考量、对经验的沉淀。下次再拿起DC-DC电路图的时候，别急着打板，多花十分钟想想每个元件为什么选这个值，每条走线为什么这么走，你会发现很多之前想不通的问题，答案早就藏在图里了。
