你知道吗，你手机屏幕上每一帧画面的流畅显示，都离不开一个幕后英雄的精密调控？当我们谈论芯片、谈论5G、谈论人工智能时，一个最基础却又最精妙的核心单元始终在沉默地工作——DC-DC转换器。

它不是简单的“降压”或“升压”，而是一场关于能量形态的艺术转换，是现代电子设备得以运行的“能量之心”。今天，让我们抛开艰深的公式，从一个更直观、更贴近应用的视角，走进DC-DC转换器的世界，看看这个看似简单的模块，如何支撑起我们纷繁复杂的数字生活。

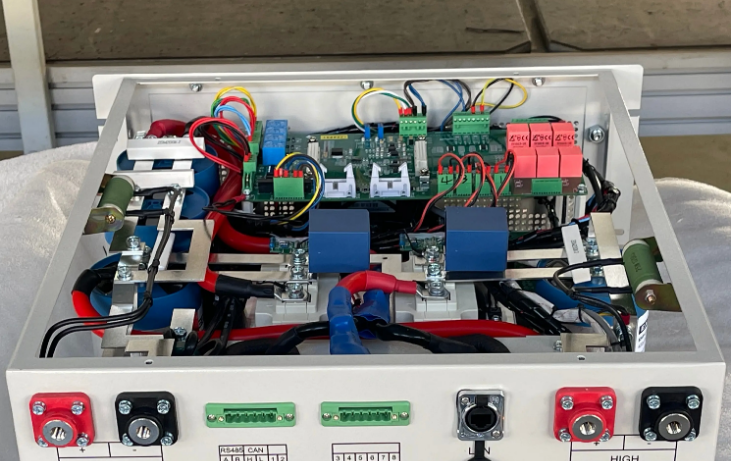

能量流动的艺术：从“推车”到“电梯”的思维跃迁

想象一下，你需要把一车货物从一楼运送到十楼。最直接的办法是沿着斜坡用力往上推。这就像线性稳压器：它通过一个可调电阻，把多余的能量以热量的形式“硬生生”压掉，简单直接，但效率低下，宛如推车爬坡，费时费力，且货物（能量）损耗巨大。

而DC-DC转换器，尤其是开关电源，则设计了一部精巧的“电梯”。它的核心思想不是“硬抗”，而是“搬运”和“重组”。它先将直流电“切碎”成高频的脉冲，然后通过电感和电容这些“储能仓库”进行暂存与重组，最后输出我们想要的电压和电流。这个过程，就像用电梯分批快速运送货物：通过快速开关（电梯的上下），配合电感的储能（电梯轿厢）和电容的滤波（楼层的缓冲平台），高效、低损耗地完成能量转移。

这种从“连续耗散”到“间歇搬运”的思维转变，是开关电源技术效率革命的核心。它让我们告别了传统线性电源动辄50%以上的发热损耗，将效率提升至90%甚至95%以上，直接催生了便携式设备的爆发。

拆解工作循环：一部微缩的交响乐

一个典型的Buck（降压）转换器，其工作循环就是一部四幕的微缩交响乐。

第一幕，开关管导通，输入电压加到电感的一端。电感如同一个弹簧开始储能，电流线性增长，能量从输入端注入电感磁场，同时向负载供电。

第二幕，开关管关断。但电流不会突变，电感中储存的磁场能量需要释放，它产生的感应电动势会“强迫”电流继续沿着原来的方向流动。此时，续流二极管（或同步整流管）导通，为电感电流提供通路，电感开始向负载释放能量，电流线性下降。

第三幕与第四幕，周而复始。通过精确控制开关管导通与关断的时间比例（即占空比），我们就能精确调控最终输出的平均电压。Boost（升压）与Buck-Boost（升降压）结构原理类似，只是电感、开关管、二极管的连接方式不同，从而演绎出升压或升降压的能量舞蹈。

这部交响乐的指挥棒，就是控制芯片内部的脉宽调制器。它时刻采样输出电压，与基准电压比较，动态调整脉冲宽度，确保输出稳定，应对负载的瞬息万变。

从理论到实战：设计的精妙权衡

理解了原理，真正的挑战在于应用。电源设计远不止选择一个拓扑那么简单，它是一场贯穿始终的精妙权衡。

芯片选型：寻找最佳“指挥官”

选型始于需求。输入/输出电压电流范围、效率目标、静态电流、开关频率、封装尺寸，都是硬指标。对于电池供电设备，轻载效率与静态功耗至关重要；对于高功率密度应用，高频同步整流芯片是首选。集成MOSFET的控制器简化了设计，但分立方案在超大电流或超高频场合更有优势。别忘了评估控制模式：电压模式简单可靠，电流模式则具有更优的动态响应和内在的过流保护。

布局的艺术：通往稳定之路

这是最易被低估，却最易引发灾难的环节。一个好的布局必须遵循“小功率回路”原则：让高频开关电流流经的路径尽可能短而宽，像为暴躁的闪电规划最短的泄放通道。输入电容、开关管、电感、输出电容构成的功率回路面积必须最小化，以降低辐射噪声和寄生电感。

同时，控制信号的“安静之地”必须与功率地分开，采用单点接地或分区布局，避免噪声通过地线污染敏感的反馈网络。反馈走线要远离噪声源，并采用短而直接的路径。散热设计需提前规划，主散热路径清晰。

效率的极限：与损耗的毫厘之争

追求那1%的效率提升，意味着与各种损耗的正面交锋。

• 导通损耗：源自MOSFET的导通电阻和电感的直流电阻。选择低Rds(on)的MOSFET和低DCR的电感是基础。

• 开关损耗：每次开关瞬间的电压电流交叠区域产生的损耗。它随频率线性增长。优化驱动强度、采用软开关技术、在效率和尺寸间选择合适的频率是关键。

• 栅极驱动损耗：为MOSFET栅极电容充电放电所耗能量。它也与频率成正比。

• 其他损耗：包括二极管的正向压降损耗、控制芯片自身功耗等。

优化是一场系统工程：在适当的频率下（如500kHz-2MHz），选择优质元件，优化驱动与死区时间，并充分利用芯片的省电模式。

故障迷雾：从现象探寻本质

当电路不工作，我们需要像侦探一样思考：

• 无输出：检查输入电源、使能信号、启动电容、反馈网络分压电阻是否正常，芯片VCC是否达到启动电压。

• 输出不稳或纹波过大：首先检查布局，特别是功率回路和反馈回路。然后检查输入/输出电容是否足够且ESR较低，电感值是否合适（过小导致纹波电流大，过大可能影响动态响应）。

• 芯片发热严重：排查是否因持续工作在过载、短路状态，或开关损耗、导通损耗过大。检查电感是否饱和。

• 振荡或噪声：通常是补偿网络设计不当，环路不稳定所致。需要根据芯片数据手册调整补偿元件。

未来的音符：软开关与数字化浪潮

传统硬开关技术正逼近物理极限。以LLC谐振、有源钳位反激为代表的软开关技术成为新趋势。它们在开关管导通或关断前，通过谐振将电压或电流降为零，从而近乎消除开关损耗，使高频化（MHz级别）与高效率得以兼得，特别适用于高功率密度适配器和服务器电源。

与此同时，数字电源控制正从高端领域下沉。它通过数字信号处理器实时监控并灵活调整控制参数，实现更智能的监控、更复杂的多相控制、动态电压调节以及在线故障诊断与补偿。这是从“固定乐谱”到“AI指挥”的演进。

结语：于无声处听惊雷

DC-DC转换器的世界，是一个将粗犷电能驯服为精密动力的微观宇宙。从最基本的开关动作，到关乎整机稳定的布局艺术，再到追求极致的损耗权衡，每一个细节都凝聚着对能量法则的深刻理解。

它或许从未站在聚光灯下，却决定了所有聚光灯能否亮起。下一次当你拿起轻薄持久的手机，或使用高效运行的电脑时，不妨想一想，在那些精密的芯片之下，正有无数的“能量电梯”在以百万次每秒的频率，安静而高效地工作着，构筑着我们这个数字时代的基石。

这，便是基础工程之美，于无声处响起的惊雷。
