你有没有想过，为什么现在的手机充电器，既能为电量耗尽的手机快速“回血”，也能在手机电量过半时，继续以接近满功率的速度“涓涓细流”？这背后，其实是一场发生在芯片内部的、精密的“电能格式转换”交响乐。而负责指挥这场交响的，就是一个同时具备升压和降压能力的核心角色——充电管理芯片。它就像一个全能的“电能调音师”，无论输入电压是高是低，都能为你设备的电池，精准调配出最适宜的那一曲“电流之歌”。

我们今天要聊的主角，其核心便在于它内部的 “升降压拓扑结构”。这听起来有些抽象，但你可以把它想象成一个拥有多个开关的、高度智能的“能量十字路口”。

四种开关，一场精准的电流之舞

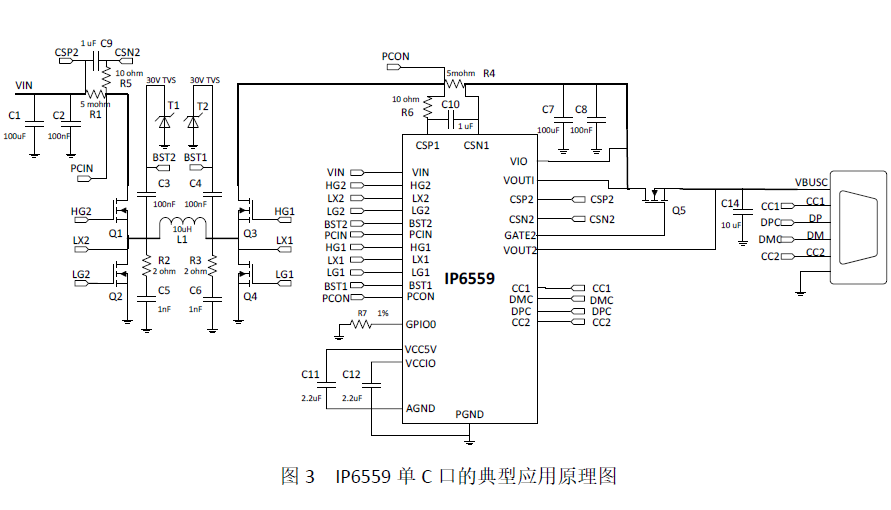

最经典的实现方式之一是“四开关升降压拓扑”，或称为 Buck-Boost 拓扑。它由四个关键的功率开关管（通常为 MOSFET）组成，排列成一个类似“H桥”的结构，围绕着一个电感元件。这四枚“开关”在芯片内部控制器的精密指挥下，以极高的频率（可达数 MHz）协同“开合”，上演一场动态的“能量搬运”。

其工作逻辑，并非简单地在“升压模式”和“降压模式”之间粗暴切换，而是可以根据输入电压（VIN）与目标输出电压（通常由电池电压VBAT决定）之间的关系，动态调整“舞步”：

• 当 VIN 高于 VBAT（降压模式）：此时，控制器会让其中两个开关扮演主角，电路实质上等效为一个 Buck（降压）转换器。它将较高的输入电压“斩波”并平滑后，输出一个稳定且较低的电压为电池充电。例如，当你使用支持20V输出的PD充电器给一个仅需8.4V（两串锂电池）的设备充电时，芯片就工作在此模式。

• 当 VIN 低于 VBAT（升压模式）：当输入电压不足以直接为电池充电时，控制器会切换另外两个开关的组合，电路摇身一变，成为 Boost（升压）转换器。它将输入电压“泵升”到电池所需的更高电压。一个典型的场景是：使用车载的5V或9V USB口，为一个需要12.6V（三串锂电池）的户外设备充电。

• 当 VIN 接近 VBAT（升降压模式/直通模式）：这是最体现其智能化的时刻。当输入电压与电池电压非常接近，单纯升压或降压效率都不理想时，控制器会让四个开关都参与进来，通过更复杂的时序控制，实现能量的高效传递，或者进入一种近似“直通”的低损耗状态。这在充电末期，电压差很小时，对维持整体充电效率至关重要。

闭环控制：让“调音”毫厘不差

仅有灵活的拓扑结构还不够。要确保输出给电池的电压和电流绝对精准、安全且高效，离不开另一个核心——控制环路。这就像一个拥有“金耳朵”的实时监听系统。

芯片内部集成了高精度的误差放大器、模数转换器（ADC）和PWM（脉宽调制）发生器。它会持续采样电池端的电压和电流，并与芯片内部预设的、根据电池化学特性制定的充电曲线（如恒流、恒压、涓流充电阶段）进行毫秒级的比对。一旦发现微小偏差，控制环路会瞬间调整那四枚开关的“开合”占空比，从而精确调节输送给电池的能量。这个闭环反馈确保了无论在何种输入条件下，电池都能获得最理想的“滋养”。

为何是它？对比传统的单功能方案

你可能会问，为什么不用更简单的 LDO（低压差线性稳压器） 或单纯的 Buck（降压）芯片 呢？

• 对比 LDO：LDO 结构简单，但原理如同用一个可调电阻来降压，多余的电压会以热能形式耗散掉。在输入输出电压差较大时，效率极低，发热严重，完全无法满足如今高功率快充的需求。而升降压芯片通过开关方式转换能量，理论效率可高达95%以上。

• 对比单一 Buck 芯片：Buck芯片虽高效，但有一个致命局限：输入电压必须始终高于输出电压。这意味着一旦你使用的电源适配器电压（如标准的5V USB）低于电池电压（如笔记本的12V电池），充电过程将完全无法进行。升降压芯片则彻底打破了这一枷锁，实现了电源适配的“全兼容”灵活性。

舞台广阔：从口袋到车轮的应用图景

正是这种“升降自如”的特性，让这类芯片的应用场景远超你的想象：

1. 消费电子快充：这是最主流的战场。支持 PD、QC 等快充协议的手机、平板、笔记本，其内部的充电管理芯片几乎都是升降压型。它能让设备兼容从5V到20V甚至更高的各种充电器，并始终以最优效率工作。

2. 便携储能与户外电源：这些设备常常需要通过太阳能板（输出电压随光照波动）、汽车点烟器（12V）等多种方式充电，而自身的电池组电压可能更高。升降压芯片是确保它们能够“广纳百川”的关键。

3. 汽车电子与 USB PD：在车载系统中，电池电压（通常12V或24V）波动较大。为车内各类电子设备（尤其是支持高压快充的）提供稳定高效的充电接口，必须依赖升降压芯片来应对这种宽范围电压输入。

4. 多节电池串联管理：在电动工具、无人机等领域，需要为多节串联的锂电池组充电。充电器电压可能与电池组总电压不匹配，或者需要更精细的单节电池均衡管理，升降压拓扑提供了理想的解决方案。

效率之争：如何做到“多快好省”？

效率是衡量这类芯片水平的硬指标。优秀的升降压充电芯片会在整个宽输入电压范围内，都保持平滑的高效率曲线。其秘诀在于：

• 超低导通电阻的开关管：减少能量在开关管本身上的损耗。

• 高频开关与同步整流技术：提高开关频率可以使用更小体积的被动元件（电感、电容），而同步整流技术用 MOSFET 替代传统的整流二极管，大幅降低了导通损耗。

• 智能模式切换算法：如前所述，在降压、升压、升降压模式间无缝平滑切换，避免在效率低谷区域长时间工作。

所以，当你下次再为手机快速充电时，或许可以想象一下：在你的掌心之下，一粒微小的芯片正以其精妙的拓扑结构和闪电般的控制环路，上演着一场无声而高效的能量芭蕾。它不仅连接着插座与电池，更连接着我们对移动设备“永远在线、时刻满电”的现代生活期待。正是这些不起眼的“电能调音师”，让自由与便捷，变得如此触手可及。
