做过电源的人都懂：DC-DC从来不怕“能出电”，最怕的是——一上负载就抖、一到高低温就漂、一遇干扰就乱，最后你在示波器前熬夜，问题却像雾一样散不开。

UC3844这类电流型PWM控制器之所以常被反复提起，不是因为它“有多高级”，而是因为它把一套很实用的控制框架做得足够清晰：你知道该怎么补偿、怎么限流、怎么启动、怎么处理噪声，以及为什么你的波形会长成那样。

这篇就围绕“UC3844核心特性与设计要点”，从设计者最容易踩坑、也最值得下功夫的环节，把关键逻辑讲透一点。

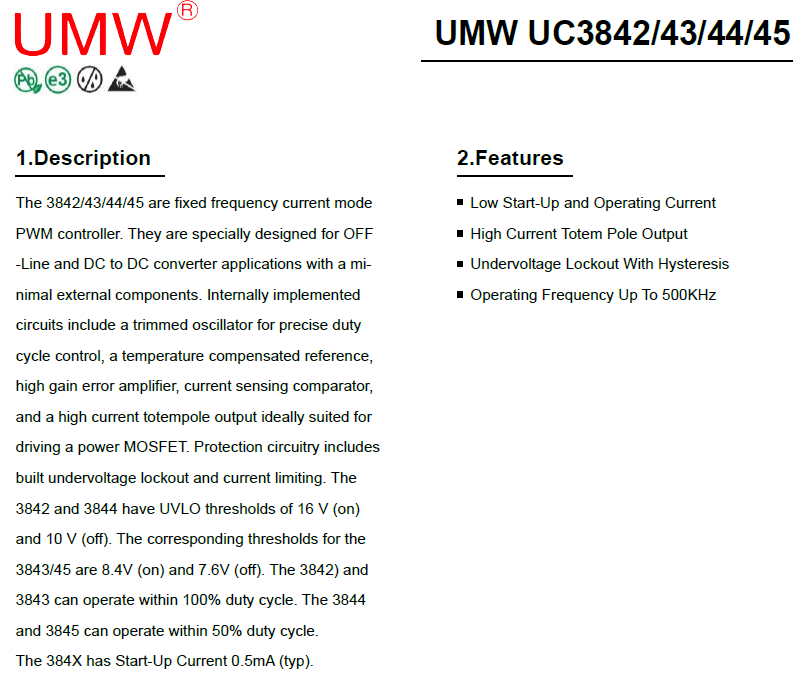

一、先把UC3844放回它擅长的位置：电流型PWM控制

很多人第一次接触UC3844，是从“经典反激电源”开始的。原因很现实：它的控制方式很适合中小功率隔离式拓扑，尤其是反激、正激这类以峰值电流控制为主的方案。

电流型控制的直观好处是：它把“电感电流”这条关键变量拉到了台前。相比纯电压型PWM，电流型在动态响应、逐周期限流、输入电压扰动抑制方面更容易做得顺手一些。

但顺手不代表不用思考。UC3844真正的价值，不在于“接上就能用”，而在于你能把它当成一个结构化工具：

• 用误差放大器决定“你想要的输出”

• 用电流检测决定“你允许的能量”

• 用振荡器和PWM比较器决定“每周期怎么给”

• 用欠压锁定和启动逻辑决定“什么时候开始、什么时候停”

理解这四句话，后面你看任何典型应用电路，都会像拆积木一样清楚。

二、工作频率：不是选一个数字，而是选一整套代价

UC3844的振荡频率通常由RT/CT设定。工程上选频率，不是为了“越高越好”，而是为了在以下矛盾里取得平衡：

1）磁件体积 vs 开关损耗

频率高，磁件可以做小，但开关损耗和驱动损耗会上升，MOSFET更热，EMI更难搞。

2）环路带宽 vs 噪声敏感度

频率高，理论上你能做更快的控制响应，但电流采样、栅极驱动、布局寄生都会更“刺耳”，你会更依赖干净的地、合理的走线和滤波。

3）最小导通时间/占空限制 vs 轻载与启动行为

频率越高，单位周期变短，你对最小脉宽、采样延迟、驱动能力的要求越苛刻，轻载时的抖动、跳脉冲等现象也更常见。

一个很实用的建议是：先从拓扑和功率段出发选一个保守的频率范围，再用热、EMI、效率和瞬态指标去迭代，而不是一开始就把频率拉到“看起来很先进”的位置。

三、内部误差放大器：补偿网络不是“抄一个就完”

UC3844内部有误差放大器，外部通过补偿网络把它变成你想要的环路形状。电源稳定不稳定，很多时候不是“芯片不行”，是补偿没做对，或做对了但布局把它毁了。

你需要明确三个问题：

1）你的功率级到底是什么“控制到输出”的传递函数？

反激、正激、降压、升压，不同拓扑的零极点分布不同。尤其隔离式反激在不同工作模式下（连续/断续）呈现的特性会变，补偿思路也要跟着变。

2）你希望带宽到哪里？相位裕度要多少？

带宽不是越大越好。带宽高，瞬态好，但噪声更容易进环路；带宽低，系统更“稳”，但负载突变就更“慢”。

3）补偿器的每个元件，分别在“抵消哪个极点、引入哪个零点”？

如果你说不清楚，那你大概率是在“经验调参”，一旦换磁芯、换电容、换负载范围，系统就会露馅。

很多人在示波器上看到输出纹波“忽大忽小”，第一反应是换更大电容。实际上，环路补偿和采样噪声更常是幕后原因：电流采样尖峰经比较器误触发，误差放大器再被噪声调制，最后表现为占空抖动和输出纹波异常。

四、斜坡补偿：你不处理，它就用亚谐波振荡教你做人

电流型控制有一个绕不开的经典现象：当占空比超过某个阈值时，系统可能出现亚谐波振荡（表现为一个周期大、一个周期小，电感电流峰值交替跳动）。

这不是“器件坏了”，而是控制理论决定的风险区。

斜坡补偿的意义，就是在电流检测信号里叠加一个人为的斜坡，让峰值电流控制在高占空比区域仍然保持稳定。

工程上你需要记住两点：

1）什么时候最需要斜坡补偿？

当你可能工作在较高占空比区域时（例如某些输入范围、某些拓扑或特定工况），就应该认真检查亚谐波风险，而不是等到样机在某个输入电压点突然“喘振”。

2）斜坡补偿做多少才合适？

过少，压不住亚谐波；过多，会牺牲电流环的优势，动态可能变差，电流限值的准确性也会受影响。它是“稳定性与性能”的折中，不是无脑加大。

如果你在调试中看到电流波形出现周期性交替、输出纹波呈现低频起伏，别急着怀疑电感或电容，先把“是否需要斜坡补偿”放到排查清单的前面。

五、典型应用电路拓扑：反激最常见，但思路是通用的

UC3844经常出现在以下几类拓扑里：

• 反激（Flyback）：中小功率隔离电源的常客，成本低、结构简洁

• 正激（Forward）：效率与纹波控制更好，但磁复位与驱动细节更复杂

• 非隔离降压/升压的电流型控制实现：在一些特定应用里也能见到类似思路

以反激为例，UC3844的关键连接逻辑通常是：

• 输出通过光耦+基准源反馈到误差放大器（隔离反馈链）

• MOSFET源极串取样电阻，电流检测输入采样峰值电流（逐周期限流）

• RT/CT设定频率，驱动输出直接推动栅极（需要注意驱动回路与地回流）

• 欠压锁定与启动电阻/辅助绕组供电决定启动、维持与掉电行为

这里最容易被忽略的并不是“电路图画得对不对”，而是“电流路径走得对不对”。

六、几个决定成败的设计要点：不复杂，但很要命

1）电流采样：别让尖峰骗了比较器

MOSFET开通瞬间的二极管反向恢复、电流环路寄生电感都会制造尖峰。如果尖峰直接进入电流检测脚，你会看到：占空被提前截断、输出功率上不去、甚至在某些负载点出现莫名抖动。

常见处理手段是RC滤波、合理的采样布局、控制电流回路面积，但要注意：滤波太重会引入延迟，导致限流不准或稳定性问题。你需要在“抗尖峰”和“真实电流检测”之间拿捏平衡。

2）地与走线：模拟地和功率地要有秩序

误差放大器、补偿网络、电流采样属于“敏感小信号”；MOSFET、电感、整流、输入电容属于“大电流脉动”。把它们的回流混在一起，环路噪声就会直接写进你的PWM里。

布局上最实用的标准是：小信号地尽量在芯片附近单点汇聚，再与功率地在合适位置连接，避免大电流回流穿过采样与补偿参考点。

3）启动与供电：启动只是开始，维持才是稳定

很多人样机能启动，却在负载一上来就掉、或者轻载时反复重启，问题常出在VCC供电链路：启动电阻选得不对、辅助绕组供电切换不顺、VCC电容与二极管选择不合理，都会让控制器进入欠压锁定的“拉锯战”。

4）驱动与开关器件：别把栅极当成“随便拉一下”

栅极回路的寄生电感、电阻、回流路径，决定了开关速度、尖峰幅度和EMI水平。你想要的不是“最快”，而是“可控且可重复”。适当的栅极电阻、合理的驱动回路闭合，是让系统从“能跑”走向“能量产”的关键。

七、把UC3844用好，本质是把控制关系讲清楚

UC3844并不神秘，它只是把电源控制里最常用的一套机制打包给你：误差放大器负责“目标”，电流检测负责“边界”，PWM负责“执行”，斜坡补偿负责“高占空稳定”。

当你把每个模块的职责想清楚，你会发现调试也变简单了：

• 输出不稳，先看环路补偿与噪声耦合

• 功率上不去，先看电流采样与尖峰误触发

• 某些输入点抖动，先看占空比区域与斜坡补偿

• 重启、打嗝，先看VCC供电与欠压锁定链路

你不再靠“换元件碰碰运气”，而是用结构化的逻辑去定位问题。

电源设计最迷人的地方是：它表面是电路，骨子里是系统工程。UC3844这类老牌控制器，恰好适合作为一面镜子——你在它身上投入多少理解，它就回馈你多少稳定与可控。

如果你正在用UC3844做反激/正激，或者你在调试时遇到“抖动、尖峰、打嗝、上不去功率”的典型问题，欢迎把你的拓扑、输入输出范围、波形现象写在评论区。我更想看到的是：你卡在哪个细节，我们一起把那条因果链补全。
