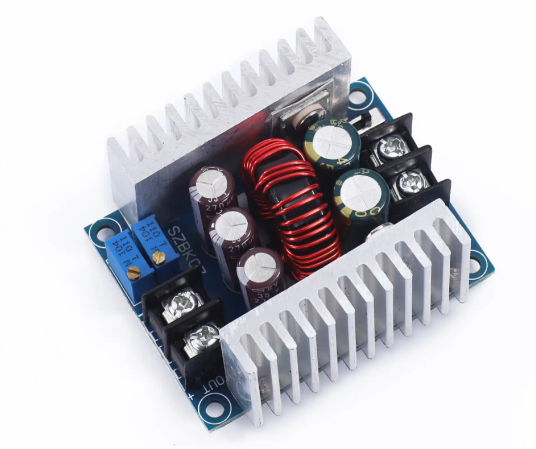

玩电子的朋友，谁的零件盒里还没几个小方块呢？它们大小不一，颜色各异，有的光秃秃，有的顶着一堆零件。但其中有一类，总能让初入门的新手两眼放光，也能让老手们在深夜调试时眉头紧锁，它就是——DC-DC升降压模块。

在入门者的眼里，这东西简直是“电压魔法师”。手上只有一节3.7V的锂电池，可你的单片机要5V，传感器要3.3V，舵机一激动还要6V，怎么办？别慌，这个“魔法方块”闪亮登场。无论是从高变低（降压，Buck），还是从低变高（升压，Boost），或是高低皆可（升降压，Buck-Boost），它似乎总能从有限的输入里，“变”出你想要的电压来。于是，它顺理成章地成为了Arduino小车、自制充电宝、移动电源、LED灯带驱动等各种DIY项目的供电核心，被誉为“DIY必备神器”。

然而，当你真的把它焊上板子，接上负载，事情往往开始变得微妙。这“神器”怎么一会儿热得烫手，一会儿输出又纹波大到能让单片机“抽风”？新手的第一坑，往往始于一个美丽的误会：只看“输出电压”，忽略“转换效率”。

没错，模块的标签上写着“输入5-12V，输出稳定的5V/3A”。但你用一块7.4V的电池供电，打算给一个持续吃2A电流的电机用，发现模块迅速升温到不敢摸。为什么？因为能量不会凭空而来。降压过程看似简单，实则伴随损耗，这损耗变成了热量。一个效率为90%的模块，意味着有10%的输入功率被浪费为热。如果你的负载功率是10瓦（5V * 2A），那么输入功率就需要约11.1瓦，而那被浪费的1.1瓦热量，就全靠这个小模块的PCB和那小得可怜的散热片来散发。一旦散热跟不上，模块过热，轻则输出不稳、效率骤降，重则直接触发过温保护，停止工作，让你的项目在关键时刻“掉链子”。

效率的高低，直接关联着几个关键因素：开关频率、内部MOS管的导通电阻、电感的品质、以及控制芯片的拓扑结构。一般来说，同步整流方案比非同步（使用肖特基二极管续流）的效率更高，尤其是在大电流、低压差场景下优势明显。所以，在挑选模块时，别只看价格和体积，多花一两块钱选择一个标称效率95%以上的同步整流模块，长远来看可能为你省下更多解决散热和纹波问题的精力。

效率之后，第二个“新手劝退点”是“输出纹波”。理想的直流电是一条平静的直线，但开关电源输出的直流电，更像是一条轻微上下起伏的波浪线，这个波动就是纹波。纹波过大会干扰模拟电路的精度，让传感器读数跳动；更可怕的是可能引起数字电路误触发，导致单片机程序跑飞。许多廉价模块为了降低成本，可能使用了容量不足或ESR（等效串联电阻）过大的输出电容，或者电感值不合适，导致纹波巨大。对于精密电路，你可能需要在模块输出端额外添加一级LC（电感电容）或π型滤波电路来“抚平”这条波浪。这也是为什么在给收音机、音频功放、高精度ADC供电时，老手们对开关电源模块的使用会格外谨慎的原因。

那么，这颗让人又爱又恨的小方块，究竟该怎么用好它？避开那些常见的“坑”？

首先，明确需求，按需选择。你是需要小电流（<1A）给逻辑电路供电，还是需要大电流（>2A）驱动电机？输入输出电压范围是多少？静态功耗有要求吗（比如用于长期待机的电池设备）？根据这些，去选择对应的降压、升压或升降压拓扑，并关注其效率曲线（通常在数据手册里），选择在你常用工作区间效率最高的型号。

其次，散热设计，不可忽视。大电流应用下，别指望那个邮票大的模块能自己搞定一切。预留散热空间，必要时添加散热片甚至小风扇。将模块布置在通风良好、远离其他热源的位置。如果空间允许，选择带金属外壳或更大体积的模块，通常散热能力更强。

再者，重视输入与输出滤波。在模块的输入和输出端就近并联一个10uF到100uF的陶瓷电容和一个更大容量（如100uF-470uF）的电解电容或钽电容，可以有效地抑制电源噪声和纹波。对于噪声敏感的电路，增加一级滤波是稳妥的保障。

最后，也是最重要的一点：阅读手册，理解极限。模块上标注的“最大3A”，往往是在理想散热条件下的极限值。实际使用时，建议留有至少20%-30%的余量。同时注意模块的最高工作温度，避免长期在高温下运行。

说到底，DC-DC升降压模块从来不是什么“傻瓜式”的魔法黑盒。它是一片高度集成的开关电源，理解其基本原理和局限性，是让它从“劝退器”变回“神器”的关键。它赋予了我们电源设计的灵活性，让我们能将五花八门的电池、适配器，转化为电路板上井然有序的“能量血液”。这个过程，本身就是一个充满工程美感和挑战的微缩世界。

每一次成功驯服一颗“暴躁”的模块，为项目提供稳定洁净的能源，那种成就感，或许正是电子DIY最纯粹的乐趣之一。下次当你拿起这颗小方块时，不妨多一分敬畏，也多一分探究的耐心。你是在驾驭能量，而不仅仅是连接导线。
