车载充电器降压芯片原理
返回列表 来源: 发布日期: 2026-07-27

你有没有经历过这种场景:在高速上飞驰,手机电量告急,你赶紧插上车充,看着数字一点点回升,心里才踏实下来。可你知道,就在你指尖那小小接口的背后,一块指甲盖大小的芯片,正上演着一场精密的“电压阻击战”吗?你的爱车,那是一座暴躁的12V小型发电站,而你的手机,是位需要5V“营养液”的娇贵客人。将前者狂野的能量驯服为后者能安全享用的涓涓细流,这看似简单的任务,恰恰是车载充电器里那颗降压芯片最核心的使命。

今天,我们不谈那些空洞的参数,让我们跟着工程师的视角,用螺丝刀和万用表,走进一块车载充电器的“五脏六腑”,看看这颗“心脏”是如何强有力地跳动的。

视角一:从“拆解台”看设计,不止是“压”那么简单

当你拧开一个品质不错的车载充电器外壳,内部的电路板往往会给你一种“麻雀虽小,五脏俱全”的紧凑感。而降压芯片,通常是那个体积不大、但引脚密集、表面可能还印着复杂标识的“核心处理器”。工程师的第一眼,看的不是它多能“降压”,而是它的“生存环境”有多恶劣。

汽车电路,远非家用的“太平盛世”。启动瞬间的电压尖峰、发电机工作带来的电压纹波、大功率设备开关造成的干扰……这些都被统称为“抛负载”与“瞬态电压”。一个合格的降压芯片,其设计的第一步就必须建立强大的“城门”——输入过压保护(OVP)。它能敏锐地感知到输入电压的异常飙升,一旦超过预设的安全阈值(例如36V),便会迅速切断通路,防止后级脆弱的手机电路被高压“烧伤”。这就像在芯片前端筑起了一道自动水坝,洪水来袭时瞬间关闭闸门。

紧接着,是“巷战”。芯片内部的功率开关管(通常是MOSFET)以极高的频率(数十万到上百万赫兹)在“开”与“关”之间切换,将输入的高电压“斩”成一段段脉冲。这个过程中,开关管本身并非理想器件,每一次状态切换都会产生损耗,加上电流流过芯片内部导线的电阻,最终大部分的能量都以 “热”的形式散发出来。这就是我们摸到车充会发烫的根源——热损耗。

高明的设计,会从三方面“降温”:一是选用导通电阻(Rds(on))更低的开关管,从源头上减少发热;二是在芯片封装上下功夫,采用散热性能更好的材料,并将热阻参数做得尽可能低,让热量能快速传导到外壳;三是在PCB布局上,将芯片底部或周围的铜箔面积尽可能做大,形成有效的“散热焊盘”,利用整个电路板作为散热器。所以,下次你摸到一个温控得当的车充,那背后很可能是一套深思熟虑的热管理方案在默默工作。

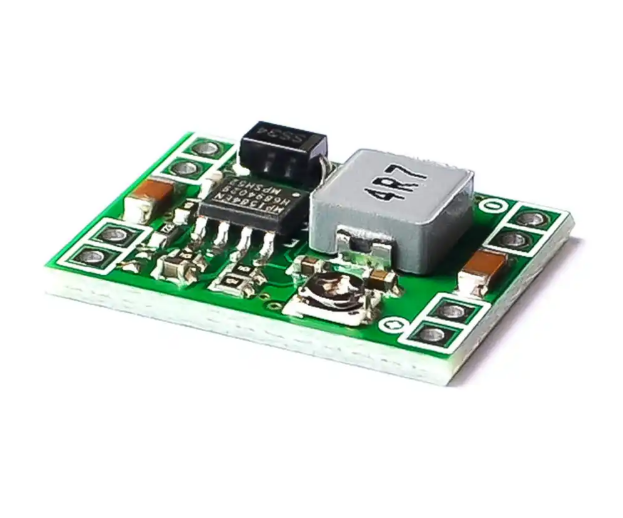

车载充电器降压芯片原理

视角二:从“示波器”看性能,纹波是品质的“照妖镜”

电压是降下来了,但降得“干不干净”,才是区分“能用”与“好用”的关键。这里就要引入一个核心概念:输出电压纹波

想象一下,理想中的5V输出应该是一条平滑如镜的直线。但实际上,由于开关动作和电感、电容元件的特性,输出端总会叠加一些微小的、周期性的电压波动,这就是纹波。把它接到示波器上,你会看到一条在5V基准上下轻微抖动的曲线。

纹波过大会带来什么危害?首先,它像持续不断的“微震颤”,长期作用于手机电源管理芯片,可能加速其老化。其次,对于一些对电源极度敏感的音频或射频电路,纹波可能会被耦合进去,形成可闻的底噪或影响信号接收质量。一个优秀的降压芯片,其控制环路必须拥有快速而稳定的响应能力。它能通过内部精密的误差放大器,实时比较输出电压与基准电压的差异,并动态调整开关管的占空比(即“开”的时间比例),像一位经验丰富的舵手,不断微调方向,让输出电压这艘“船”尽可能稳定地航行在5V的航道上。

同时,芯片外围的“左膀右臂”——电感和输出电容,也至关重要。电感如同“储能水池”,在开关管关闭时释放能量,维持电流连续;电容则像“缓冲滤网”,负责吸收高频噪声和平滑电压。它们的选型与配合,直接决定了最终输出纹波的大小。工程师在调试时,往往会反复调整这两个元件的参数,只为在示波器上看到那条最平静的曲线。

视角三:从“系统”看保护,安全是设计的最终底线

完成了高效的降压和稳定的输出,一颗芯片的使命还远未结束。它还必须是一个尽职的“安全官”,为整个充电链路构建多重保护防火墙。

除了前面提到的输入过压保护,一套完整的保护机制通常还包括:

  • 输出过流保护(OCP)与短路保护(SCP): 当检测到输出电流异常增大,比如负载短路或手机内部故障时,芯片会迅速限流或关断输出,防止因过流导致芯片过热烧毁或引发危险。

  • 过温保护(OTP): 芯片内部集成温度传感器。当检测到结温超过安全极限(通常125℃-150℃),它会自动降低输出功率或完全停止工作,待温度回落后再恢复。这是防止热失控的最后一道保险。

  • 智能识别与兼容性: 现代车充芯片往往还集成或配合专门的协议识别芯片(如QC、PD协议芯片)。它们能通过数据线与手机“握手”,协商出最适合的电压和电流,实现快速、安全的充电。这确保了能量传输不仅是“有”,更是“对”的。

从狂野的12V车载电压,到平稳洁净的5V手机“食粮”,这颗小小的降压芯片,完成了一次精妙的能量形态转换。它不仅仅是一个“降压器”,更是一个集成了功率处理、精密控制、热管理和多重保护的微型智能系统。每一次安全的快充背后,都是半导体工艺、电路设计和系统思维的高度凝结。

所以,当你再次把充电线插入车充时,不妨多一份敬意。你指尖流淌的,不仅是电能,更是无数工程师在方寸之间,为安全与效率写下的严谨诗篇。选择一款靠谱的车载充电器,其实就是选择为你的电子设备,聘请了一位沉默而可靠的能量保镖。你的车充,让你安心了吗?欢迎在评论区分享你的使用体验或疑惑。

本文标签: 车载充 充电 降压 芯片
