你有没有遇到过这种时刻：电池明明还有电，负载一上来电压就“塌”下去；或者升压模块空载看着挺稳，一接设备就嗡嗡叫、发烫、掉压，最后不是保护就是冒烟。

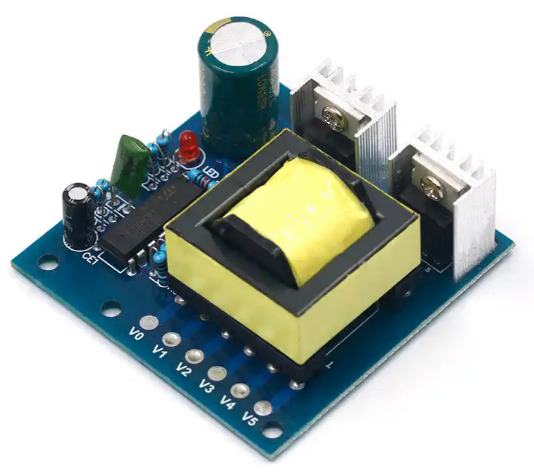

DIY电源里，最容易被低估的一环，往往不是电池，也不是外壳，而是那颗“把能量抬上去”的大功率DC升压芯片（或升压控制器）。当你把目标写成“500W”，事情就不再是“选个模块装上就行”，而是一次系统工程：电流、热、磁、环路、保护、布局、线材，全都要一起算。

这篇就只围绕一个主题：500W大功率DC升压芯片在DIY电源设计中的应用与选型技巧。讲清楚怎么选、怎么搭、怎么避坑，让你的功率不只停留在宣传页，而是真能稳稳落到负载上。

一、先别急着看“500W”，先把三个问题问完

很多翻车案例，本质不是芯片不行，而是需求没定义清楚。

1）你要的500W，是“峰值”还是“持续”？

DIY电源最常见的误会：模块标500W，指的是“短时间、强散热、理想输入”的峰值。你如果希望连续输出500W，设计要按更苛刻的条件来做：散热、磁件、电容、走线、电池能力都要跟上。

建议你在纸上写清楚：

• 连续功率：例如 300W/400W/500W

• 峰值功率：例如 600W（持续3秒）

• 允许的外壳温升：你能接受外壳烫手吗？还是必须“温温的”？

2）输入电压范围是多少？

同样是500W，输入12V和输入48V完全是两套难度。

• 12V升到24V/36V/48V：输入电流非常大，布局和铜皮是生死线

• 24V升到48V：难度下降很多

• 3S/4S锂电（9–16.8V）升到24V：最容易踩“低压大电流”的坑

别只写“12V”，要写范围：比如“9–16.8V”。

3）输出是什么形态？

• 纯直流负载（电机、LED、加热、功放、工控板）

• 后面还要接逆变、再接交流设备

• 要不要恒流？要不要可调？要不要并联电源共享？

不同输出需求，对控制方式、保护策略、纹波、瞬态响应的要求差异很大。

把这三点定义完，你再看500W升压芯片/方案，才不会买到“参数对，但用不了”的东西。

二、500W升压的关键矛盾：电流与热，永远不会放过你

500W听起来是功率，落到电路上，首先变成电流。

举个直观的算账方式：

输出功率 Po = 500W，效率假设 90%（大功率升压做到90%已经算不错），输入功率 Pi ≈ 556W。

如果你从12V输入：输入电流 Iin ≈ 556 / 12 ≈ 46A。

如果你从24V输入：Iin ≈ 23A。

如果你从48V输入：Iin ≈ 11.6A。

看到这里就明白了：

12V输入做500W，电流接近50A级别，任何一个“细节”都会变成灾难：线细一点就发热，铜皮窄一点就压降，电感差一点就饱和，MOS差一点就炸管，散热差一点就热保护。

所以，500W升压芯片选型的核心不是“能不能升到目标电压”，而是：

• 在你真实输入电压下，它能不能扛住对应电流

• 在你真实散热条件下，它能不能连续工作

• 在你真实负载变化下，它稳不稳、会不会乱叫、会不会掉压重启

三、选型别只盯芯片名：先决定“拓扑与架构”

DIY里常见的500W升压方案，大体会落到三类思路：

1）单相升压：简单，但对器件和散热要求极高

优点：结构简单、调试门槛低、成本相对低。

问题：当输入电压低、功率高时，单相的电感电流纹波大、器件电流应力大，发热集中，布局难度高。很多标称500W的“单板模块”，实际更适合短时或更高输入电压场景。

2）多相/交错升压：更接近“真·大功率”

优点：分摊电流、降低纹波、热更分散，连续大功率更可控。

问题：控制复杂，调试与PCB要求更高，对相位、采样、补偿更敏感。

如果你追求“500W持续输出”、且输入电压偏低，多相往往更现实。

3）先升压再后级稳压/隔离：为了稳定与安全

有些DIY电源会追求更干净的输出或隔离安全（尤其是工业/仪器用途），可能会采用两级结构：先把电压抬到一个中间母线，再做后级稳压或隔离DC-DC。

代价：效率和体积、成本都会上去，但系统级体验更稳。

你不一定要把方案设计得很复杂，但至少要在心里有个判断：你的“500W”到底需要哪种架构才能“长期靠谱”。

四、真正决定成败的，是这7个“选型硬指标”

不管你最后选芯片还是选现成模块，下面这些点都值得一条条核对。

1）效率曲线，不是“最高效率”

很多人看见“效率95%”就放心了，但大功率升压最关键的是：

• 在你的工作点（输入电压、输出电压、目标功率）效率是多少

• 在低输入电压时效率会掉多少

效率一掉，热就立刻上来。比如从90%掉到85%，500W输出时损耗从约56W变成约88W，散热难度完全不是一个级别。

2）开关频率与磁件体积的交换

高频：磁件小、响应快，但开关损耗高、EMI更难压。

低频：效率可能更好、EMI相对好控，但电感体积大、动态响应可能差。

DIY空间有限时，经常在这里两难。建议你先确定体积与散热条件，再反推频率与电感方案。

3）电流检测方式：峰值、电阻、DCR、采样精度

大功率下，电流检测决定了保护是否可靠，也决定了你会不会“莫名其妙限功率”。

如果是外置采样电阻：

• 精度好，但电阻本身也发热、有损耗

如果是电感DCR：

• 损耗低，但温漂与一致性要处理

不管哪种方式，别忽视采样走线与地参考，否则你会得到一个“看起来能用，但一上负载就抽风”的系统。

4）MOSFET与电感：比芯片更容易把你拖下水

很多500W翻车不是控制芯片问题，是外部功率器件没选对：

• MOS：导通电阻、开关损耗、栅极驱动能力、结温余量

• 电感：饱和电流、温升、磁芯材料、线径与绕法

尤其是电感饱和，一旦发生，你看到的现象就是：电流暴涨、效率崩、发热飙、然后保护或炸管。

5）电容与纹波：别让输出“看似稳，实则脏”

DIY电源常常要带敏感设备（单板机、功放、射频模块）。纹波与瞬态响应不够，会表现为：

• 设备偶发重启

• 音频底噪

• 电机抖动

选择低ESR电容只是第一步，更关键的是布局：电容到开关回路的距离、回流路径、地的分区。

6）保护：OCP/OVP/OTP/UVLO缺一不可

大功率DIY电源，保护不是“锦上添花”，是防止你把电池、线束、负载一起带走。

至少要确认：

• 欠压锁定（防止电池被过放、低压大电流拉跨系统）

• 过流保护（最好是可预期的限流方式，而不是硬关断抖动）

• 过压保护（负载断开时的冲高尤其危险）

• 过温保护（并且温度检测点要合理）

7）EMI与啸叫：能不能“安静地工作”

500W升压的开关电流很大，EMI与啸叫几乎不可避免，但可以被控制。

如果你买模块，看看是否：

• 有输入输出滤波

• 有屏蔽电感或合理磁件

• 有足够的接地与屏蔽策略

如果你自己画板，记住一句话：大电流回路面积越小越好，采样越干净越好。

五、DIY电源的“现实策略”：把500W做得更稳的三种做法

如果你不是为了挑战极限，而是为了“稳定可用”，下面三条通常比“硬怼500W”更聪明。

1）提高输入电压，减少输入电流

同样输出功率，输入电压越高，输入电流越小，损耗、发热、压降、线材要求都会显著下降。

比如能用6S/10S电池组，就不要执着于3S硬升到48V去扛大电流。

2）功率留余量：按70%设计，按100%宣传

这不是投机，是工程习惯。

你要连续500W，最好选用能“持续”承受更高等级的器件与散热条件，让你的系统在夏天、封闭壳体、风道不理想时依然能跑。

3）把“散热”当成电路的一部分，而不是外设

• MOS与整流器件的热路径：铜皮、导热垫、散热片、风道

• 电感的温升与通风

• 外壳导热与隔热（别让电池被热源烤着）

500W损耗几十瓦是常态，你不规划散热，就等于把故障时间写进日历。

六、落地选型清单：你可以直接照着核对

如果你现在要开始选500W升压芯片/方案，建议按这个顺序做决定：

• 目标：连续多少W？峰值多少W？

• 输入：最低电压是多少？（这是最要命的条件）

• 输出：电压固定还是可调？是否需要恒流？

• 架构：单相还是多相？是否两级？

• 器件：MOS、电感、电容是否有足够余量？

• 保护：欠压、过流、过压、过温是否齐全且策略合理？

• 散热：你准备给它什么散热条件？自然冷却还是强制风冷？

• 布局/线束：电池到模块、模块到负载的线径与长度是否匹配50A级别电流？

如果你只能做到其中一半，那就别让它承担“连续500W”的任务；把它当成“短时高功率”会更安全、更符合DIY现实。

最后想说的是：

DIY电源里，“500W升压芯片”听起来像一个元件问题，实际上是一个系统能力问题。你越早把输入范围、持续功率、散热与保护定下来，后面越少靠运气。

你正在做的DIY电源，是从多少V升到多少V？希望连续500W还是峰值500W？如果你把这三个参数写出来，我可以按你的目标电压与输入范围，帮你把选型重点和最容易踩的坑再进一步收敛到一套更具体的决策路径。
