dcdc变换器控制方法
返回列表 来源: 发布日期: 2026-08-10

最近和几位做电源的朋友聊天,话题从新项目扯到了十年前的老方案。有人感叹,别看现在数字控制、多相交错满天飞,回过头看,最经典的电压型控制,依然在许多场景里稳如泰山。这让我想起一个有趣的视角:我们对于DC-DC变换器“控制方法”的追逐与演进,本质是工程师在“确定性”与“自由度”之间,一场持续了数十年的精妙平衡。

第一层平衡:环路之内,稳定之上

所有控制方法的起点,都是一个目标:让输出电压稳定在设定值。无论是古老的电压模式控制,还是后来成为主流的电流模式控制,核心任务都是构建一个负反馈环路,对抗输入电压的波动和负载电流的扰动。

电压模式控制直白得像一道经典物理题:采样输出电压,与参考电压比较,误差信号经过补偿网络放大,去调制PWM的占空比。它的数学模型清晰,设计直观,但短板也明显——对输入电压变化的响应慢了一拍,就像一个只根据终点位置调整方向的长跑者,应对途中突起的阵风显得力不从心。

于是,电流模式控制加入了“途中速度”这个内环反馈。它既采样输出电压,也采样电感电流。电流内环提供了一个快速的过流保护,也让系统对输入电压变化有了近乎瞬时的抵抗能力,等效为单极点系统,补偿设计得以简化。这像是给跑者装上了实时心率监测和步态感应,不仅能更快调整呼吸节奏,还能在路面起伏时提前调整发力。

这个阶段的“控制”,核心是稳定与可靠。工程师的智慧,体现在补偿网络的精心设计上:如何放置零极点,来获得足够的相位裕度和增益裕度,确保在各种工况下都不振荡、不失控。伯德图成了工程师的通用语言,频域分析是确保系统鲁棒性的不二法门。

第二层平衡:数字赋能,从“模拟艺术”到“可编程策略”

当控制环路从模拟域迁移到数字域,一切开始变得不同。数字控制带来的远非“把运放换成ADC和DSP”这么简单,它打破的是模拟电路在灵活性与复杂度上的天花板。

数字控制的优势,首先在于精准与一致。模拟器件固有的温漂、老化、离散性被数字化基准和算法替代,参数可以精确到比特。更重要的是,它带来了可编程的智能。传统的模拟补偿器一旦制成,其传递函数就固化了。而数字补偿器(如PID、PR、重复控制等)的系数可以通过软件随时修改、在线整定,甚至可以根据工作点动态切换控制策略。

这开启了控制方法的“模块化”和“自适应”时代。比如,在启动瞬间采用软启动算法防止冲击电流,在轻载时切换到突发模式(Burst Mode)或频率折返(Frequency Foldback)以提高效率,在负载剧烈变化时启用前馈(Feedforward)控制来预先补偿。这些复杂的多模式协同,在模拟电路中实现起来成本极高,而在数字控制器中,只是几段不同的代码段和状态机切换。

数字化的更深层影响,是让高级控制算法得以落地。比如无差拍控制(Deadbeat Control),它能理论计算出一个开关周期内所需的精确占空比,让系统在一个或两个周期内就跟上参考值的变化,实现极快的动态响应。又比如模型预测控制(MPC),它能在每个周期在线优化未来数个周期内的开关动作,直接处理多变量、带约束的控制问题。这些算法对计算能力要求苛刻,正是数字处理器的舞台。

此时,“控制”的内涵,从确保单点稳定,拓展为在全工况范围内实现性能最优。工程师的挑战,从设计模拟电路,转变为设计控制律、状态观测器和参数辨识算法。

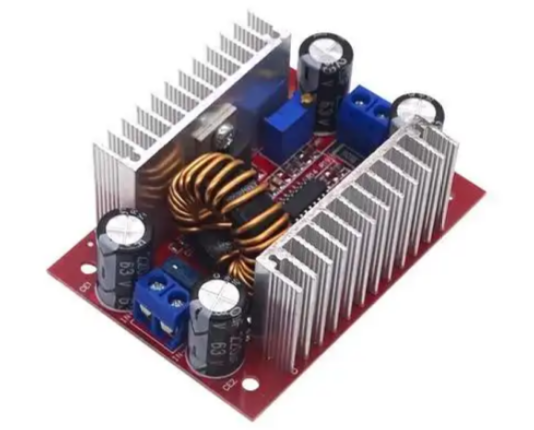

dcdc变换器控制方法

第三层平衡:拓扑与应用共生,控制方法与电路结构共舞

脱离具体拓扑谈控制方法,无异于纸上谈兵。控制策略的选择,与变换器拓扑紧密耦合,甚至能反过来定义拓扑的价值。

以常见的非隔离Buck、Boost、Buck-Boost为例,其控制方法相对成熟。但当拓扑变得复杂,如移相全桥(PSFB)、LLC谐振变换器、有源钳位反激(ACF),控制方法就必须与拓扑的独特机理深度结合。

以高效著称的LLC谐振变换器为例。它的核心优势在于利用谐振实现软开关(ZVS/ZCS),大幅降低开关损耗。而实现这一优势的关键,恰恰在于其变频控制(PFM) 方法。通过调节开关频率,改变谐振网络的分压比,从而调节输出电压。这里的控制逻辑,与PWM调占空比有本质不同,它必须精心设计增益曲线,确保在负载和输入变化时,开关频率始终运行在能实现软开关的范围内。控制算法需要“懂得”拓扑的谐振特性。

再看移相全桥(PSFB),它的核心控制变量是桥臂之间的移相角。通过调节移相角来控制功率传输,同时利用变压器的漏感和寄生电容实现滞后桥臂的ZVS。其数字控制器需要精确管理四个开关管的时序,并可能集成初级侧电流采样来实现峰值电流控制,防止变压器饱和。这里的“控制”,是精确的时序管理与能量传输控制的结合。

更进一步,在诸如图腾柱无桥PFC、三相维也纳整流器等更复杂的拓扑中,控制方法不仅要实现稳压,还要实现网侧电流的正弦化(功率因数校正),处理多个交织的控制目标。这往往需要多环嵌套(电压外环、电流内环)、坐标变换(如abc到dq的Park变换)等更复杂的控制架构。

在这一层,控制方法成为挖掘拓扑潜能、定义系统性能边界的关键。工程师需要同时是拓扑专家和控制理论家,让算法与电路产生“1+1>2”的化学反应。

总结:从闭环稳定到系统最优

回顾DC-DC变换器控制方法的演进脉络,我们可以清晰地看到一条从“底层稳定”走向“高层优化”的路径。

  • 初期目标:建立稳定。通过反馈环路抵抗扰动,这是所有电源的生存基础。

  • 中期进化:追求性能。通过数字控制、多模式、自适应策略,在宽范围条件下优化动态响应、效率和可靠性。

  • 前沿拓展:实现智能。通过与拓扑深度结合,运用先进控制算法,处理多目标、带约束的复杂优化问题,甚至融入状态预测、健康管理等智能化功能。

控制方法的每一次跃迁,都伴随着半导体工艺、磁元件技术、封装技术的进步。它从来不是孤立的算法游戏,而是整个电力电子系统工程能力提升的缩影。

所以,当工程师再谈论“控制方法”时,他们谈论的可能是一个精心调校的补偿器参数,可能是一段高效优雅的嵌入式代码,也可能是一套与特定拓扑灵魂契合的系统级解决方案。这场在“确定性”(稳定、可靠)与“自由度”(高效、快速、智能)之间的平衡艺术,仍在继续,并且随着宽禁带半导体、人工智能等技术的渗透,正走向更广阔的蓝海。

最终,最好的控制方法,是让“电源”本身消失于无形——稳定、高效、智能到让用户完全无需感知它的存在。这,或许是所有电源工程师心中,那个永恒的“参考电压”。
