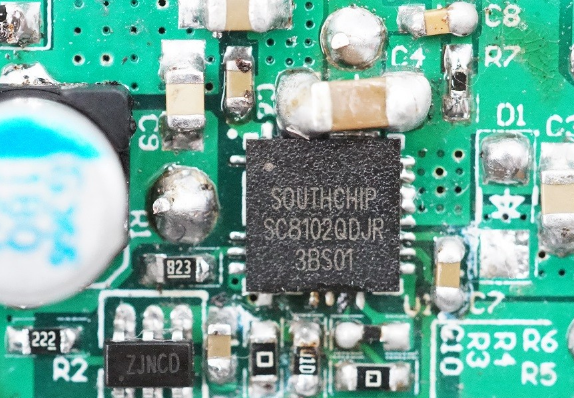

朋友，你一定遇到过这样的情况：产品需要一块锂电池供电，满电4.2V，放完电3V。你想稳定输出个3.3V或者5V，常规的降压（Buck）或者升压（Boost）芯片直接就“罢工”了——输入电压高时要降压，输入电压低时又得升压。这时候，升降压（Buck-Boost）芯片就成了那个“天选之子”。

但市面上的升降压芯片型号眼花缭乱，几十页的数据手册，各种参数指标，哪个才是决定系统成败的“命门”？今天，我们不谈虚的，就掰开揉碎了聊聊升降压芯片那几个最核心、也最容易让人掉坑里的关键参数。

第一关：效率，不是单一数字，而是一条曲线

几乎所有芯片手册的首页，最醒目的位置，都会标榜一个峰值效率，比如“高达95%”。这个数字确实诱人，但它就像汽车的“理论油耗”，看看就好，别太当真。

真正的挑战在于，你的应用场景，往往不在那个“峰值”点上。一个由单节锂电池供电的设备，输入电压会从4.2V一路跌到3.0V；你的负载电流，也可能从待机时的微安级，瞬间跳到满载工作的安培级。

所以，看效率，绝不能只看一个点。你必须找到芯片手册里那张最重要的图——不同输入电压、不同输出负载下的效率曲线图。这张图会残酷地告诉你真相：在电池电压最低（如3.3V）、输出电流中等（比如你系统最常工作的500mA）时，效率可能已经跌到了85%以下。那损失的15%能量去哪了？全变成了热量。

第二关：静态电流，待机设备的“生命线”

如果你的设备需要长时间待机，比如那些靠电池撑好几年的物联网传感器、智能门锁，那么IQ（静态工作电流）这个参数，其重要性甚至可能超过效率。

IQ指的是芯片在轻载或空载，但未完全关断（使能引脚仍为高）时，自身电路消耗的电流。这颗“微小的火苗”会24小时不间断地消耗电池能量。一个IQ为50µA的芯片，和一个IQ为5µA的芯片，在一年时间里，消耗的电池能量能差出十倍。对于那些宣称“十年不用换电池”的产品，IQ的选型就是生死线。务必在手册中确认“Enable=High”条件下的IQ参数，别被关断状态下的漏电流给忽悠了。

第三关：开关频率，一场速度与“清晰度”的权衡

开关频率（Fsw）高低，直接决定了外围电感、电容的体积。频率越高，所需的电感量和电容值越小，整个电源方案就能做得更小巧，这对追求极致体积的TWS耳机、智能手表来说是刚需。

但高频率也带来了两面性。首先是效率的损失，开关次数越多，每次开关过程中的导通、关断损耗累积起来就越大。其次，是潜在的电磁干扰（EMI）问题。更高的基频及其谐波，更容易“跑”出去干扰周边敏感的射频电路（如蓝牙、Wi-Fi天线）或模拟传感器。这时，你不得不花费更多精力在PCB布局、屏蔽和滤波上。

第四关：热性能，数据手册里“隐藏的BOSS”

芯片的结温（Junction Temperature）是否安全，是最后也是最实际的考验。很多工程师只看芯片的持续输出电流能力，却忽略了它的工作环境。芯片手册里会给出一个参数：θJA（结到环境的热阻），单位是°C/W。它告诉你，芯片内部每消耗1瓦的功率，结温会比周围环境温度高多少度。

来算一笔简单的账：假设你的芯片在某种工况下损耗为0.5W，环境温度是45°C，θJA为50°C/W。那么芯片结温将达到：45°C + (0.5W * 50°C/W) = 70°C。这看起来还安全。但如果你的设备密闭不通风，实际θJA可能远高于手册给出的（通常是在理想测试条件下的值），或者环境温度更高，结温就可能直逼甚至超过芯片的额定最大值（常见为125°C或150°C），导致过热保护、性能下降甚至永久损坏。

因此，选型时不仅要看电流能力，更要评估实际应用中的功率损耗，并结合散热条件去估算温升。对于高功耗应用，优先选择热阻更小、封装散热更好的型号，并在PCB设计上预留足够的铺铜散热面积。

写在最后

升降压芯片的选型，从来不是找一个参数最华丽的，而是找一个与你的系统需求匹配度最高的。你的输入电压范围、输出电压电流、对体积和待机时间的苛刻要求、所处的电磁环境、以及最终的散热条件，共同绘制了一张“需求地图”。

下次翻开数据手册，别只盯着首页的明星参数。带着你的具体应用场景，去深挖那些效率曲线、静态电流表、热阻参数和布局建议，你才能避开一个又一个的“坑”，选到那颗真正让你产品稳定、高效、长寿的“心脏”。

你在电源芯片选型中还遇到过哪些意想不到的挑战？欢迎在评论区分享你的经历与见解。
