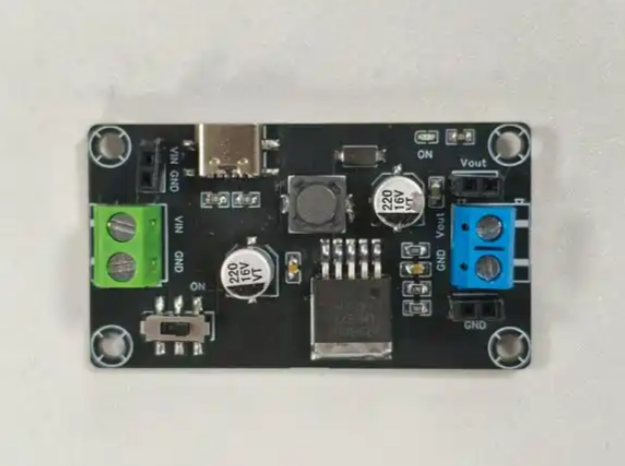

电源是系统的“心脏”，而一颗合适的dcdc降压芯片，就是这颗心脏搏动稳健与否的关键。刚入行的工程师，面对参数表上密密麻麻的规格，常常感到无从下手——效率真的越高越好吗？电感值越小就越先进？输出电容是不是越多越稳？今天，我们就抛开复杂的公式，聊聊那些在选型时容易踩中的“坑”，帮你建立起最直接有效的判断逻辑。

误区一：唯效率论，忽略了全负载区间表现

提到DCDC芯片，工程师第一反应往往是：“效率多少？” 追求高效率当然没错，它直接关系到系统续航和散热。但一个常见的误区是，只盯着数据手册首页那个在最优条件下的峰值效率，比如“效率高达95%”，就以为万事大吉。

事实上，效率曲线是一条覆盖了从轻载到满载的弧线。很多芯片在轻载时效率会急剧下降，如果你的设备有大量的待机或低功耗工作模式，那么轻载效率远比峰值效率重要。一颗峰值效率95%、但10%负载时效率只有70%的芯片，对于物联网传感器这类长期处于休眠或间歇工作的设备而言，可能是个“电老虎”。真正的选型智慧，是结合你产品的典型工作场景，去评估芯片在整个负载范围内的平均效率，而非被单一的峰值数字迷惑。

误区二：盲目追求高开关频率与小型电感

为了追求极致的PCB面积小型化，很多工程师倾向于选择高开关频率的DCDC芯片。因为根据公式，开关频率越高，所需的外围电感值和电容值就可以越小，从而能选用体积更小的电感。这听起来是个完美的方案。

但高频率是把双刃剑。首先，开关损耗会随频率线性增加，这直接导致芯片本身发热更严重，尤其在高压差输入时更为明显。其次，高频对PCB布局提出了近乎苛刻的要求：布线寄生电感、地线噪声都会被放大，稍有不慎就会导致输出电压振铃、EMI超标，系统稳定性反而下降。最后，高频率通常也意味着更贵的芯片成本和更挑剔的周边元件（如低ESR的陶瓷电容）。对于多数消费电子或工业应用，选择一个适中频率（如500kHz-2MHz），在体积、效率和设计难度之间取得平衡，往往是更务实、更可靠的选择。

误区三：忽视布局与热管理，纸上谈兵

即使你选对了芯片，糟糕的PCB布局也能让一切功亏一篑。DCDC电路本质上是一个高速开关的噪声源，布局的重要性怎么强调都不为过。几个关键的布局原则必须牢记：

1. 小功率环路最短： 芯片的SW（开关）引脚、电感和续流二极管（或高端/低端MOSFET）构成的环路，是电流变化最剧烈、噪声最大的地方。这个环路的物理面积必须被压缩到极致，走线要短而粗，以降低寄生电感和辐射噪声。

2. 地平面至关重要： 提供一个完整、低阻抗的地平面是抑制噪声的基石。芯片的功率地（PGND）和信号地（AGND）通常需要采用单点连接，防止大电流噪声污染敏感的模拟地。

3. 输入电容紧靠芯片： 输入电容的首要作用是提供高频的瞬态电流。它必须尽可能靠近芯片的VIN和GND引脚放置，路径上最好不要有过孔。

4. 散热路径清晰： 如果芯片有裸露的散热焊盘（Exposed Pad），务必将其焊接在PCB的铜箔上，并通过足够多的过孔连接到内部或背面的地层，这是最主要的热量散发通道。忽视这一点，芯片结温可能轻易超过安全范围，导致性能下降甚至损坏。

误区四：对“折衷”的艺术缺乏认知

工程设计，本质上是一门关于“折衷”的艺术，DCDC选型更是如此。几乎不存在一个完美的、在所有维度都最优的解决方案。你需要根据项目的优先级，做出明智的取舍。

• 尺寸 vs. 效率 vs. 成本： 要小体积，可能就得接受稍高的成本或略低的效率；要极致效率，可能就需要更大的电感和更多的电容，占用更大面积。

• 静态功耗 vs. 动态性能： 为了降低待机功耗，你可能会选择轻载时进入省电模式（PFM）的芯片，但这通常意味着负载瞬变时的响应速度会变慢，输出电压纹波可能增大。如果负载是CPU这类动态变化的器件，就需要在功耗和响应速度之间权衡。

• 简单性 vs. 灵活性： 集成了所有MOSFET的同步降压芯片使用简单，但可能无法满足特殊的电流或电压需求。而控制器外置MOSFET的方案设计更复杂，却能提供更高的功率和定制的优化空间。

避开这些误区，并不意味着你需要成为电源专家，而是建立起一种系统性的、场景化的思考方式。下次打开芯片选型网站时，不妨先问自己几个问题：我的设备大部分时间工作在什么负载下？我的板卡空间和成本预算是多少？散热条件苛刻吗？对噪声是否敏感？回答了这些问题，选型的方向自然就会清晰。

记住，最好的芯片，永远是那个最适合你具体应用需求的芯片。它不需要参数表上所有的“第一”，但必须在你的系统里，稳定、可靠、高效地完成它的使命。这，才是工程师真正的价值所在。欢迎在评论区分享你在电源设计中踩过的“坑”或独到的选型心得。
