你有没有过这种经历：上车半小时，手机电量没涨多少，反而越来越烫；换了根线、换了个车充，才发现“能充电”和“充得快、充得稳、充得安全”完全是两回事。

车载USB充电器看起来只是一个小小的头子，但它背后其实是一套完整的电源系统：从12V/24V车载电瓶到5V/9V/12V输出，从浪涌、反接到过压、过温，从EMI噪声到快充协议识别，每一个环节都决定了你手机的充电速度、车机的干扰情况，甚至决定了这东西能不能“用得久、用得安心”。

这篇文章就围绕“车载USB充电器电路图”把关键模块拆开讲透：快充到底怎么谈判、核心芯片怎么选、保护怎么做、EMI怎么滤。你看完再去看任何一张电路图，都会发现它不再是“元件堆砌”，而是一套有逻辑的设计。

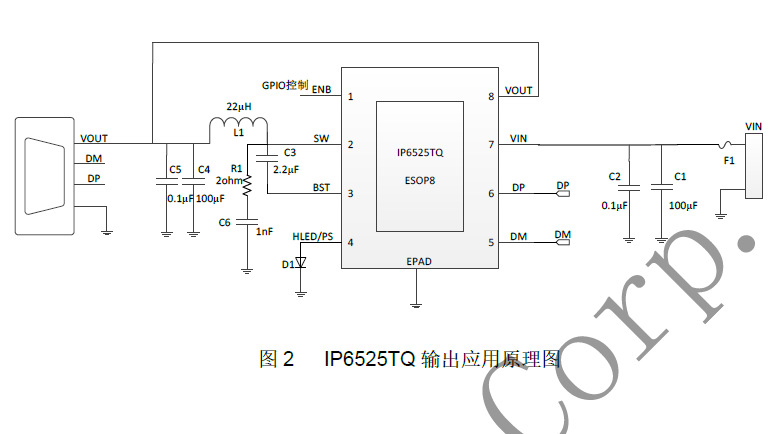

先从一张典型电路图的“骨架”说起

多数车载USB充电器，无论外形多花，电路结构基本逃不出这条主线：

1）输入端保护与滤波（车载12V/24V → 受控、干净的母线）

2）DC-DC降压主电源（把母线变成稳定的5V/9V/12V等）

3）快充协议与端口管理（识别设备、协商电压电流、限流）

4）输出端保护与检测（过流、短路、过压、过温、线补偿）

5）EMI与布局（不干扰车机、不自激、不发烫）

看电路图时，你只要按这个顺序“从车到手机”走一遍，基本就能读懂八成。

为什么车载环境比你想的更“凶”

很多人用家用适配器的经验去看车载电源，会犯一个致命误区：以为车上就是“12V直流”。

实际上，车载供电的麻烦主要来自三类：

• 电压范围大：启停、发电机工作、负载变化，12V系统可能在9V到16V之间波动，24V系统更高。

• 瞬态浪涌多：点火、继电器、电机、风扇、雨刮、空调压缩机都能制造尖峰和噪声。

• 环境温度高：夏天中控附近、挡风玻璃下方，外壳散热条件差，器件很容易接近极限。

所以你看到电路图上那些“看起来多余”的TVS、磁珠、电感、电容、RC吸收，不是为了复杂而复杂，而是为了让它在车上活得下来。

输入端：先把“车电”的脾气管住

电路图第一段，最关键的通常是这几样：

1）保险丝/自恢复保险（PTC）

它不解决所有问题，但至少能在短路或异常过流时给你一个底线。做成量产产品时，保险丝往往比“全靠芯片限流”更可靠。

2）反接保护

常见做法有两类：

• 串联肖特基二极管：简单，但压降发热明显，效率差。

• P-MOS或理想二极管方案：压降低、发热小，更适合大电流快充。

3）TVS管（浪涌钳位）

这是车载电源的“急救包”。它不负责把电压变稳，只负责在浪涌来时把尖峰按住，保护后级DC-DC不被一下子打穿。

看电路图时，TVS一般靠近输入端，配合前端电容与回路面积控制，效果差别很大。

4）输入滤波（LC/π型）

如果你遇到“手机充电时收音机滋滋响”“车机触控飘”“行车记录仪花屏”，很多时候不是输出不稳，而是输入输出的开关噪声没有被限制在自己地盘里。

典型做法是：电感（或共模电感）+ 多颗不同容量的电容（大电解/固态+陶瓷），构成宽频滤波。

一句话总结输入端：

先防反接和浪涌，再做滤波与储能，让后级降压芯片面对的是“可控的电源”，不是“情绪化的车电”。

DC-DC降压：车充的核心肌肉

车载USB充电器的主功率部分，几乎都是开关降压（Buck）。线性稳压在这种功率下只会变成小暖炉。

你在电路图里会看到几种典型形态：

• 同步降压（内置上下MOS）：效率高、发热低，是主流。

• 非同步降压（外置二极管续流）：成本低，但发热和效率通常不占优。

核心元件通常围绕这几个点展开：

1）电感（L）

它决定电流纹波和动态响应，也直接影响EMI。电感选不好，轻则啸叫、热，重则效率低、干扰大。

经验上，车充做高功率快充时，电感要选饱和电流足够、直流电阻低、磁芯材质适合高频的型号。

2）输出电容（Cout）

快充设备对纹波和瞬态很敏感：插拔、协议切换电压、负载突然变化，输出要稳。

电路图里通常是多颗陶瓷并联+可能的固态电容，用来兼顾高频和低频。

3）开关频率与布局

频率越高，电感电容能做小，但EMI更难压；频率越低，器件大但相对好控。

很多“同样的芯片，别人很稳我很吵”的差异，最终都落在布局：开关电流回路要短、地要干净、功率与信号分区要明确。

快充协议：不是“加大电流”那么简单

很多人以为快充就是“输出9V/12V”，但车充要实现快充，必须与手机“沟通”并达成一致。否则你把电压抬上去，可能充不上，甚至触发保护。

在车载USB充电器中，快充协议模块通常做两件事：

1）识别与协商

通过USB数据线的D+/D-，或者Type-C的CC引脚，与设备进行握手：

• 如果是传统USB-A口，常见的是在D+/D-上做特定电压分配或通信。

• 如果是Type-C口，除了基本的5V供电能力声明，还可能涉及更复杂的协商（取决于是否支持更高功率等级）。

2）电压/电流的动态控制

协议谈妥后，控制DC-DC输出从5V切换到9V/12V等，并且在过流、过温时能够降档或断开。

这也是为什么一张电路图里，你会看到“主降压芯片旁边还有一颗小芯片”，或者看到主控芯片有专门的DP/DM/CC管脚：

主功率负责“把电供好”，协议芯片负责“把话说对”。

核心IC怎么选：别只盯着“最大电流”

如果你只是做个能亮灯的车充，随便一个降压芯片都能跑；但如果你要做一款“快、稳、不烫、不干扰”的产品，选型要看的是系统能力。

挑核心IC（主降压或带协议的一体方案）时，建议盯住这些指标：

1）输入耐压与瞬态能力

车载环境决定你不能只看“典型12V”。要考虑最高输入、电压尖峰、保护策略，尤其是24V车型兼容时更要谨慎。

2）同步整流、效率曲线与热设计

快充输出功率上来后，效率差几个点就会变成明显温升。温度高会触发降频、限流甚至掉协议，用户感知就是“越充越慢、越用越烫”。

3）保护功能是否齐全

至少要有：过流、短路、过压、欠压、过温。

更实用的是：可恢复策略（打嗝模式/折返）、软启动、输出放电、异常自动降档。

4）协议支持与升级空间

如果走分立方案（协议芯片+降压芯片），后续协议扩展更灵活；

如果走高度集成方案（带协议的电源SoC），设计简化但绑定度更高。

你的产品定位决定取舍：稳定量产、成本敏感、还是追求更高功率和更多协议覆盖。

过压保护：你以为是“可选项”，其实是底线

车载USB充电器的过压风险主要来自两边：

• 输入侧过压与浪涌：损坏DC-DC与后级芯片。

• 输出侧异常：控制失效或反馈断线导致输出飙高，最危险，因为它直接打到手机上。

电路图里常见的输出侧防线包括：

1）反馈分压与补偿网络

别小看几颗电阻电容，它们决定环路稳定性。分压电阻开路、焊接不良，可能导致输出失控。好的设计会考虑容差、温漂、失效模式。

2）OVP比较器/电源芯片内置OVP

当输出超过阈值，快速关断或钳位。

如果是高可靠产品，会把“保护”做成相对独立的链路，而不是完全依赖主控软件或单点功能。

3）TVS/齐纳钳位（输出端）

作为最后一道物理钳位，防止极端情况下输出上冲过高。它会发热，但比“让手机承担后果”更划算。

EMI滤波：让车充不成为车里的“噪声源”

很多车充参数看着漂亮，真正装车后翻车的原因往往是EMI。

你在电路图里可以重点关注这些位置：

1）输入端共模/差模抑制

• 磁珠、共模电感：压住高频干扰往线束回灌。

• π型滤波：电容-电感-电容，让噪声被“困”在电源入口附近。

2）开关节点的RC吸收/缓冲

开关节点（SW）是最吵的地方。合理的RC吸收能降低尖峰和振铃，代价是少量损耗换来更好的EMI与可靠性。

3）输出端滤波与线补偿

输出线长、接口接触电阻、线材质量都会引起压降和噪声反射。

有些电路会做线损补偿或在输出端加磁珠+电容，让噪声不从USB线辐射出去。

4）布局比元件更重要

同样的原理图，不同PCB布局，结果可能天差地别：

功率回路面积、地分割、敏感信号走线、屏蔽与散热铜皮，都会影响最终表现。

如果你看一张电路图想判断它EMI做得好不好：

先找开关节点的回路是否短、输入输出是否有分区、滤波是否成体系。能做到“有逻辑的滤波”，通常就不会差到哪去。

把电路图“看懂”的三个小技巧

1）从功率路径开始，不要先看协议

先跟着电流走：输入→保护→降压→输出。你先确认“电供得对不对”，再看“谈判谈得好不好”。

2）找关键节点：VIN、SW、FB、VOUT、GND

大多数问题都绕不开这几个点。FB一旦异常，输出就可能异常；SW一旦回路大，EMI就可能爆。

3）把“异常场景”代入进去读图

• 车子启动瞬间电压掉、然后飙

• 手机插拔瞬间负载突变

• 夏天高温长时间满功率

如果电路图里每个环节都能解释“这时它怎么保护、怎么恢复”，那就是一张成熟的设计图。

写在最后：好车充不是堆料，是“懂车、懂电、懂用户”

车载USB充电器电路图里最值钱的，从来不是某一颗贵芯片，而是整套逻辑：

输入端把车电管住，降压把功率稳住，协议把设备谈妥，保护把风险兜住，EMI把噪声关在笼子里。

当你理解了这套逻辑，你再去挑车充、看拆解、看电路图，就不会只看“标称多少W、几个口”，而是能看出它到底靠不靠谱。

如果你愿意，把你手头那张车载USB充电器电路图（或拆机照片）发我，我可以按“输入保护—降压—协议—保护—EMI”的顺序，带你逐点把它读透：哪里是亮点，哪里可能是隐患，一眼就能看出来。
